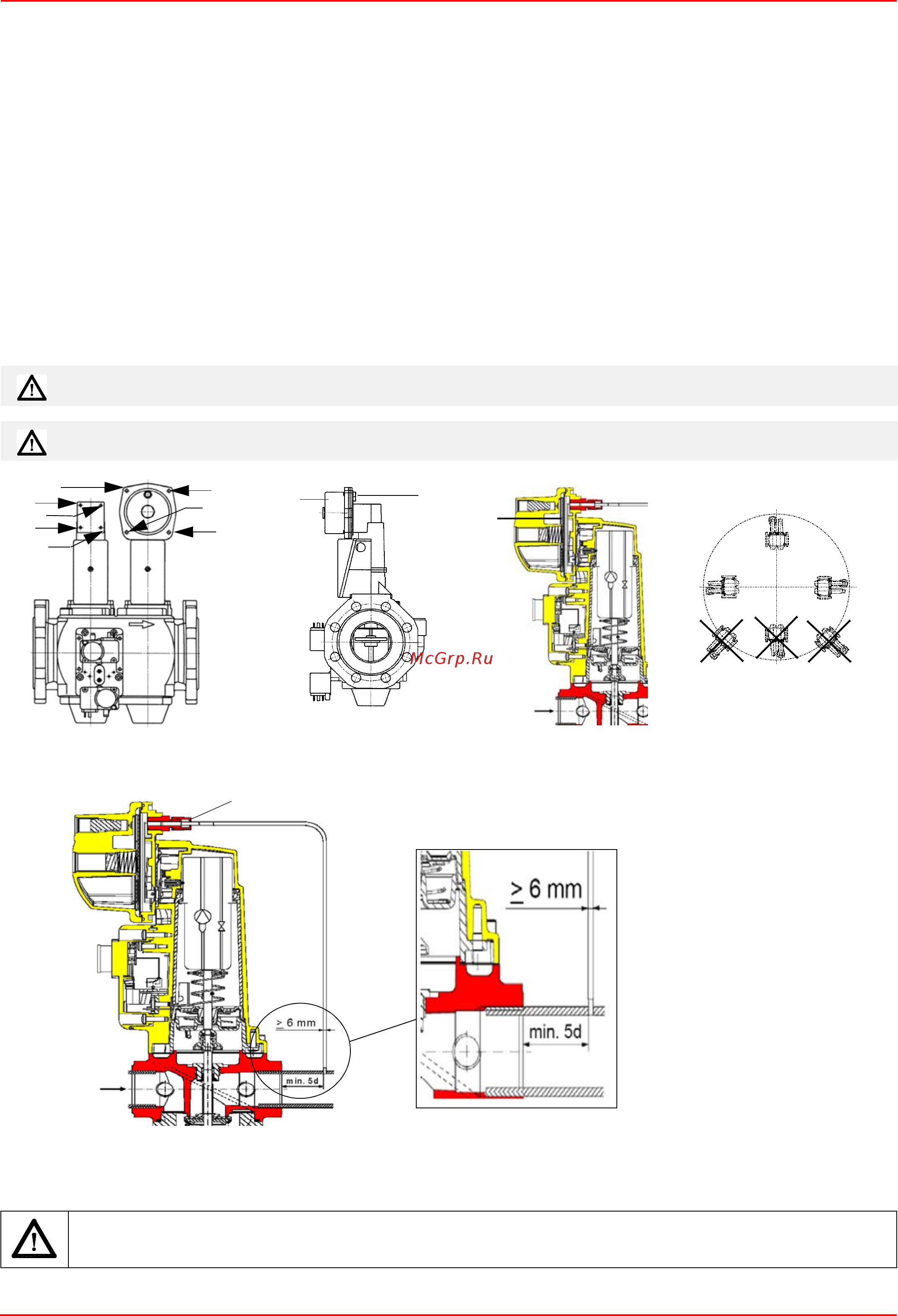

![CIB Unigas Tecnopress HP72 MG.AB.S.RU.A.0.65 [15/59] Газовые клапаныsiemens vgd20 и vgd40 вариант с skp2 встроенным стабилизатором давления](/views2/1433542/page15/bgf.png)
M039150NF
16
Газовые клапаныSiemens VGD20.. и VGD40.. - Вариант с SKP2.. (встроенным стабилизатором
давления)
Монтаж
z Для монтажа двойного газового клапана VGD..., требуются 2 фланца (для мод. VGD20..фланцы имеют резьбу);
z во избежание попадания посторонних тел в клапан, в первую очередь установить фланцы;
z на трубопроводе, почистить установленные компоненты и затем смонтировать клапан;
z направление потока газа должно следовать указанию стрелки, изображенной на корпусе клапана;
z убедиться в том, что болты на фланцах тщательно затянуты;
z проверить на герметичность подсоединения всех компонентов;
z убедиться, что О-образные прокладки правильно расположены между фланцами и клапаном (только для VGD20...)
z убедиться, что прокладки правильно расположены между фланцами (только для VGD40...)
z Подсоединить трубку для отбора давления газа (на рисунке ТР
-
трубка поставляется раздельно с наружным диаметром 8
мм
)
) к соответствующим соединительным деталям, расположенным на газопроводе, после газовых клапанов: давление
газа должно отбираться на расстоянии равном примерно 5 номинальным диаметрам трубопровода.
z
Оставьте открытым отверстие для выбросов в атмосферу (SA на рисунке). Если установленная пружина не соответствует
требованиям регулировки, обратитесь в наши сервисные центры, чтобы вам отправили подходящую пружину.
После монтажа газовой рампы выполнить электрические подсоединения ее компонентов: клапанной группы, реле давления и
блока контроля герметичности (опция).
ВНИМАНИЕ: диафрагма D исполнительного механизма SKP2 должна находиться в вертикальном
положении (Рис. 14).
ВНИМАНИЕ: снятие 4 винтов BS ведёт к выходу из строя регулятора!
Рис. 12
Рис. 13 Рис. 14
ПОЗИЦИИ ПРИ МОНТАЖЕ SIE-
MENS VGD..
Рис. 15
Рис. 16
ВНИМАНИЕ: после монтажа газовой рампы согласно схеме, необходимо провести тестирование на герметичность
газового контура, согласно требований действующих нормативов.
BS
BS
SKP1. SKP2.
BS
BS
SA
TP
D
7631z05/0101
TP
