M039150NF
37

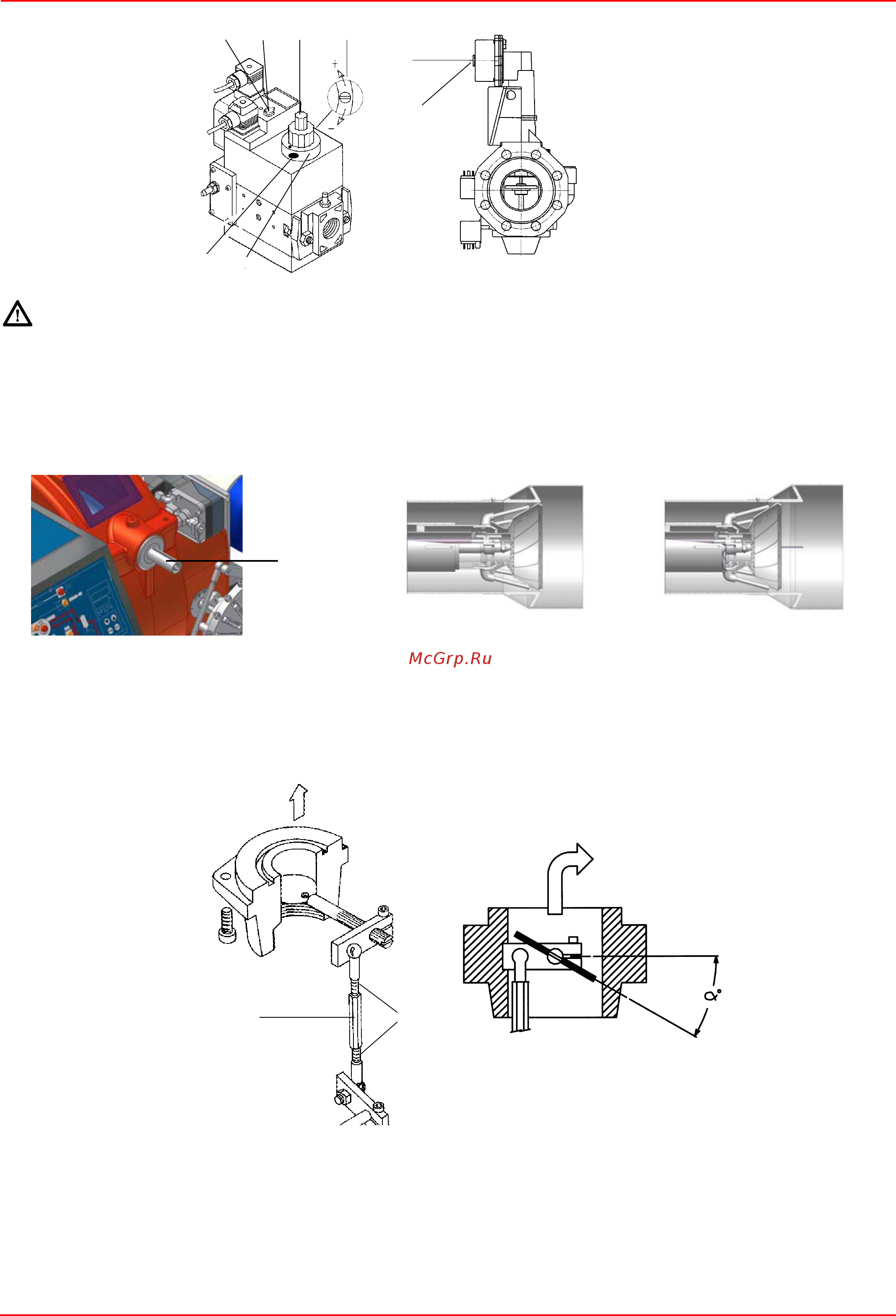

Группа регулирования давления предварительно настраивается на заводе-изготовителе. Настроенные значения
затем должны быть подогнаны под требования отопительной системы на месте монтажа. Убедительная просьба
внимательно прочитать инструкции, поставляемые вместе с горелкой ее производителем
7 На заводе-изготовителе голова сгорания горелки регулируется на положение “MAX”, что соответствует максимальной
мощности. Для работы на сниженной мощности расслабить
винт VRT и постепенно сдвигать голову сгорания в сторону
положения “MIN”..Внимание: изменять положение головы сгорания, только при необходимости. Если изменяется
положение головы сгорания, повторить регулировки по газу и воздуху, описанные в предыдущих пунктах.
8 вывести горелку в режим малого пламени с помощью термостата ТАВ;
Для изменения расхода газа расслабить гайки DB (Рис. 33.)
и отрегулировать угол раскрытия дроссельного клапана, вращая
болт TG (вращение по часовой стрелке увеличивает расход газа, а вращение против часовой стрелки - уменьшает). Разметка
на валу дроссельного клапана указывает на угол раскрытия, измеряемый относительно горизонтальной оси (Рис.
33)ПРИМЕЧАНИЕ: По завершении операций по регулировке не забудьте затянуть блокировочные гайки RA и DB.
Рис. 33
9 Теперь можно
перейти к регулировке реле давления (см. стр 32).
10 В том случае, если температура уходящих газов не будет соответствовать требуемой, вернуться на работу на дизельном
топливе и подкорректировать расход жидкого топлива на требуемые значения температуры уходящих газов.
Соответственно, подкорректировать расход воздуха, обращая внимание на анализы выбросов. Затем вернуться на
работу на газе и
повторить регулировку только по газу (потому что воздух уже отрегулирован при работе на дизельном
топливе), проверяя, при этом, постоянно, параметры выбросов.
11
Отключить и вновь включить горелку. Если регулировка выполнена неправильно, повторить вновь предыдущие пункты
настройки.
VR
T
Siemens VGD..
C
VS
T(VR)
VB
VSB
Dungs Multibloc MB-DLE
RP
Рис. 32
Положение головы “MAX” (макс.)
Положение головы “MIN”
VRT
TG DB
