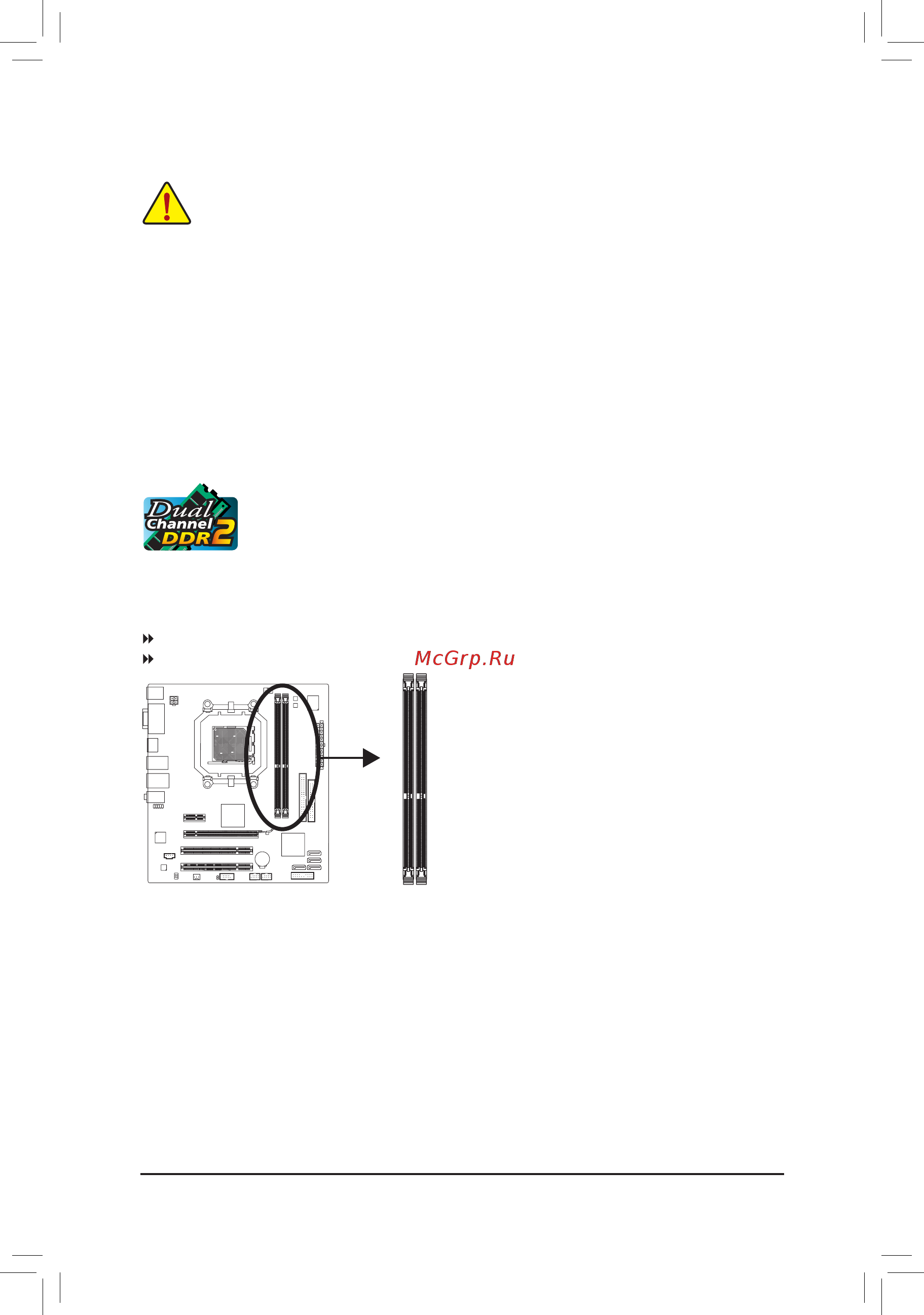

Инсталляция апаратного обеспечения - 10 -
1-4 Инсталляциясистемнойпамяти
DDR2_1
DDR2_2
Центральный процессор накладывает определенные ограничения на работу ОЗУ. Прежде чем
устанавливать конфигурацию для двухканального режима работы ОЗУ, внимательно прочитайте
соответствующую главу настоящего Руководства.
1. Двухканальный режим работы подсистемы памяти недоступен если на плате установлен
всего один модуль ОЗУ.
2. Организуя двухканальный режим работы ОЗУ, настоятельно рекомендуется устанавливать
модули идентичной емкости и типа одного изготовителя, с целью обеспечения максимальной
производительности подсистемы памяти.
Прежде чем приступить к инсталляции системной памяти, внимательно прочтите
рекомендации.
• Убедитесь в том, что подготовленные к инсталляции модули ОЗУ совместимы с системной
платой. Эти рекомендации касаются марки изготовителя модулей ОЗУ, их идентичной
емкости, рабочей частоты и производителя микросхем памяти.
Перечень модулей ОЗУ, совместимых с системной платой, размещен на сайте GIGABYTE.
• Чтобы исключить риск повреждения оборудования, до начала установки ЦП выключите ПК
и отсоедините силовой кабель от блока питания.
• Модули памяти спроектированы таким образом, чтобы исключить возможность
некорректной установки ОЗУ в соответствующие DIMM-разъемы на системной плате.
Однозначная ориентация модуля по отношению к разъему существенно упрощает
процедуру монтажа. Разверните модуль таким образом, чтобы специальная выемка на
печатной плате совпала с позиционным ключом DIMM-разъема.
1-4-1 ДвухканальныйрежимработыОЗУ(конфигуратор)
На системной плате установлены два разъема для модулей памяти DDR2 SDRAM,
которые могут работать в двухканальном режиме. После инсталляции модулей ОЗУ
и старта системы BIOS автоматически определит тип и емкость памяти. Активация
двухканального режима работы удваивает пропускную способность ОЗУ.
Два разъема обслуживают два канала, при этом на каждый канал приходится один DIMM-разъём в
следующей конфигурации:
Канал 0: DDR2_1
Канал 1: DDR2_2
