Инсталляция апаратного обеспечения - 20 -
9
1
10
2
1

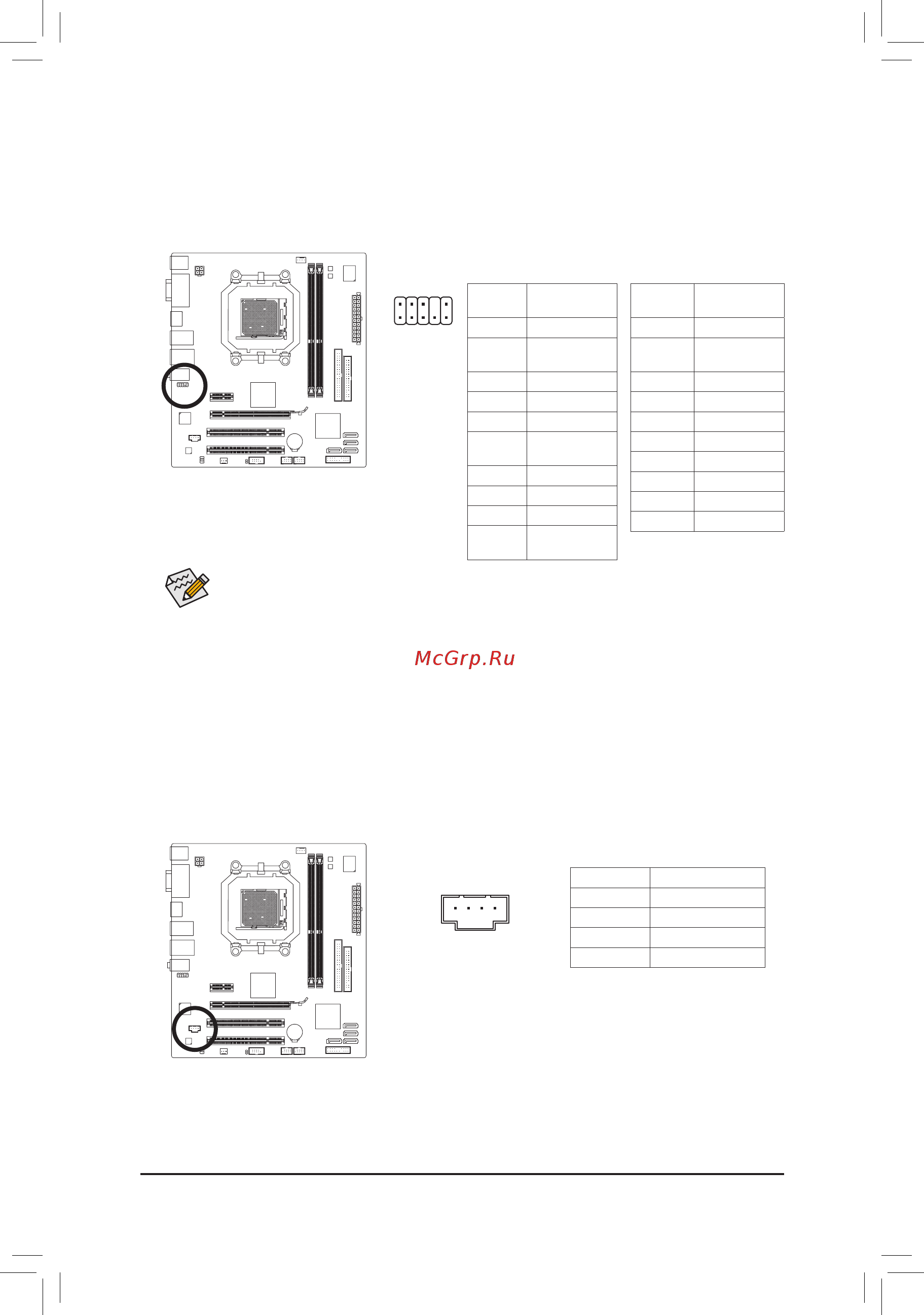

9) F_AUDIO(Разъемфронтальнойаудиопанели)
Группа контактов на передней панели поддерживает стандарты Intel High Denition audio (HD) и
AC'97 для подключения передних аудиоразъемов корпуса. Выполняя процедуру подключения,
соблюдайте полярность, следуя инструкции. Некорректное подключение компонентов влечет за
собой неработоспособность аудиоподсистемы, а в отдельных случаях даже выход ее из строя.
Для фронтальной панели
HD Audio:
Для фронтальной панели
AC'97 Audio:
• По умолчанию фронтальная панель настроена на работу с аудиоподсистемой класса
HD Audio. Для того, чтобы правильно сконфигурировать фронтальную панель для
совместной работы с AC'97-аудиоподсистемой, обратитесь за дополнительной
информацией к Главе 5 "Конфигурирование 2/4/5.1/7.1-канальной аудиоподсистемы".
• Pазъемы аудио представлены как на передней, так и на задней панели системного
блока. Если требуется активировать режим Mute (Временное отключение
аудиосигнала) для задней панели обратитесь к Главе 5 "Конфигурирование 2/4/5.1/7.1-
канальной аудиоподсистемы" (только для шасси с фронтальной панелью HD Audio).
• Некоторые шасси оснащены фронтальной панелью, конфигурация которой отличается
от стандартной. Для получения информации о конфигурировании аудиомодуля
обратитесь к изготовителю корпуса.
10) CD_IN(РазъемCDIn)
Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя.
№
контакта
Пояснения
1 MIC2_L
2 GND
(заземление)
3 MIC2_R
4 -ACZ_DET
5 LINE2_R
6 GND
(заземление)
7 FAUDIO_JD
8 No Pin
9 LINE2_L
10 GND
(заземление)
№
контакта
Пояснения
1 MIC
2 GND
(заземление)
3 MIC Power
4 NC
5 Line Out (R)
6 NC
7 NC
8 No Pin
9 Line Out (L)
10 NC
№ контакта Пояснения
1 CD-L
2 GND (заземление)
3 GND (заземление)
4 CD-R
