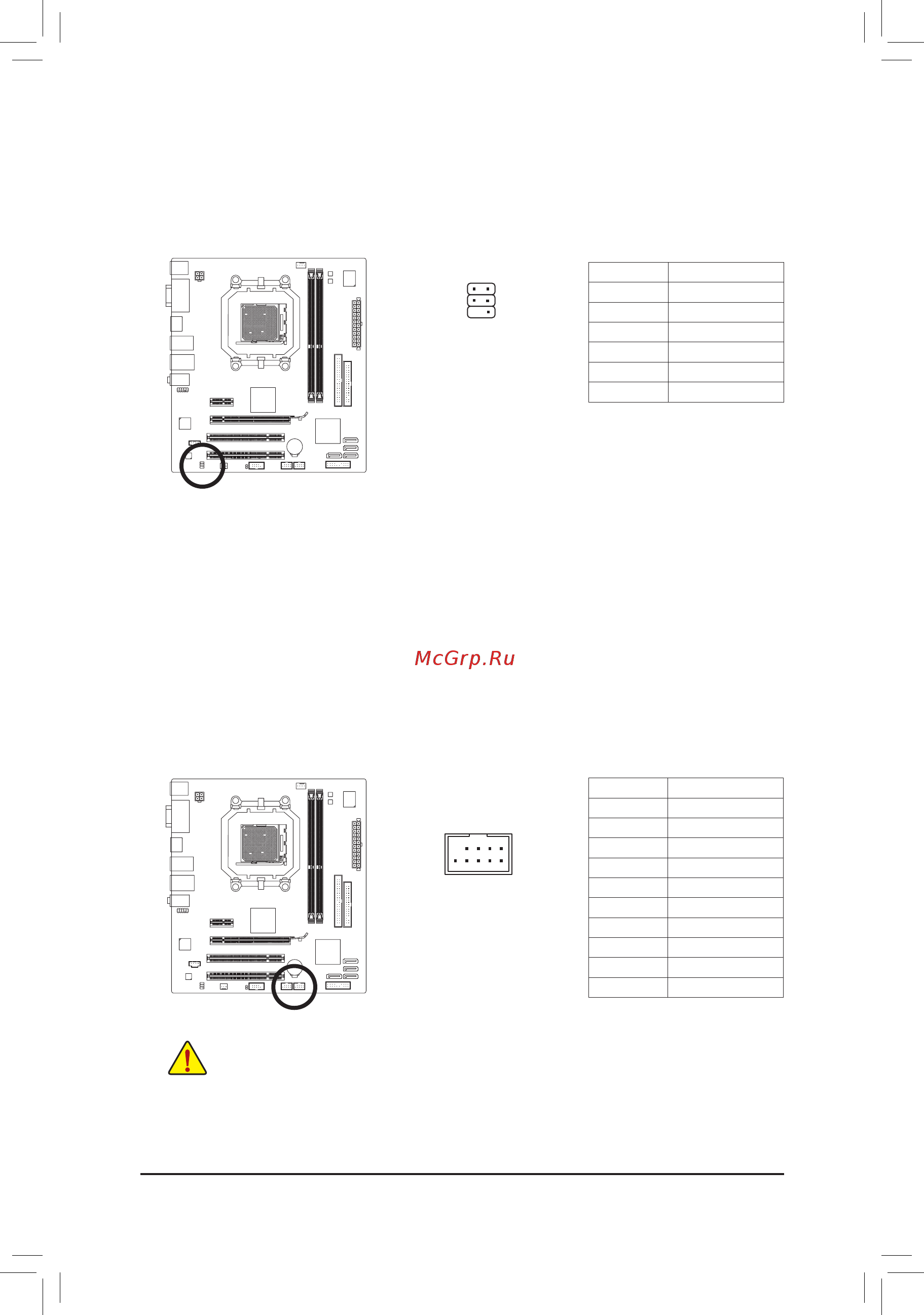

- 21 - Инсталляция апаратного обеспечения
12) F_USB1/F_USB2(РазъемыUSB-интерфейса)
Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1 Каждый USB-разъем
на плате поддерживает подключение двух USB-портов на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
• Не подключайте в USB-разъемы на системной плате 10-контактные разъемы портов
IEEE 1394 на выносных планках
• Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
выносную планку с USB-разъемами, выключите ПК и отсоедините силовой кабель от
блока питания.
10
9
2
1
11) SPDIF_IO(РазъемS/PDIFIn/Out)
Группа контактов предназначена для подключения разъема "Вход"/"Выход" цифрового
аудиоинтерфейса S/PDIF и предполагает наличие специального кабеля для подключения к
аудиоаппаратуре, поддеживающей цифровые форматы звука. По вопросам приобретения кабеля
обратитесь S/PDIF к локальному дилеру.
6 5
2 1
№ контакта. Пояснения
1 Power
2 No Pin
3 SPDIF
4 SPDIFI
5 GND (заземление)
6 GND (заземление)
№ контакта Пояснения
1 Power (5V)
2 Power (5V)
3 USB DX-
4 USB DY-
5 USB DX+
6 USB DY+
7 GND (заземление)
8 GND (заземление)
9 No Pin
10 NC
