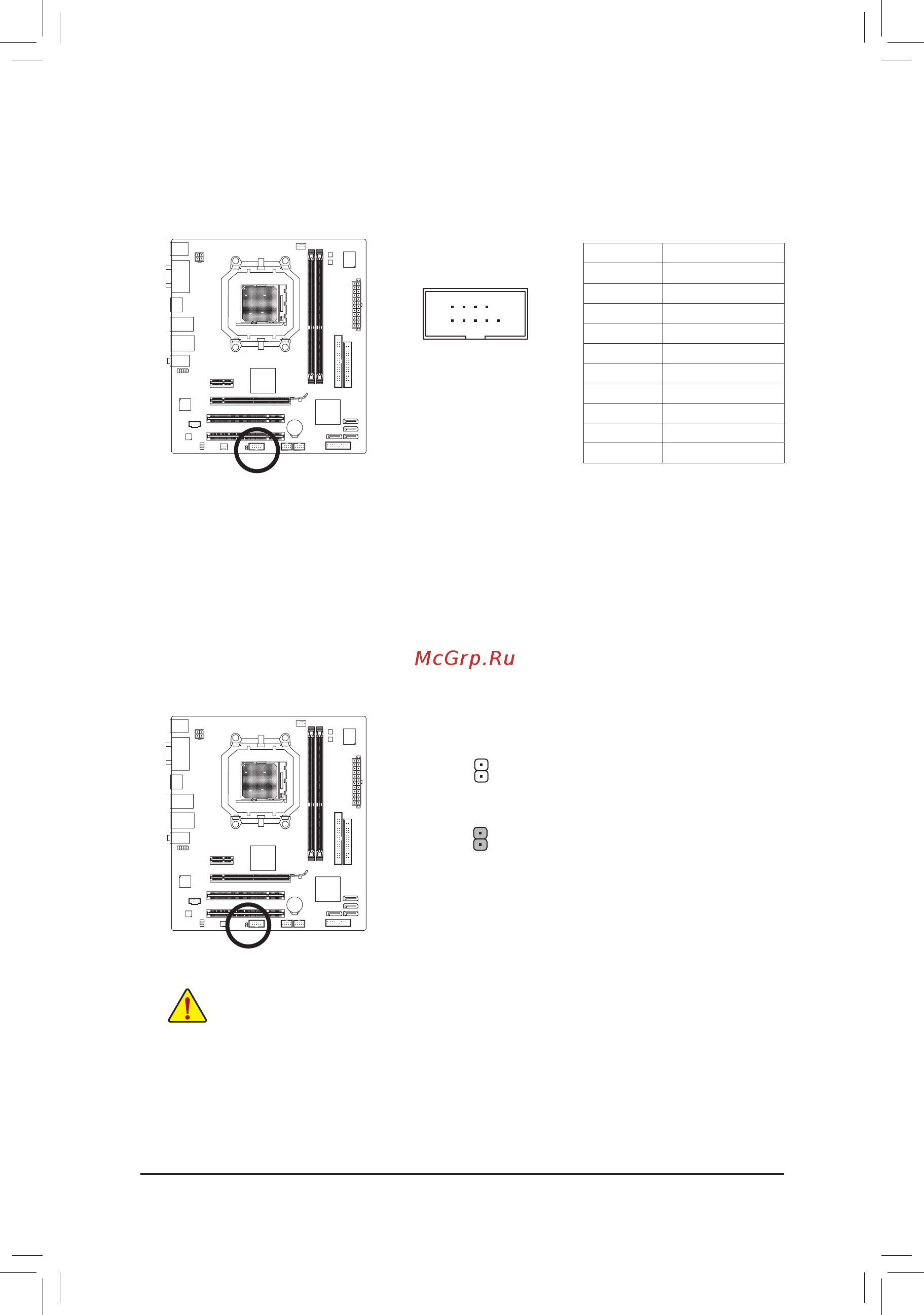

Инсталляция апаратного обеспечения - 22 -
14) CLR_CMOS(ПеремычкаClearingCMOS)
С помощью перемычки Clearing CMOS можно очистить содержимое параметров CMOS, в
частности вернуть параметры BIOS к заводским установкам по умолчанию. Для очистки
содержимого CMOS замкните накоротко два контакта в течение нескольких секунд с помощью
перемычки или металлического предмета (например, отвертки).
• Чтобы исключить риск повреждения оборудования, до начала процедуры очистки
содержимого CMOS выключите ПК и отсоедините силовой кабель от блока питания.
• По завершении процедуры очистки CMOS, перед включением ПК убедитесь в том, что
перемычка удалена. Невыполнение этого требования может вывести системную плату
из строя.
• После повторного старта системы, встроенными средствами BIOS Setup загрузите
заводские установки по умолчанию, выбрав менюLoadOptimizedDefaults, или вручную
сконфигурируйте параметры BIOS (подробная информация о конфигурировании BIOS
изложена в Главе 2 "BIOS Setup").
Перемычка отсутствует: По умолчанию
Контакты замкнуты накоротко: Очистка содержимого
CMOS
13) COMA(Разъемпоследовательногопорта)
Разъем COMA на системной плате предназначен для подключения последовательного COM-
порта (факультативная поставка на выносной планке). По вопросам приобретения выносных
планок обратитесь к локальному дилеру.
1
2
9
10
№ контакта Пояснения
1 NDCD-
2 NSIN
3 NSOUT
4 NDTR-
5 GND (заземление)
6 NDSR-
7 NRTS-
8 NCTS-
9 NRI-
10 No Pin
