- 13 - Инсталляция апаратного обеспечения

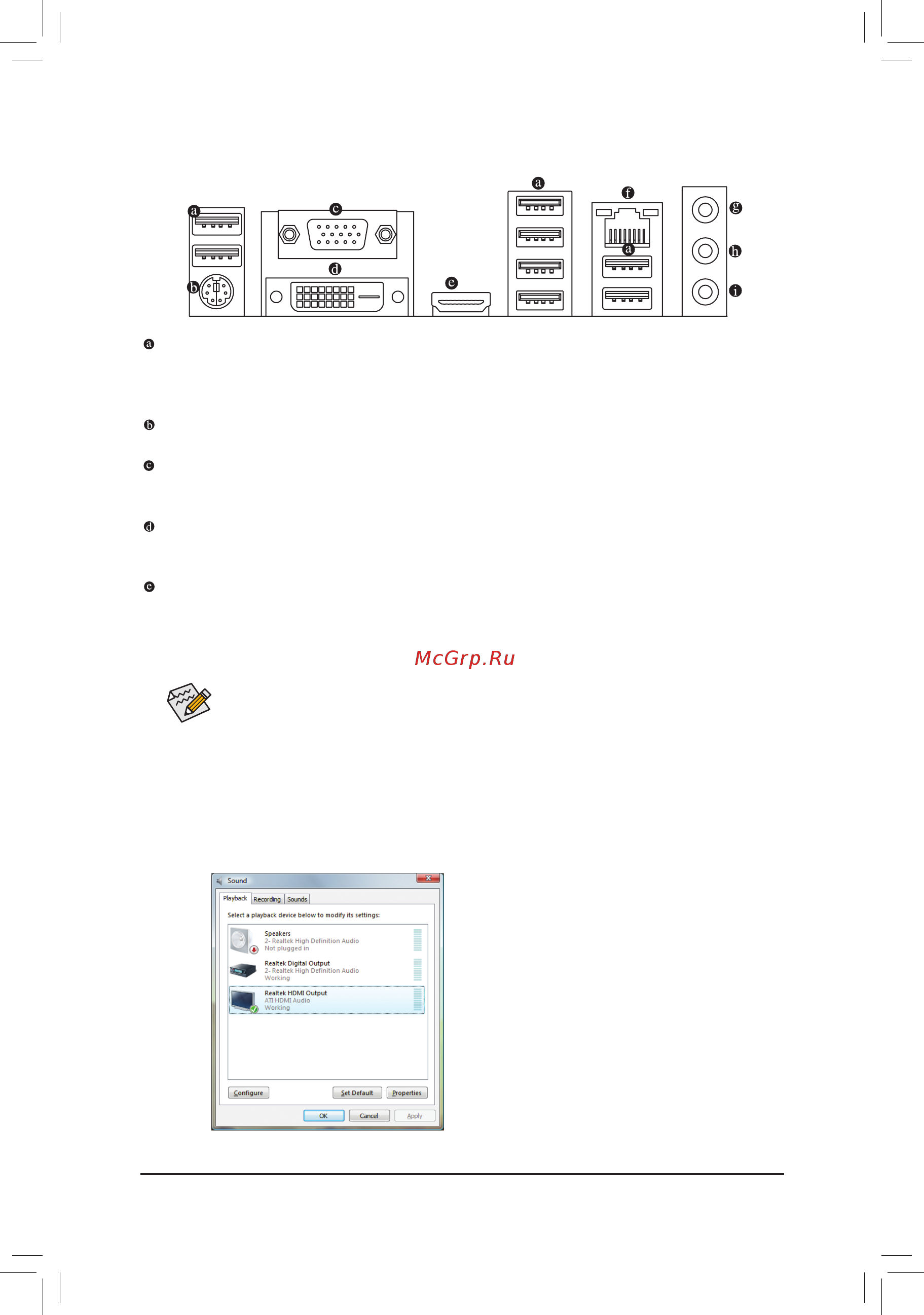

1-6 Интерфейсныеразъемыназаднейпанели
USB 2.0/1.1порт
USB порт поддерживает спецификацию USB 2.0/1.1 Используйте этот порт для подключения
клавиатуры, мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-
интерфейсом
PS/2портклавиатурыимыши
Используйте этот порт для подключения мыши или клавиатуры с интерфейсом PS/2.
ПортD-Sub
Порт D-Sub совместим с 15-контактными интерфейсными кабелями D-Sub. К этому порту
подключается монитор с интерфейсом D-Sub.
ПортDVI-D
(Примечание 1) (Примечание 2)
Порт DVI-D соответствует спецификации DVI-D. К этому порту подключается монитор с
интерфейсом DVI-D.
ПортHDMI
(Примечание 2)
j
Интерфейс HDMI (High-Denition Multimedia Interface) предназначен для передачи цифрового аудио/
видео без сжатия с поддержкой HDCP. Порт предназначен для подключения устройств с интерфейсом
HDMI. Технология HDMI поддерживает максимальное экранное разрешение 1920x1080p, однако
актуальное рабочее разрешение будет зависить от конкретного монитора.
j
Только для GA-MA74GM-S2H
• После установки устройства HDMI убедитесь, что текущее устройство звукового
воспроизведения по умолчанию является этим устройством. (Настройка устройства
звукового воспроизведения может быть разной в зависимости от используемой
операционной системы.) Для настройки вывода видеосигнала на устройство HDMI
зайдите в BIOS Setup - меню AdvancedBIOSFeatures и в опции "GraphicsDisplayMode"
выберите "D-SUB/HDMI".
• Имейте в виду, что спецификацией HDMI аудио предусмотрена поддержка только
следующих форматов: AC3, DTS и 2-канальный LPCM.
Форматы AC3 и DTS предполагают взаимодействие с внешним декодером для
преобразования сигнала.
ЗагрузивПК под управлением ОС Windows Vista,
нажмите кнопку Пуск>Панель управления>Звук и
выберите Цифровое устройство вывода (HDMI),
после чего подтвердите выбор, нажав на кнопку "По
умолчанию"
(Примечание 1) Порт DVI-D не поддерживает
соединение D-Sub.
(Примечание 2) Одновременное
воспроизведение сигнала
портами DVI-D и HDMI не
поддерживается.
j
(Примечани 1) (Примечани 2)
(Примечани 2)
