- 15 - Инсталляция апаратного обеспечения

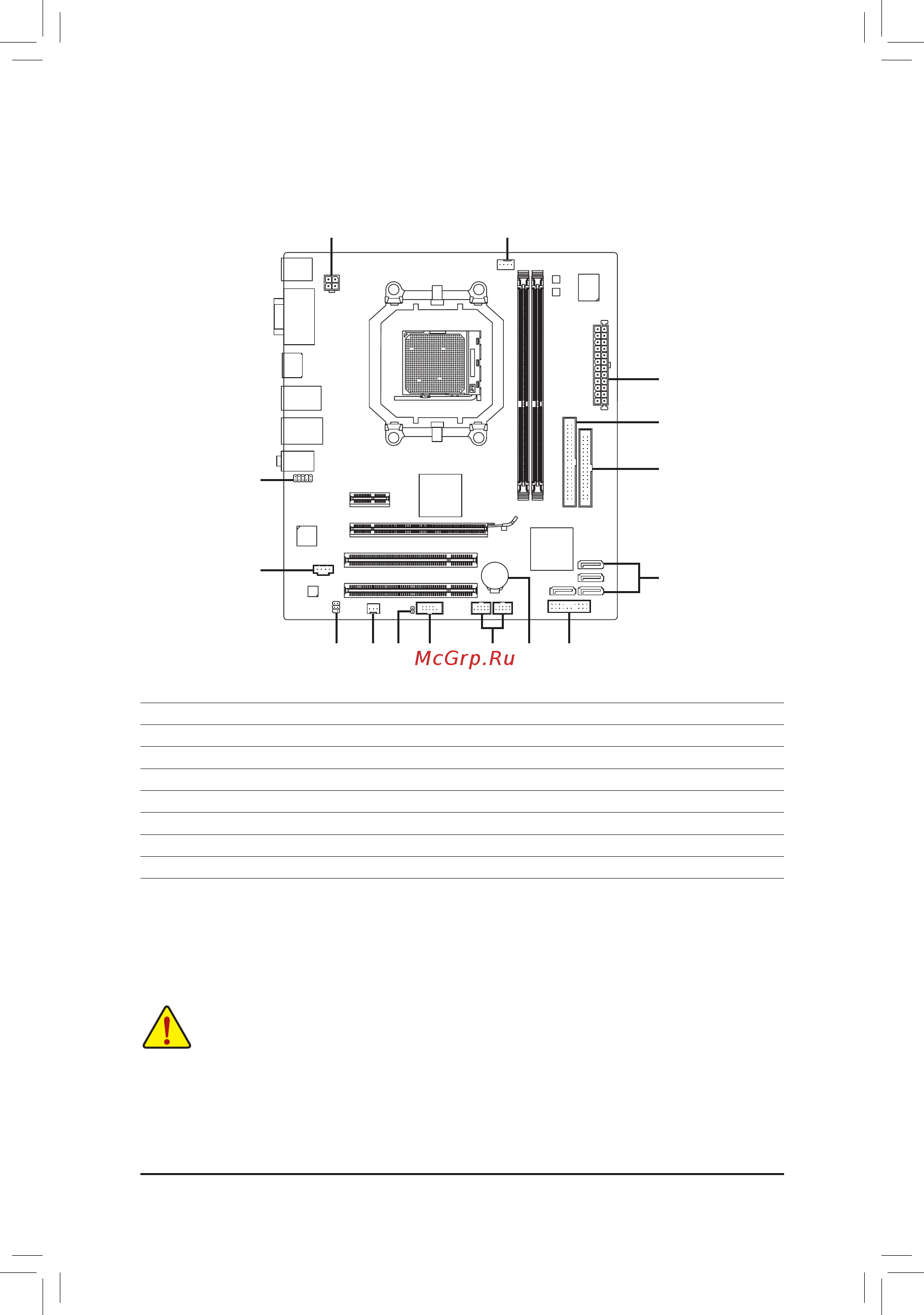

1-7 Внутренниеинтерфейсныеразъемы

Прежде чем подключать внешние устройства, внимательно прочитайте следующую инструкцию:

• До подключения устройства, убедитесь в том, что контактная группа разъема его

интерфейса совместима с соответствующим разъемом на системной плате.

• Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции

нового устройства выключите ПК и отсоедините силовой кабель от блока питания.

• По завершении процедуры инсталляции устройства до включения ПК убедитесь в том,

что все интерфейсные и иные кабели подключены к системной плате должным образом,

после чего еще раз проверьте надежность соединений.

1 3

4 14 13 12 8

11 15

1) ATX_12V 9) F_AUDIO

2) ATX 10) CD_IN

3) CPU_FAN 11) SPDIF_IO

4) SYS_FAN 12) F_USB1/F_USB2

5) FDD 13) COM

6) IDE 14) CLR_CMOS

7) SATA2_0/1/2/3 15) BAT

8) F_PANEL
