- 11 - Инсталляция апаратного обеспечения

1-4-2 УстановкамодулейОЗУ

Выемка

Чтобыисключитьрискповрежденияоборудования,доначалаустановкимодулейОЗУ

выключитеПКиотсоединитесиловойкабельотблокапитания.МодулиОЗУDDR3и

DDR2несовместимыдругсдругом,равнокакисмодулямиDDRSDRAM.Передтемкак

приступитькинсталляциимодулейубедитесьвтом,чтоподготовленнаядляэтихцелей

памятьсоответствуетспецификациинамодулиDDR3SDRAM.

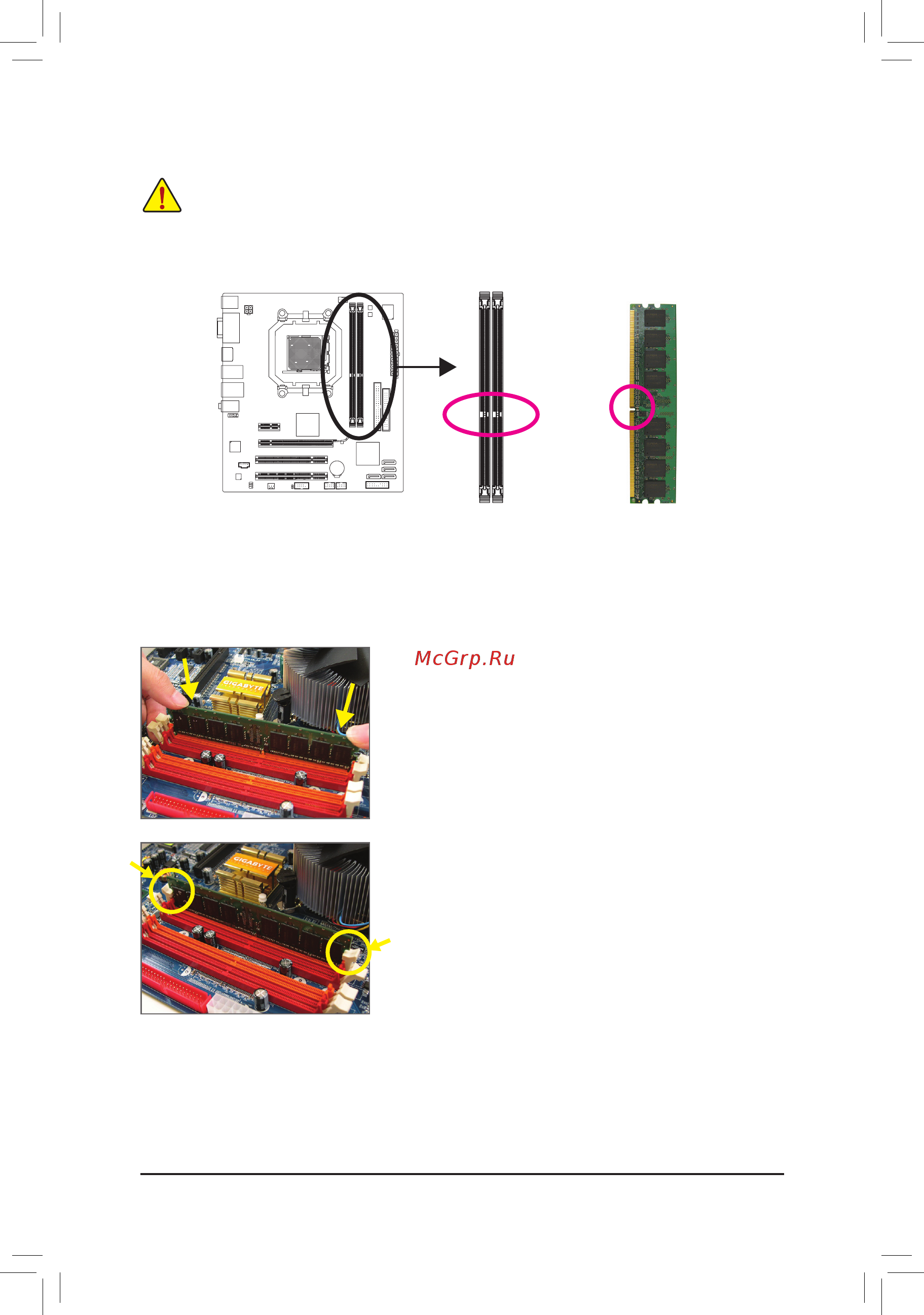

На печатной плате любого модуля ОЗУ DDR2 присутствует специальная выемка, которая облегчает

процедуру инсталляции. Приведенное далее пошаговое руководство поможет корректно установить

модули в соответствующие DIMM-разъемы на системной плате.

Шаг 1:

Приведите защелки-фиксаторы, расположенные по обе

стороны DIMM-разъема, в открытое состояние. Сориентируйте

модуль памяти по отношению к DIMM-разъему должным

образом. Установите модуль в разъем. Слегка нажимая

пальцами рук, как это показано на иллюстрации, на верхний

край модуля приложите равномерное вертикальное усилие в

направлении разъема до характерного щелчка.

Шаг 2:

Характерный звук и фиксация защелок в пазах по краям

печатной платы DDR3-модуля свидетельствуют о корректном

выполнении процедуры установки модуля ОЗУ.

DDR2 DIMM
