- 19 - Инсталляция апаратного обеспечения

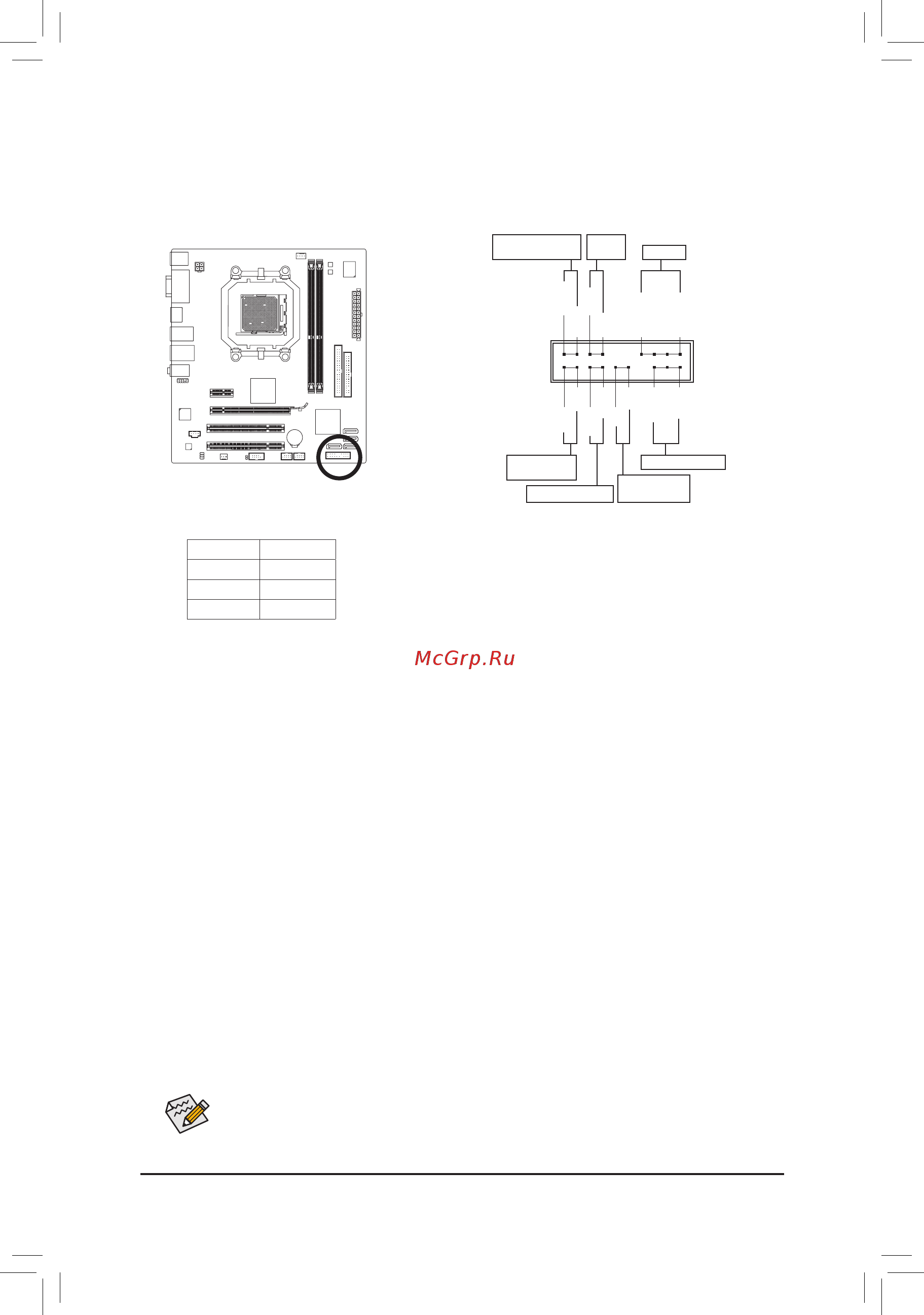

8) F_PANEL(Разъемфронтальнойпанели)
Подключите к контактной группе F_PANEL провода кнопок Power switch (Питание) , Reset
(Перезагрузка), Chassis intrusion (датчик вскрытия корпуса), а также индикатор статуса шасси
системного блока и Speaker (Динамик), соблюдая полярность согласно инструкции (см. рис.)
Индикатор питания
1
2
19
20
CI-
CI+
PWR-
PWR+
MSG-
PW-
SPEAK+
SPEAK-
MSG+
PW+
Индикатор Message/
Power/Sleep
Динамик
Кнопка
питания
HD-
RES+
HD+
RES-
Индикатор
активности HDD
Перезагрузка (Reset)
Датчик открытия
корпуса
• PW (Кнопка Power, красный провод):
Подключите провода кнопки Power к соответствующим контактам на фронтальной панели. При
желании эту кнопку можно сконфигурировать на выключение ПК определенным образом (за
дополнительной информацией обратитесь к Главе 2, разделы BIOS Setup и Power management
Setup).
• SPEAK (Динамик, оранжевый провод):
Подключите провода динамика ПК к соответствующим контактам на фронтальной панели.
Во время старта системы динамик оповещает пользователя об этапах загрузки с помощью
специальных звуковых сигналов. Один короткий сигнал означает успешную загрузку ПК.
Если на этапе прохождения процедуры POST возникают проблемы, пользователь услышит
характерные сигналы различной продолжительности. Дополнительная информация о сигналах
динамика размещена в Главе 5 "Устранение неисправностей".
• HD (Индикатор активности жесткого диска, синий провод):
Подключите провода индикатора активности жесткого диска к соответствующим контактам на
фронтальной панели. Свечение индикатора соответствует передачи данных (операция чтения/
записи).
• RES (Кнопка Reset, зеленый провод):
Подключите провода кнопки Reset к соответствующим контактам на фронтальной панели.
Нажатие кнопки Reset на передней панели корпуса ПК приводит к перезагрузке компьютера.
• CI (Разъем датчика вскрытия корпуса, серый провод):
Подключите кабель датчика вскрытия корпуса к соответствующим контактам на фронтальной
панели. Данная функция работает на ПК, корпус которых оснащен соответствующим датчиком.
•
MSG/PWR (Индикатор Message/Power/Sleep, желтый/фиолетовый):
Подключите индикатор статуса системы к разъему фронтальной панели.
После включения системы светодиодный индикатор начнет светиться.
Когда система находится в ждущем режиме (S1), индикатор мигает.
Светодиодный индикатор полностью отключается, когда система
находится в спящем режиме (S3/S4) или полностью выключена (S5).
Дизайн фронтальной панели у различных шасси (корпус ПК) может отличаться друг от
друга. Как правило, набор кнопок/индикаторов передней панели корпуса включает в себя
контакты динамика, кнопок Power, Reset, индикатора активности жесткого диска и т.д. После
подключения всех кабелей еще раз проверьте их полярность перед включением ПК.
Состояние LED
S0 Включен
S1 Мигающий
S3/S4/S5 Выключенf
