Gigabyte GA-MA74GM-S2H (rev.3.0) [23/25] Bat батарея
![Gigabyte GA-MA74GM-S2H (rev.4.0) [23/25] Bat батарея](/views2/1045244/page23/bg17.png)
- 23 - Инсталляция апаратного обеспечения

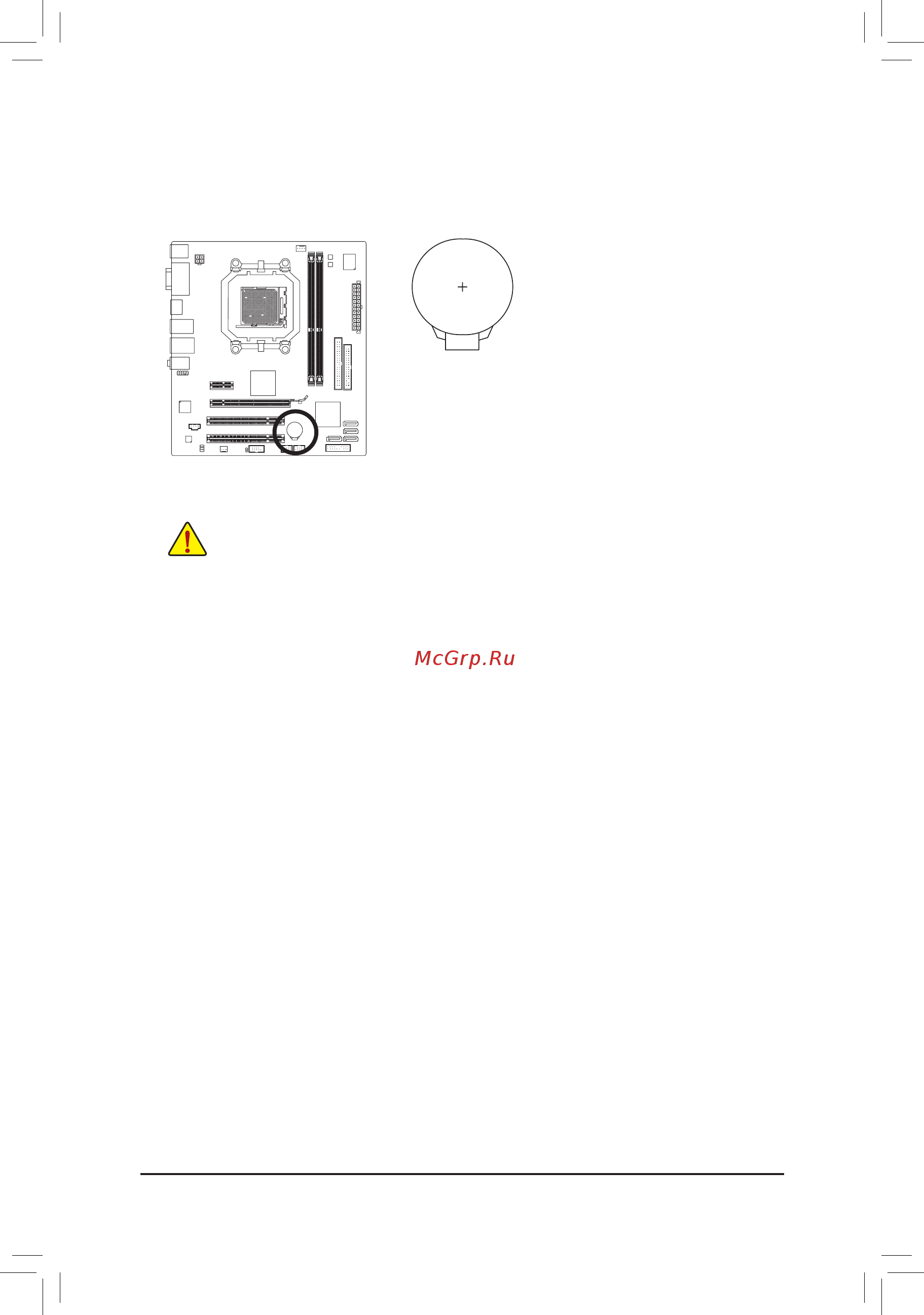

15) BAT(Батарея)
Батарея предназначена для сохранения значений критичных параметров в CMOS (например,
конфигурация BIOS и системное время), когда компьютер выключен. Замените батарею, если падение
напряжения достигло критичного уровня, или значения CMOS не точны, или не могут быть сохранены.
Удалив батарею, можно очистить содержимое CMOS следующим
способом:
1. Выключите компьютер и отсоедините силовой кабель питания.
2. Аккуратно извлеките батарею из гнезда и выдержите минутную паузу
(еще один способ очистки содержимого CMOS - накоротко замкнуть
положительный и отрицательный контакты гнезда батареи с помощью
отвертки на 5 секунд).
3. Установите батарею на прежнее место.
4. Подключите силовой кабель к блоку питания и включите ПК.
• Прежде чем выполнять операцию извлечения батареи, всегда отключайте компьютер и
отсоединяйте силовой кабель питания.
• Заменяйте батарею на эквивалентную. Характеристики батареи, отличные от
оригинальных, могут привести к разрушению корпуса элемента (микровзрыву).
• Если не удается достоверно определить тип батареи или ее самостоятельная замена
затуднительна, выясните у компании-продавца адрес сервис-центра, способного
выполнить эту операцию.
• Выполняя процедуру установки батареи, соблюдайте полярность (после установки
положительный полюс батареи должен быть обращен к пользователю).
• Использованные батареи должны быть утилизированы в соответствии с рекомендациями
местных регулирующих органов.
