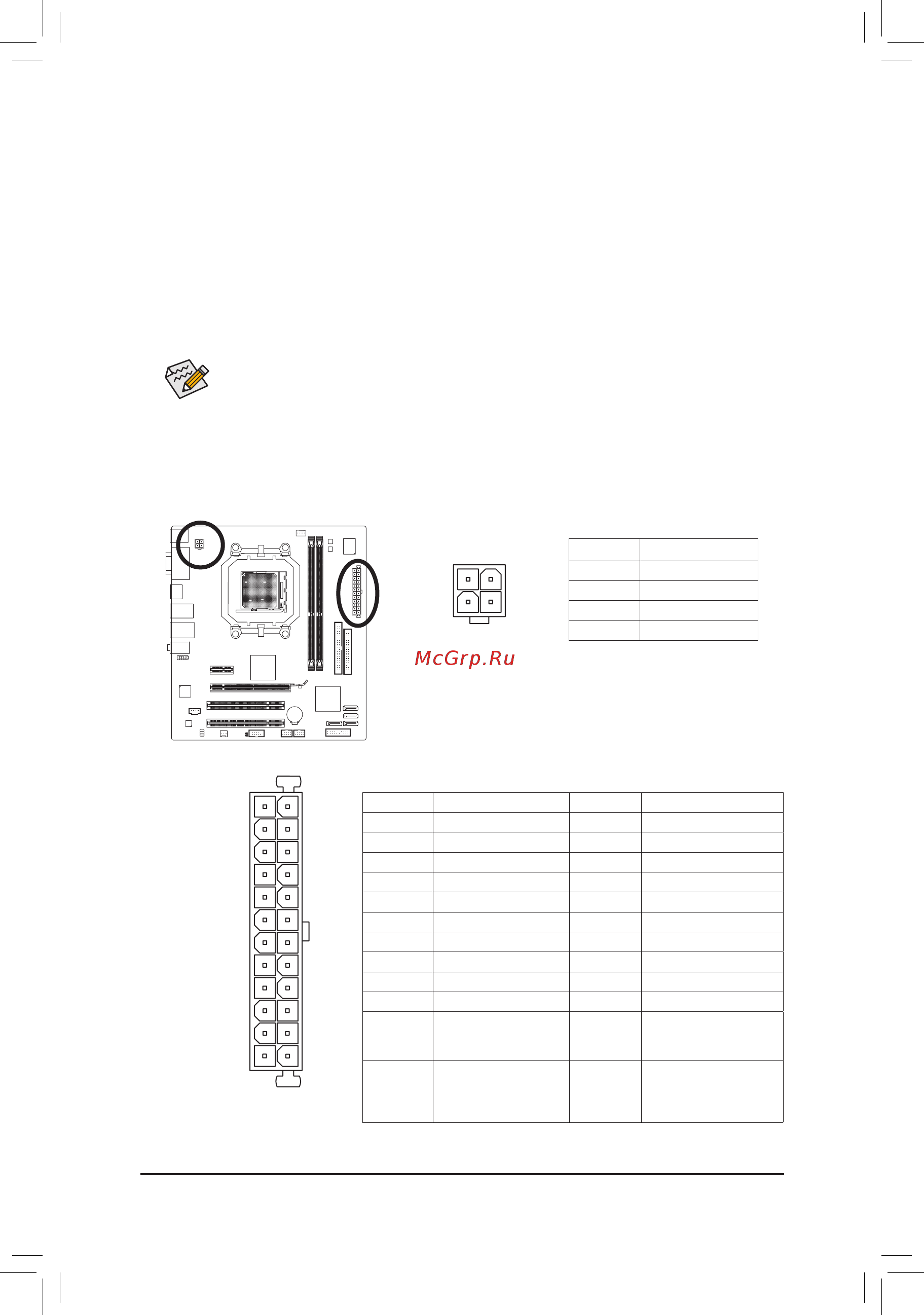

Инсталляция апаратного обеспечения - 16 -
131
2412
ATX
1/2)ATX_12V/2x212VATX(4-контактныйразъемпитания12Ви24-контактный
основнойATX-разъемпитания)
С помощью этого разъема блок питания ПК обеспечивает все компоненты системной платы
стабильным электропитанием необходимой мощности.Чтобы исключить риск повреждения
оборудования, до подключения кабеля питания к разъему убедитесь в том, что блок питания
выключен и все устройства инсталлированы должным образом. Разъем питания сконструирован
таким образом, чтобы полностью исключить возможность некорректного подключения к нему
соответствующего кабеля блока питания. Правильно сориентируйте 24-контактный разъем блока
питания и соедините его с ATX-разъемом на системной плате. Разъем ATX 12 В предназначен для
питания ЦП, если он не подключен к системной плате, включить компьютер не удастся.
• Мощность блока питания должна быть достаточной для того, чтобы обеспечить
потребности всех установленных в системе компонентов, желательно с небольшим
запасом (например, 500-Вт блок питания или более мощный). В противном случае
велика вероятность нестабильности или даже полной неработоспособности системы.
• Разъемы питания на плате совместимы с 4-контактным ATX 12 В и 20-контактным ATX-
разъемами блока питания. Не подключайте кабели блока питания с 4-контактным ATX
12 В и 20-контактным ATX-разъемами в секции ATX-разъемов, защищенные заглушками.
ATX_12V
3
1
4
2
ATX_12V:
№ контакта.
Пояснения
1
GND - заземление
2
GND - заземление
3
+12V
4 +12V
ATX:
№ контакта
. Пояснения
№ контакта.
Пояснения
1 3,3V 13 3,3V
2 3,3V 14 -12V
3 GND - заземление 15 GND - заземление
4 +5V 16 PS_ON (soft On/Off)
5 GND - заземление 17 GND - заземление
6 +5V 18 GND - заземление
7 GND - заземление 19 GND - заземление
8 Power Good 20 -5V
9 5VSB (stand by +5V) 21 +5V
10 +12V 22 +5V
11 +12V (только для 2х12-
контактных разъемов
ATX разъемов)
23 +5V (только для 2х12-
контактных разъемов
ATX разъемов)
12 3,3V (только для 2х12-
контактных разъемов
ATX разъемов)
24 GND - заземление
(только для 2х12-
контактных ATX
разъемов)
