- 9 - Инсталляция апаратного обеспечения
1-3-2 Установкасистемыохлаждения

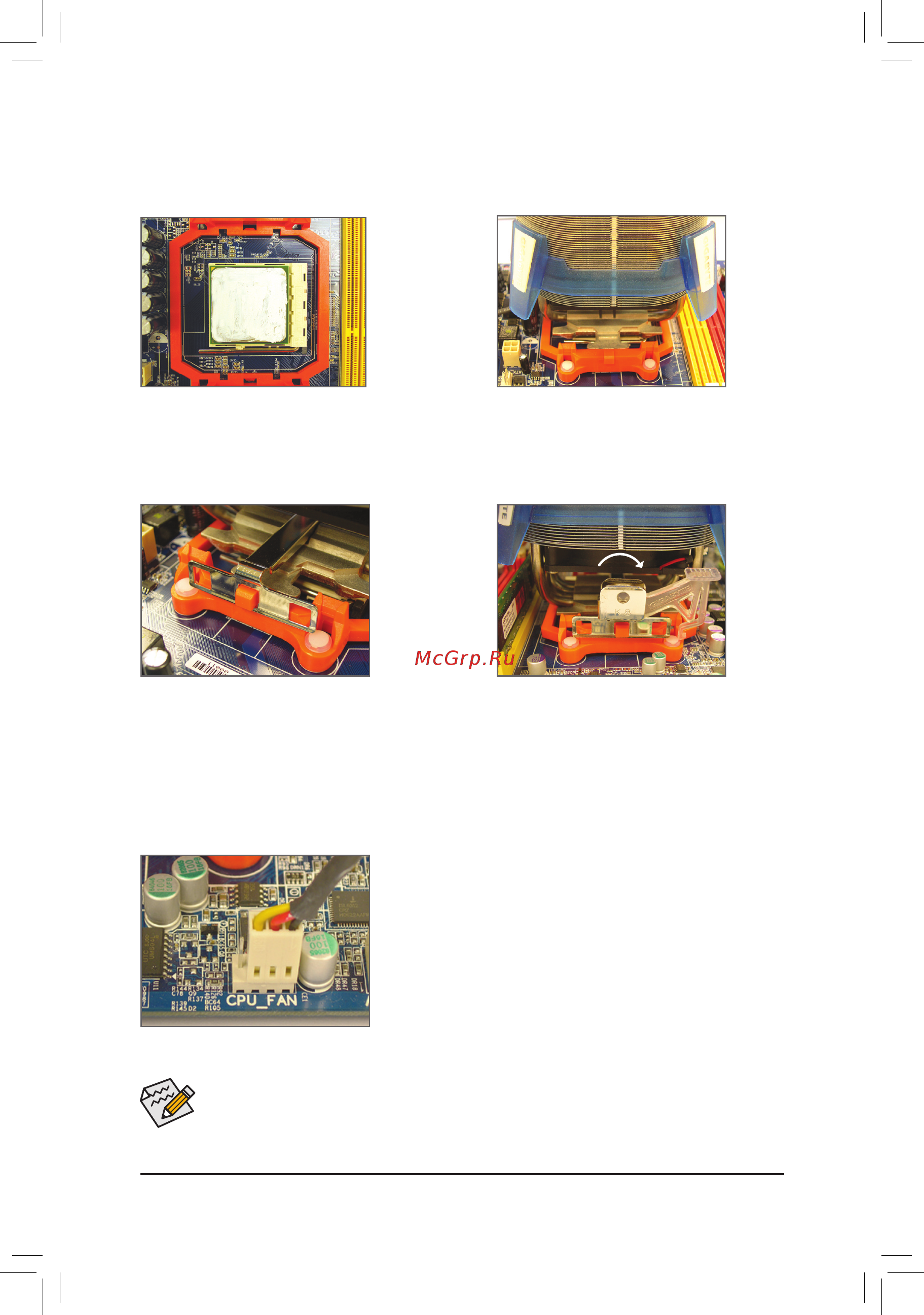

B. Пошаговая инструкция по установке системы охлаждения ЦП (процедура установки
рассматривается на примере оригинальной системы охлаждения ЦП компании GIGABYTE).
Шаг 1:
Нанесите тонкий слой термопасты на
металлическую поверхность корпуса ЦП,
установленного в процессорное гнездо
системной платы.
Шаг 2:
Установите систему охлаждения на
процессор.
Шаг 3:
Зафиксируйте систему охлаждения ЦП с
помощью пружинной скобы, как показано на
изображении.
Шаг 4:
Чтобы заблокировать пружинную скобу
поверните кулачковый зажим по часовой
стрелке как показано на изображении.
(Если система охлаждения отличается от
оригинальной, обратитесь к Рруководству по
установке из комплекта поставки изделия.)
Шаг 5:
Подключите кабель питания вентилятора системы охлаждения
к соответствующему разъему (CPU_FAN) на системной плате.
Во время демонтажа процессора будьте предельно аккуратны, отделяя систему охлаждения
от ЦП. В ряде случаев выполнить эту процедуру очень нелегко, поскольку термопаста в зоне
контакта обеспечивает плотное прилегание рабочих площадок процессора и радиатора.
Имейте в виду, что неосторожные действия и неадекватное усилие могут повредить ЦП.
