Инсталляция апаратного обеспечения - 8 -

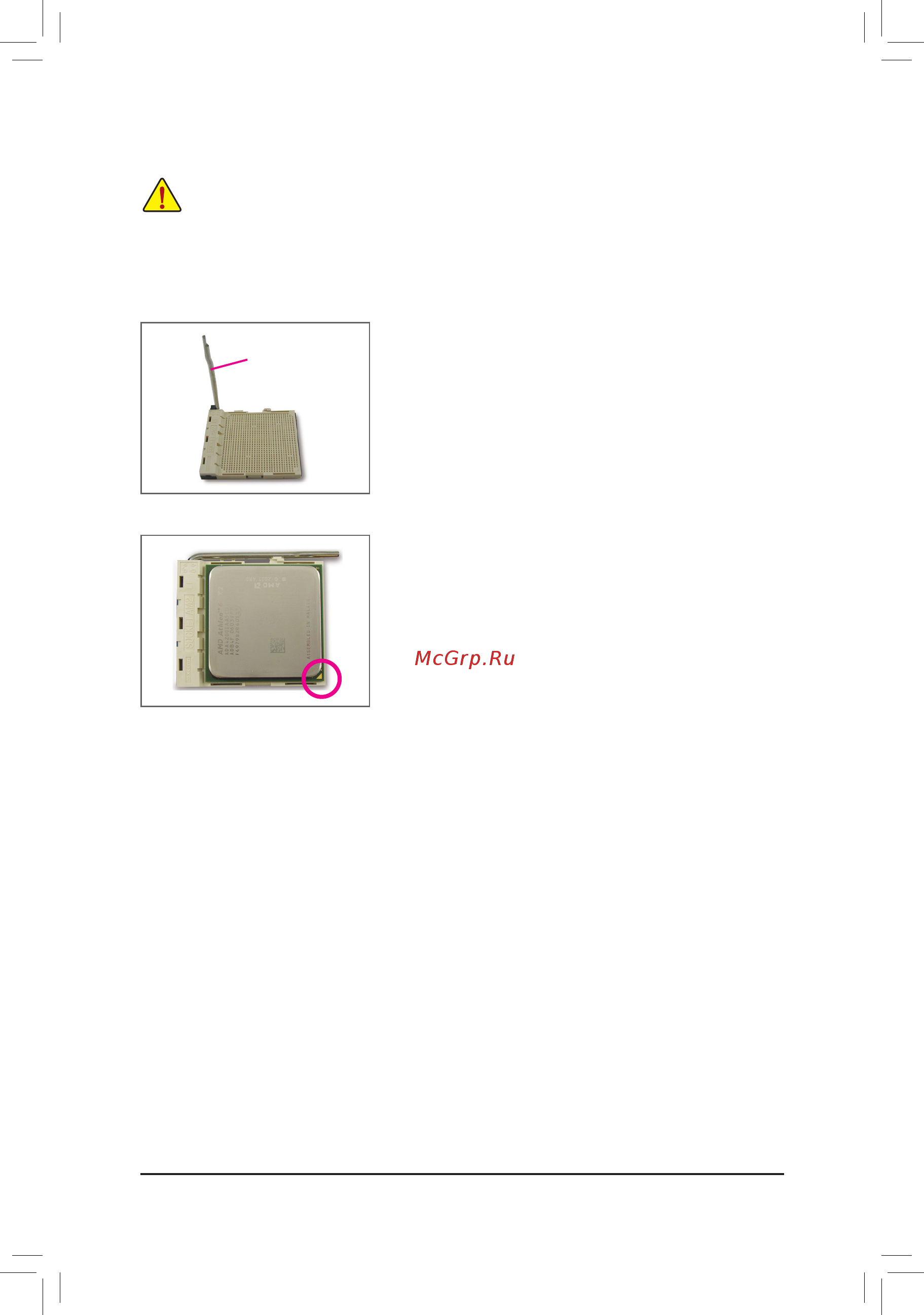

B. Пошаговая инструкция для корректной установки ЦП на системную плату
Шаг 1:
Поднимите рычаг процессорного разъёма, преварительно
освободив его от фиксатора.
Шаг 2:
Совместите треугольную метку, обозначающую контакт №1 на
ЦП, с треугольной меткой на гнезде и установите ЦП в разъем.
Убедитесь, что ЦП полностью соприкасается с поверхностью
разъема. После того как ЦП установлен, аккуратно прижмите
его одним пальцем по центру, опустите рычаг и зафиксируйте
его в закрытом состоянии.
Рычаг-фиксатор ЦП в
процессорном гнезде
• Чтобы исключить риск повреждения оборудования, до начала установки ЦП выключите ПК и
отсоедините силовой кабель от блока питания.
• Не применяйте усилий при установке ЦП. Конструктив ЦП спроектирован таким образом,
чтобы исключить возможность некорректной установки устройства в процессорный разъем
(CPU Socket). Правильно идентифицировать первый контакт поможет специальная метка
на тыльной стороне ЦП, предназначенная для ориентации процессора перед установкой в
процессорный разъем.
