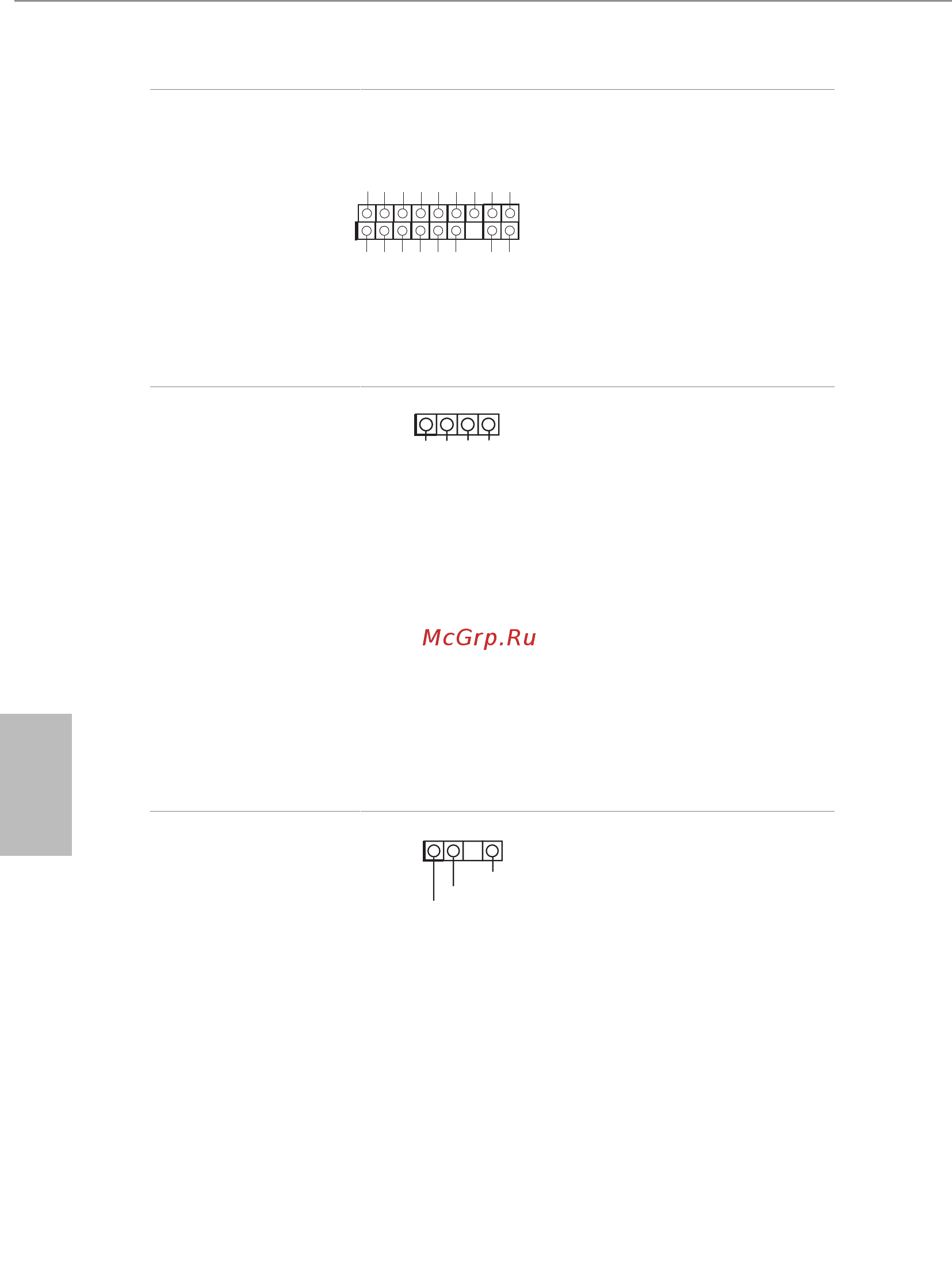

Колодка TPM
(17-контактов, TPMS1)
(См. стр. 1 или 2, № 22)
Этот разъем обеспечивает
поддержку системы Trusted
Platform Module (TPM), которая
способна обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и данных.
Система ТРМ также повышает
уровень сетевой безопасности,
защищает цифровые
идентификаторы и обеспечивает
целостность платформы.
Колодки для
подключения
светодиодной
RGB-подсветки.
(4-контактная,
RGB_LED1)
(См. стр. 1 или 2, № 21)
(4-контактная,
RGB_LED2)
(См. стр. 1 или 2, № 20)
Колодка светодиодной RGB-
подсветки служит для
подключения удлинительного
кабеля светодиодной RGB-
подсветки, которая позволяет
реализовать различные световые
эффекты.
Внимание! Категорически
запрещается подключать кабель
светодиодной RGB-подсветки
с нарушением полярности, так
как это может привести к его
повреждению.
* Дополнительные сведения об
использовании этой колодки см.
на стр.32.
колодка адресуемой
светодиодной подсветки
(3 контакта,
ADDR_LED1)
(См. стр. 1 или 2, № 18)
Эта колодка служит для
подключения удлинительного
кабеля
адресуемой
светодиодной
подсветки, которая позволяет
реализовать различные световые
эффекты.
Внимание!
Категорически
запрещается подключать кабель
адресуемой светодиодной
подсветки с нарушением
полярности, так как это может
привести к его повреждению.
* Дополнительные сведения об
использовании этой колодки см.
на стр.33.
1
GN D
SM B_DATA_MAIN
L A D2
L A D1
GN D
S_ PWRDWN #
SE RIRQ #
GN
D
P C ICL K
P C IRST #
L A D3
+3 V
L A D0
+3VS B
GN D
FR AM E
SM B_CLK_MAIN
12V GRB
1
VOUT
DO_ADDR
GND
1
