135
Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI
한 국 어

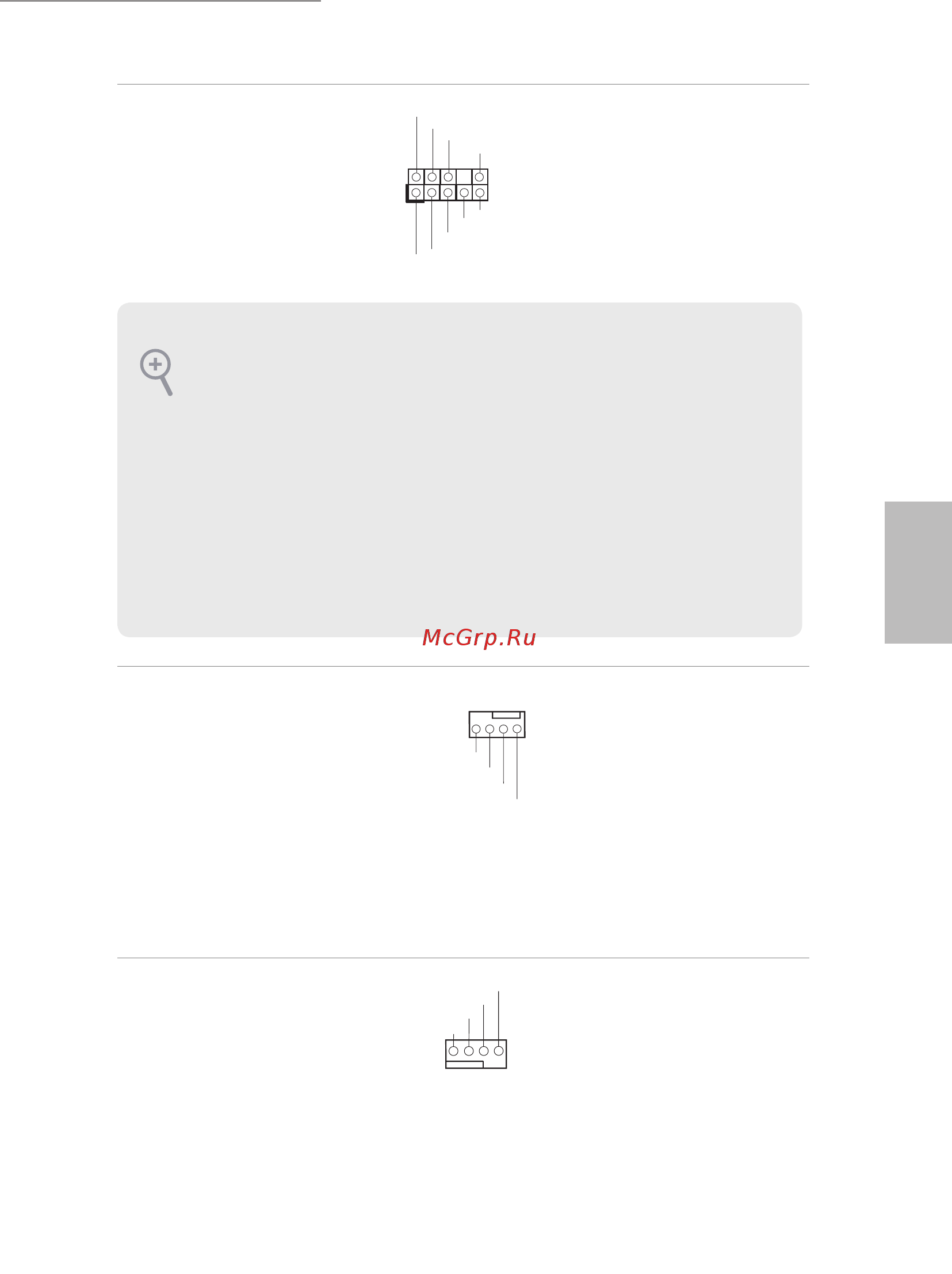

전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 또는 2 페이지 , 24 번 참조 )
이 헤더는 오디오 장치를
전면 오디오 패널에 연결
하는 데 사용됩니다 .
섀시 / 워터 펌프 팬 커넥터
(4 핀 CHA_FAN1/WP)
(1 또는 2 페이지 , 14 번 참조 )
(4 핀 CHA_FAN2/WP)
(1 또는 2 페이지 , 26 번 참조 )
(4 핀 CHA_FAN3/WP)
(1 또는 2 페이지 , 13 번 참조 )
이 마더보드에는 4 핀 수냉식
섀시
팬 커넥터 3 개가 탑재되
어 있습니다 . 3 핀 CPU
섀시
수냉식 쿨러 팬을 연결하려는
경우 핀 1-3 에 연결하십시오 .
CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 또는 2 페이지 , 2 번 참조 )
이 마더보드에는 4 핀 CPU 팬
( 저소음 팬 ) 커넥터가 탑재
되어 있습니다 . 3 핀 CPU 팬
을 연결하려는 경우 핀 1-3 에
연결하십시오 .
1.
고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와
이어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을
따라 시스템을 설치하십시오 .
2.
AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디
오 헤더에 설치하십시오 :
A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 .
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결
합니다 .
C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디
오 패널용으로 연결할 필요가 없습니다 .
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서
“Recording Volume( 녹음 볼륨 )”을 조정합니다 .
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
GN
D
FAN_VOLTAGE
CHA_FAN_SPEED
F
AN_SPEED_CONTROL
4 3 2 1
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
