160
�简体中文
�简体中文

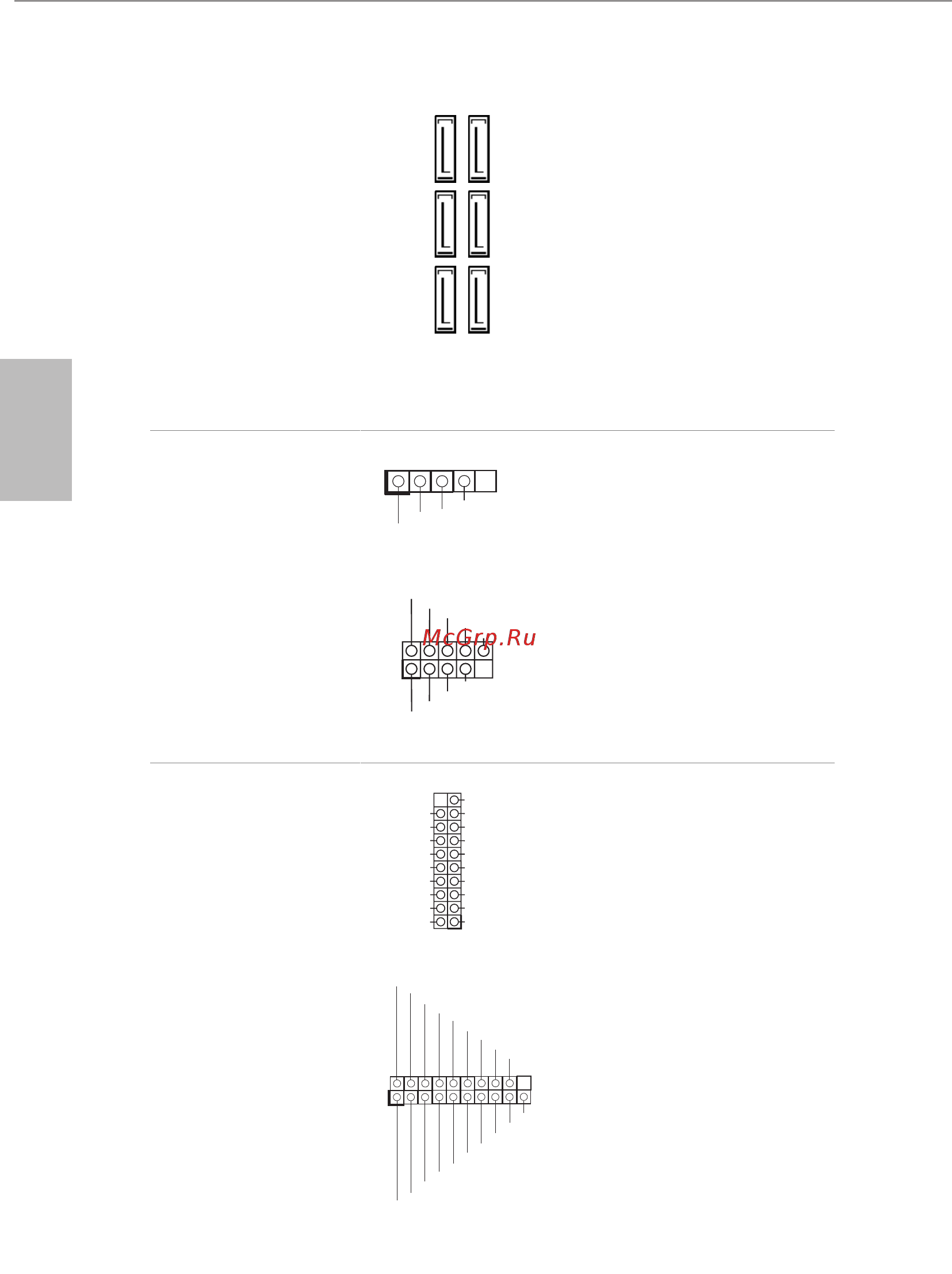

串行 ATA3 接口
(SATA3_0_1:
参见第 1 页或第 2 页，
第 7 个）
(SATA3_2_3:
参见第 1 页或第 2 页，
第 8 个）
(SATA3_4_5:
参见第 1 页或第 2 页，
第 9 个）
这六个 SATA3 接口支持最高
6.0 Gb/s 数据传输速率的内部
存储设备的 SATA 数据线。
* 如果 M2_1 被 SATA 型 M.2
设备占用，SATA3_1 将被禁
用。
* 如果 M2_2 被 SATA 型 M.2
设备占用，SATA3_5 将被禁
用。
USB 2.0 接脚
(5 针 USB_3)
（参见第 1 页或第 2 页，
第 17 个）
(9 针 USB_1_2)
（参见第 1 页或第 2 页，
第 16 个）
此主板上有 2 个接脚。
USB 3.1 Gen1 接脚
(19 针 USB3_5_6)
（参见第 1 页或第 2 页，
第 6 个）
(19 针 USB3_7_8)
（参见第 1 页或第 2 页，
第 15 个）
此主板上有兩个接脚。此 USB
3.1 Gen1 接脚可以支持两个端
口。
SATA3_4
SATA3_5
SATA3_2
SATA3_3
SATA3_0
SATA3_1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
USB_PWR
P-
P+
GND
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
