25
Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI

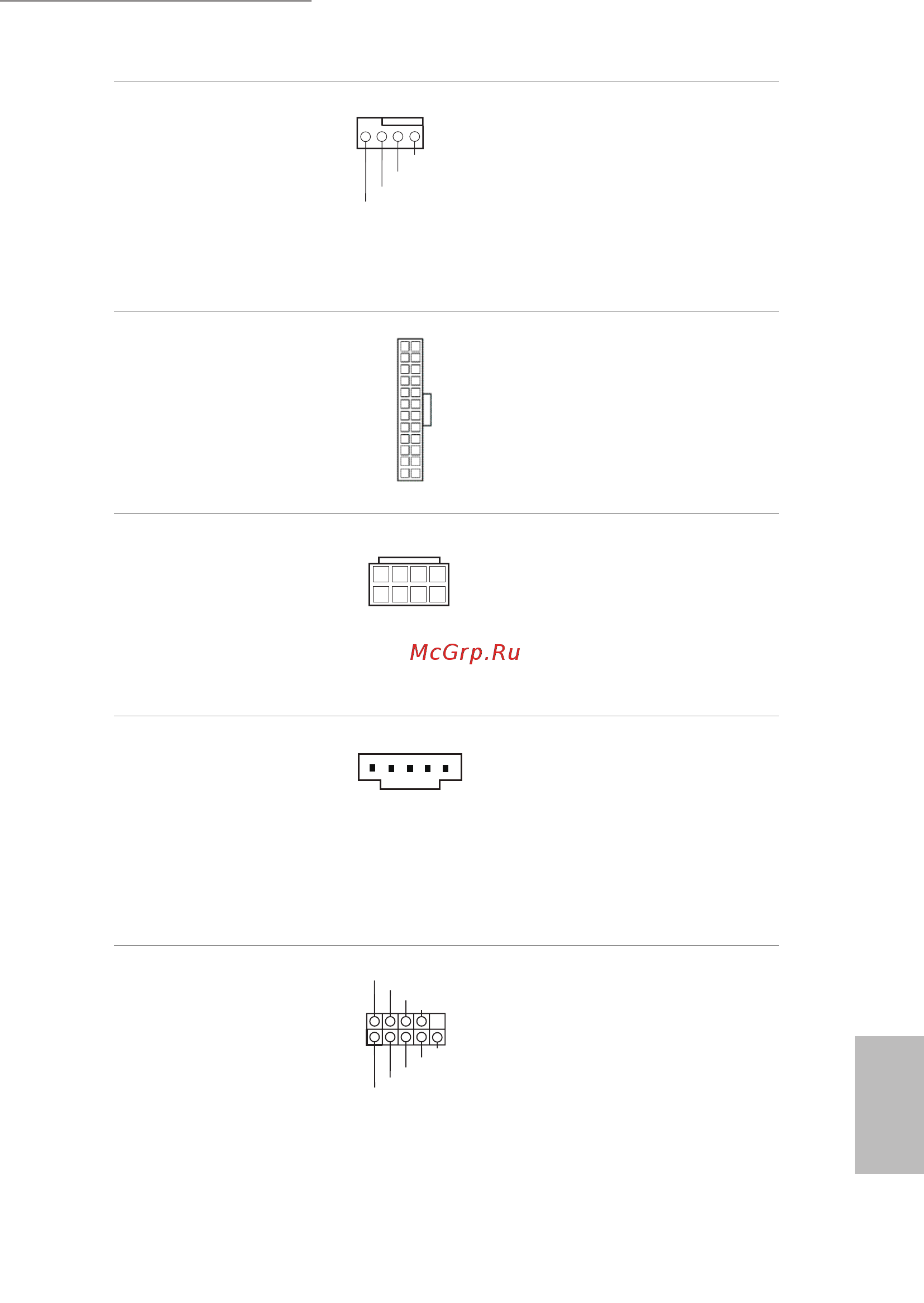

CPU/Water Pump Fan
Connector
(4-pin CPU_FAN2/WP)
(see p.1 or 2, No. 27)
is motherboard
provides a 4-Pin water
cooling CPU fan
connector. If you plan
to connect a 3-Pin CPU
water cooler fan, please
connect it to Pin 1-3.
ATX Power Connector
(24-pin ATXPWR1)
(see p.1 or 2, No. 5)
is motherboard pro-
vides a 24-pin ATX power
connector. To use a 20-pin
ATX power supply, please
plug it along Pin 1 and Pin
13.
ATX 12V Power
Connector
(8-pin ATX12V1)
(see p.1 or 2, No. 1)
is motherboard pro-
vides a 8-pin ATX 12V
power connector. To use a
4-pin ATX power supply,
please plug it along Pin 1
and Pin 5.
underbolt AIC
Connector
(5-pin TB1)
(see p.1 or 2, No. 25)
Please connect a underbolt™
add-in card (AIC) to the
underbolt AIC connector via
the GPIO cable.
* Please install the underbolt™
AIC card to PCIE4 (default
slot).
Serial Port Header
(9-pin COM1)
(see p.1 or 2, No. 23)
is COM1 header
supports a serial port
module.
12
1
24
13
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
4
1
8
5
1
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
