136
한 국 어

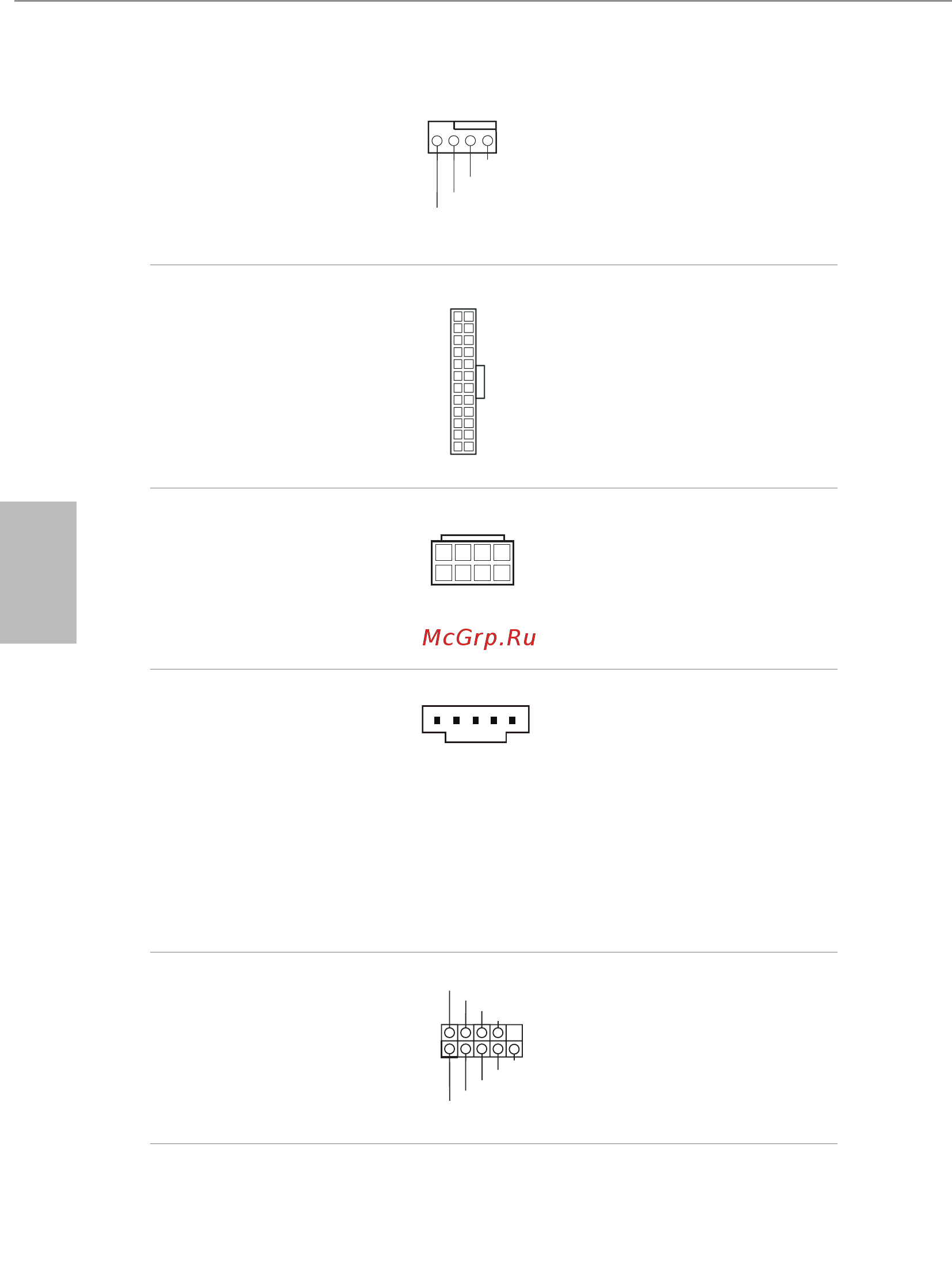

CPU/ 워터 펌프 팬 커넥터
(4 핀 CPU_FAN2/WP)
(1 또는 2 페이지 , 27 번 참조 )
이 마더보드에는 4 핀 수냉식
CPU 팬 커넥터가 탑재되어
있습니다 . 3 핀 CPU 수냉식
쿨러 팬을 연결하려는 경우
핀 1-3 에 연결하십시오 .
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 또는 2 페이지 , 5 번 참조 )
이 마더보드에는 24 핀 ATX
전원 커넥터가 탑재되어 있
습니다 . 20 핀 ATX 전원공급
장치를 사용하려면 핀 1 과
핀 13 을 따라 연결하십시오 .
ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1 또는 2 페이지 , 1 번 참조 )
이 마더보드에는 8 핀 ATX
12V 전원 커넥터가 탑재되어
있습니다 . 4 핀 ATX 전원공
급장치를 사용하려면 핀 1 과
핀 5 을 따라 연결하십시오 .
underbolt AIC 커넥터
(5 핀 TB1)
(1 또는 2 페이지 , 25 번 참조 )
underbolt ™ 확장 카드 (AIC)
를 GPIO 케이블로 underbolt
AIC 커넥터에 연결하십시오 .
*underbolt ™ AIC 카드를
PCIE4( 기본 슬롯 ) 에 설치하십
시오 .
시리얼 포트 헤더
(9 핀 COM1)
(1 또는 2 페이지 , 23 번 참조 )
이 COM1 헤더는 시리얼 포
트 모듈을 지원합니다 .
12
1
24
13
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
4
1
8
5
1
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
