149
Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI
日本語

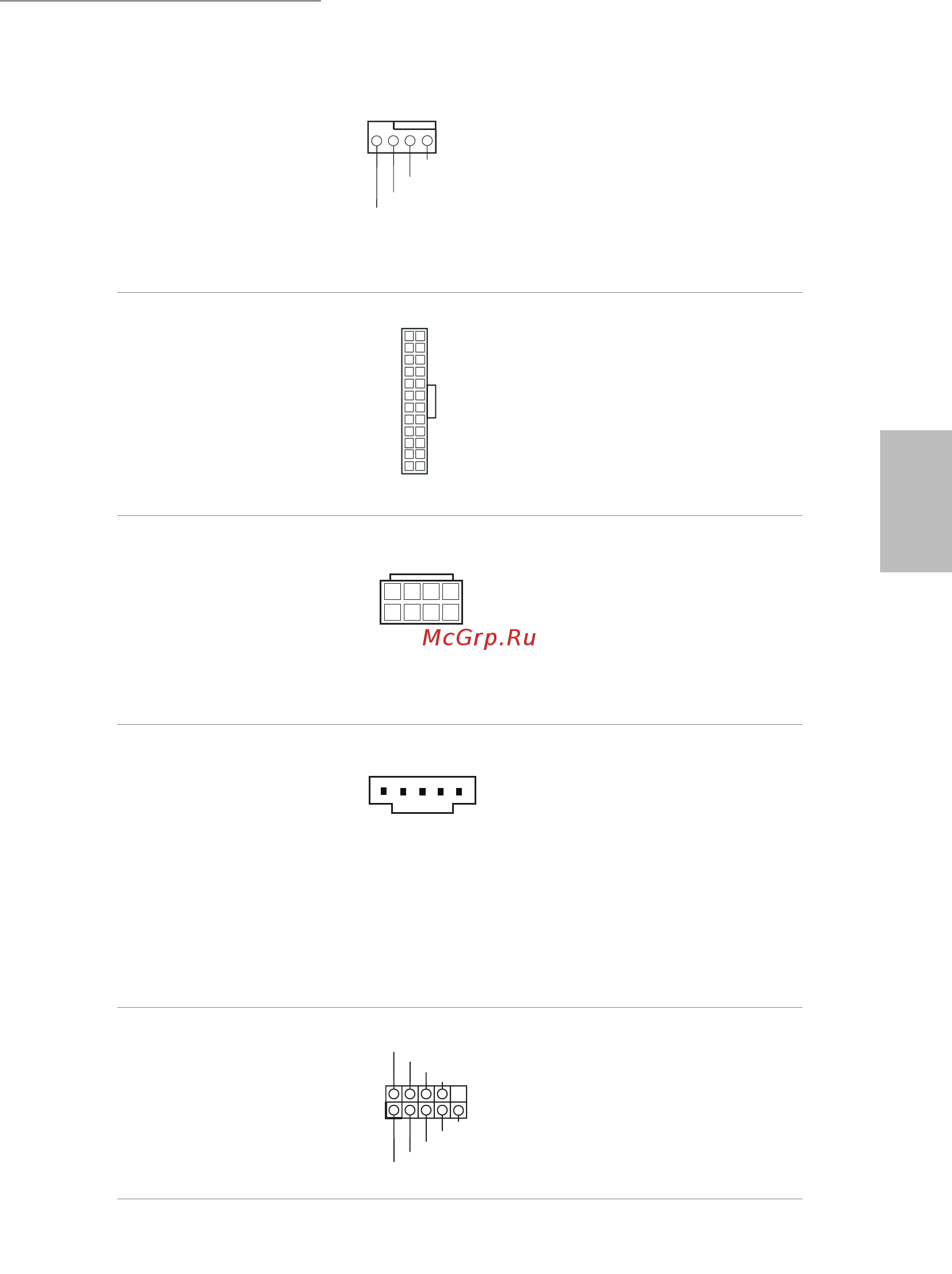

CPU/ウォーターポンプフ
ァンコネクタ
（4 ピン CPU_FAN2/WP）
（p.1 または 2、No. 27 参照）
このマザーボードは 4 ピン水
冷却 CPU ファンコネクタが 装
備されています。3 ピンの CPU
水冷却ファンを接続する場合
に は 、ピ ン 1-3 に 接 続してくだ
さい。
ATX 電源コネクタ
（24 ピン ATXPWR1）
（p.1 または 2、No. 5 参照）
このマザーボードは 24 ピン
ATX 電源コネクタが装備され
ています。20 ピンの ATX 電
源を使用するには、ピン 1 と
13 に合わせて接続してくださ
い。
ATX 12V 電源コネクタ
（8 ピン ATX12V1）
（p.1 または 2、No. 1 参照）
このマザーボードは 8 ピン
ATX12V 電源コネクターが
装備されています。4 ピンの
ATX 電源を使用するには、ピ
ン 1と 5 に合わせて接続して
くだ さい 。
underbolt AIC コネクタ
（5 ピン TB1）
（p.1 または 2、No. 25参照）
GPIO ケーブルを使って、
underbolt ™ アドインカード
（AIC）を underbolt AIC コネ
クターに接続してください。
*PCIE4（デフォルトスロット）に
underbolt ™ AIC カードを取り
付 け てくだ さい 。
シリアルポートヘッダー
（9 ピン COM1）
（p.1 または 2、No. 23参照）
この COM1 ヘッダ ーはシリア
ルポートモジュールをサポー
トします。
12
1
24
13
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
4
1
8
5
1
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
