123
Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI
Polski
Polski

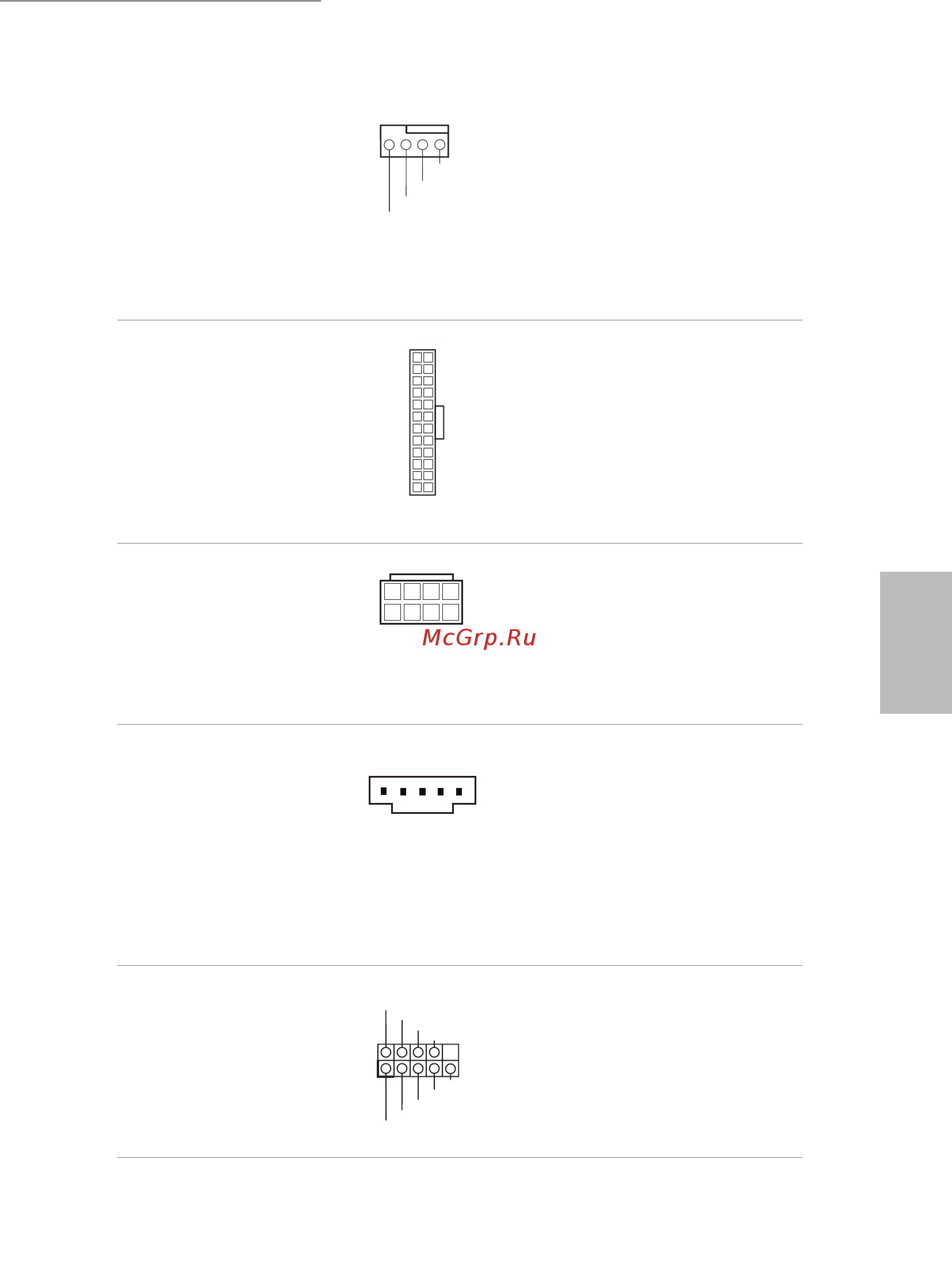

Złącze wentylatora pompy
wodnej /CPU
(4-pinowe CPU_FAN2/
WP)
(sprawdź s.1 lub 2, Nr 27)
Ta płyta główna udostępnia
4-pinowe złącze obudowy
wentylatora chłodzenia wod-
nego CPU. Jeśli planowane jest
podłączenie 3-pinowego wentyla-
tora chłodzenia wodnego CPU,
należy je podłączyć do pinów 1-3.
Złącze zasilania ATX
(24-pinowe ATXPWR1)
(sprawdź s.1 lub 2, Nr 5)
Ta płyta główna udostępnia
24-pinowe złącze zasilania ATX.
W celu użycia 20-pinowego
zasilacza ATX, należy podłączyć
je wzdłuż pinu 1 i pinu 13.
Złącze zasilania ATX 12V
(8-pinowe ATX12V1)
(sprawdź s.1 lub 2, Nr 1)
Ta płyta główna udostępnia
8-pinowe złącze zasilania ATX
12 V. W celu użycia 4-pinowego
zasilacza ATX, należy podłączyć
je wzdłuż pinu 1 i pinu 5.
Złącze underbolt AIC
(5-pinowe TB1)
(sprawdź s.1 lub 2, Nr 25)
Podłącz dodatkową kartę
underbolt™ (AIC) do złącza
underbolt AIC przez kabel
GPIO.
* Należy zainstalować kartę
underbolt™ AIC do PCIE4
(gniazdo domyślne).
Złącze główkowe portu
szeregowego
(9-pinowe COM1)
(sprawdź s.1 lub 2, Nr 23)
To złącze główkowe COM1
obsługuje moduł portu
szeregowego.
12
1
24
13
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
4
1
8
5
1
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
