69
Z390 Phantom Gaming SLI/ac / Z390 Phantom Gaming SLI
Italiano
Italiano

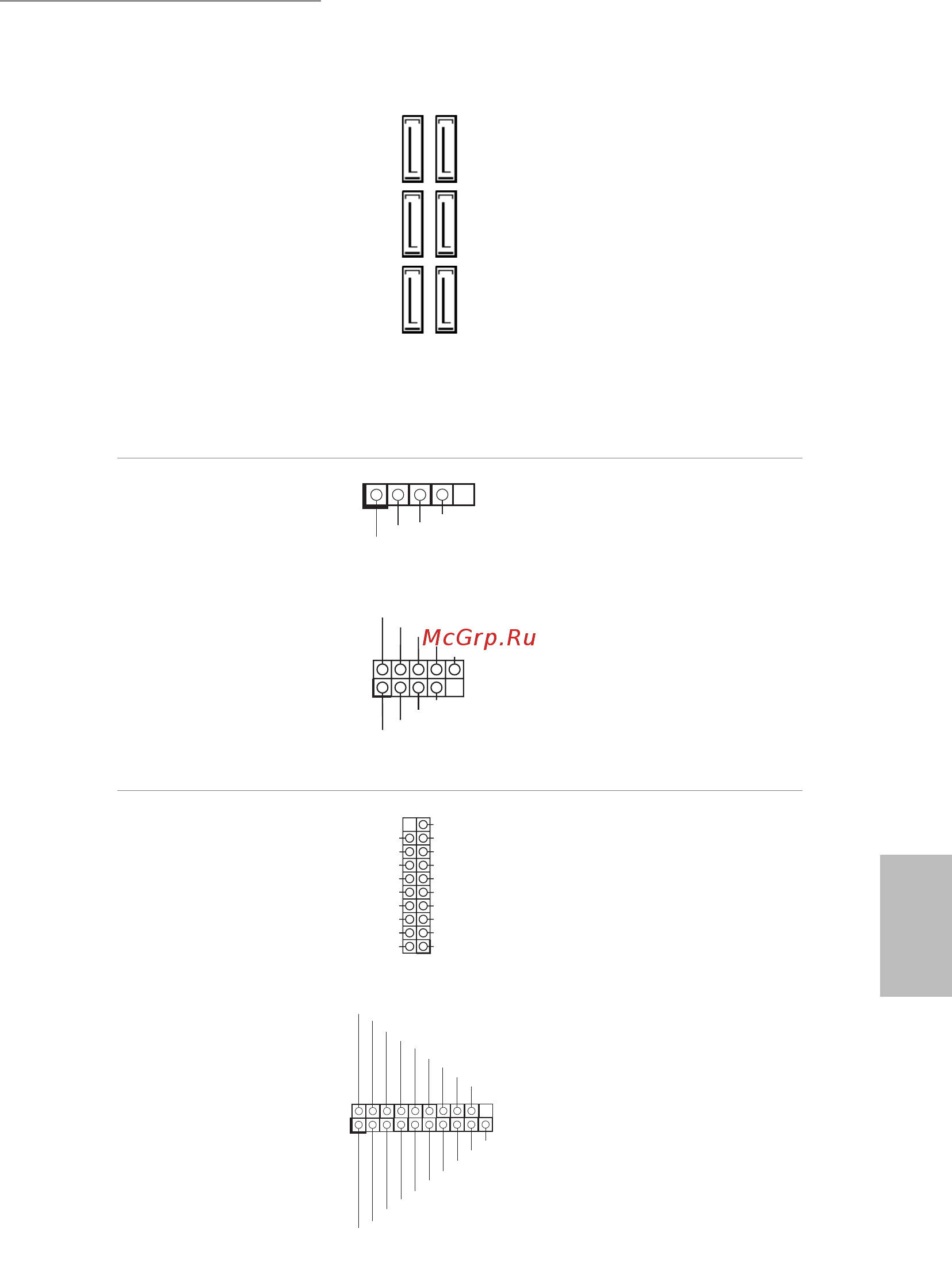

Connettori Serial ATA3
(SATA3_0_1:
vedere pag. 1 o 2, n. 7)
(SATA3_2_3:
vedere pag. 1 o 2, n. 8)
(SATA3_4_5:
vedere pag. 1 o 2, n. 9)
Questi sei connettori SATA3
supportano cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati no a 6,0
Gb/s.
* Se M2_1 è occupato da un
dispositivo M.2 di tipo SATA,
SATA3_1 sarà disabilitato.
* Se M2_2 è occupato da un
dispositivo M.2 di tipo SATA,
SATA3_5 sarà disabilitato.
Header USB 2.0
(USB_3 a 5 pin)
(vedere pag. 1 a 2, n. 17)
(USB_1_2 a 9 pin)
(vedere pag. 1 a 2, n. 16)
Ci sono due connettori su
questa scheda madre.
Header USB 3.1 Gen1
(USB3_5_6 19 pin)
(vedere pag. 1 a 2, n. 6)
(USB3_7_8 19 pin)
(vedere pag. 1 a 2, n. 15)
Su questa scheda madre c’è due
connettore. Questa basetta USB
3.1 Gen1 può supportare due
porte.
SATA3_4
SATA3_5
SATA3_2
SATA3_3
SATA3_0
SATA3_1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
USB_PWR
P-
P+
GND
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
