English
4

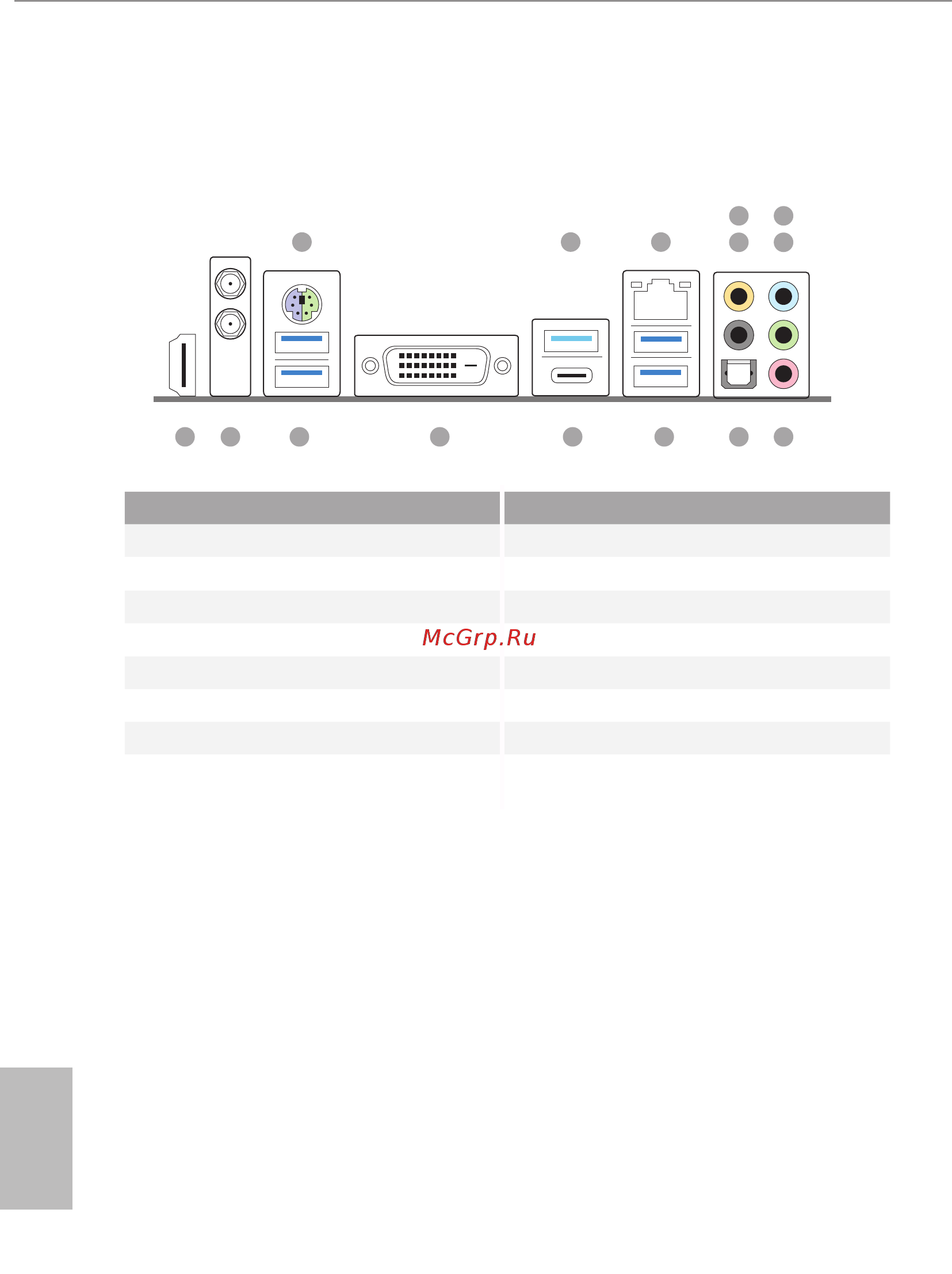

I/O Panel
Z390 Phantom Gaming SLI/ac
No. Description No. Description
1 PS/2 Mouse/Keyboard Port 9 Optical SPDIF Out Port
2 USB 3.1 Gen2 Type-A Port (USB31_TA_1) 10 USB 3.1 Gen1 Ports (USB3_3_4)
3 LAN RJ-45 Port* 11 USB 3.1 Gen2 Type-C Port (USB31_TC_1)
4 Central / Bass (Orange) 12 DVI-D Port
5 Rear Speaker (Black) 13 USB 3.1 Gen1 Ports (USB3_1_2)
6 Line In (Light Blue) 14 Antenna Ports
7 Front Speaker (Lime)** 15 HDMI Port
8 Microphone (Pink)
1
8910111213
5
4
7
6
3
15
2
14
