BSL 200...400
ВНИМАНИЕ
4 Необходимо 2 человека.
4 Во время транспортировки оборудования
использовать перчатки.
1. Снять упаковку водонагревателя, оставив его на
транспортировочной палетте.
2. Снять защитную упаковку.
3. Отвинтить 3 винта, которыми водонагреватель прикреплён к
палетте.
4. Приподнять водонагреватель и установить его на
предусмотренное место, соблюдая приведённые на схеме
размеры.

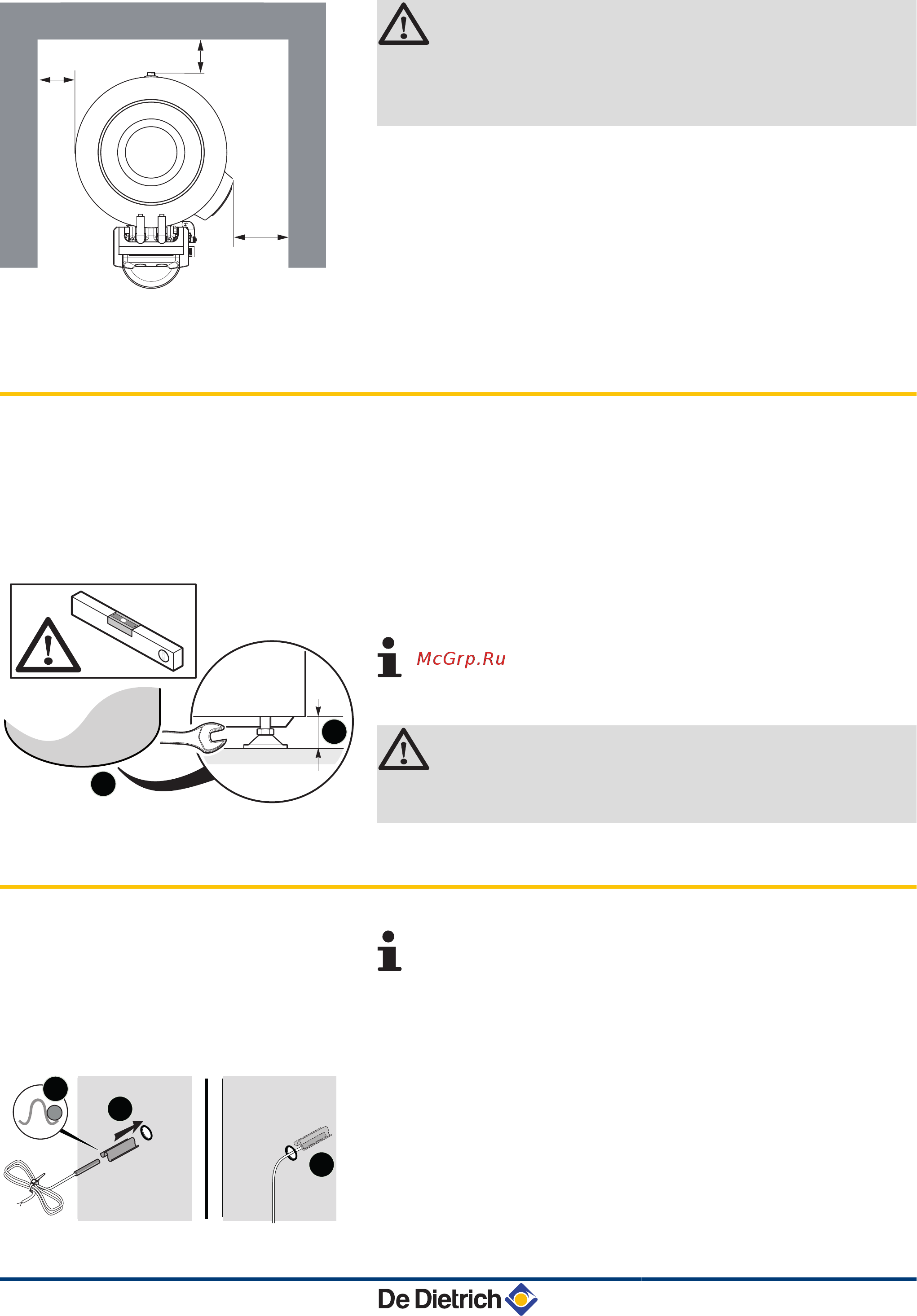

4.6 Выравнивание
Выравнивание водонагревателя горячей санитарно-
технической воды производится с помощью 3 ножек
(поставляются в пакете с инструкцией), которые нужно
прикрутить к основанию водонагревателя горячей санитарно-
технической воды.
1. Установить 3 регулируемые ножки снизу оборудования.
2. Произвести выравнивание оборудования при помощи
регулируемых ножек.
4
Диапазон регулировки : 10 мм.
4 В случае необходимости использовать стальные
подкладки ножек водонагревателя.
ВНИМАНИЕ
Не разворачивать стальные подкладки наружу
водонагревателя.
4.7 Установка датчиков температуры
Датчики уже установлены, если водонагреватель
поставляется с установленным гидравлическим
блоком солнечной установки.
¼См. установка датчиков : "Основные размеры", Страница
34
1. Установить датчик в приёмную гильзу при помощи
разделителя приёмной гильзы.
Разделитель приёмной гильзы поставляется в пакете с
инструкцией.
2. Проверить правильную установку датчиков в приёмную
гильзу.
3. Проверить установку разделителя приёмной гильзы.
350
200
200
L000545-D
L000382-A
1
2
L000383-A
1
2
3
BSL 150...400 BESL 200...400
4. Установка
23/11/2015 - 300028681-06
38
