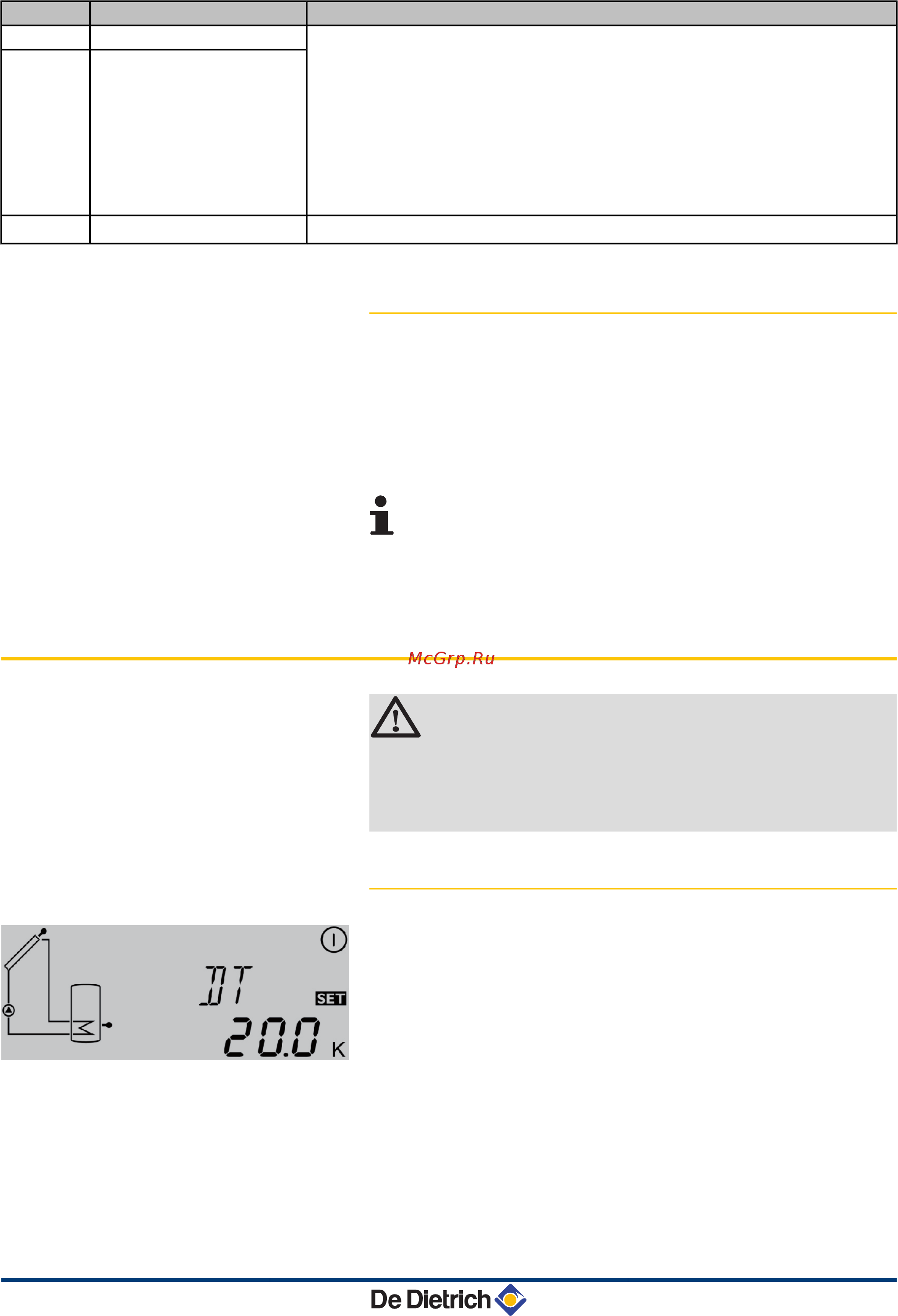

De Dietrich INISOL UNO BESL 200 [73/100] Параметры специалиста
![De Dietrich INISOL UNO BESL 200 [73/100] Параметры специалиста](/views2/1464519/page73/bg49.png)
Параметр Описание Примечания
KWh
Количество тепла (кВт·ч)
4 Использованное количество теплоты рассчитывается на основе
параметров, введенных во время ввода в эксплуатацию (DMAX).
4 Есть возможность обнуления.
¼См. раздел : "Обнуление значений", Страница 72.
Значения KWh или MWh, указанные в кВт·ч или МВт·ч - это ориентировочное
общее количество тепла, произведённое солнечной установкой с момента
ввода в эксплуатации системы регулирования. Использованное количество
теплоты рассчитывается на основе параметров, введенных во время ввода в
эксплуатацию (DMAX).
MWh
Количество тепла (МВт·ч)
HRE
Heure (Час)
¼См. инструкцию по эксплуатации.
5.4.1. Обнуление значений
Можно обнулить значение параметра, когда отображается
символ
T
.
1. При помощи клавиш
(
и
)
выбрать значение параметра.
2. Удерживать нажатой в течение 2 с клавишу
B
. Значение
параметра обнулено.
Чтобы прервать операцию, не нажимать любую
клавишу в течение 5 с. Система регулирования
автоматически вернётся к режиму отображения
значений параметров.
5.5 Параметры "Специалиста"
ПРЕДУПРЕЖДЕНИЕ
Изменение заводских значений параметров может
привести к неправильной работе водонагревателя
солнечной установки. Только квалифицированный
специалист может изменить следующие параметры.
5.5.1. Изменение параметров пользователя
1. Клавишей
)
пролистать до последнего канала индикации
(HRE).
2. Удерживать нажатой в течение 5 с клавишу
)
.
Отображается регулировочный параметр вместе с символом
T
.
3. При помощи клавиш
(
и
)
выбрать параметр.
4. Кратковременно нажать на клавишу
B
.
Мигает символ
T
- параметр можно изменить.
5. При помощи клавиш
(
и
)
изменить значение параметра.
6. Нажать на клавишу
B
для подтверждения изменения
настройки.
M000393-B
BSL 150...400 BESL 200...400
5. Ввод в эксплуатацию
23/11/2015 - 300028681-06
72
