Давление заполнения
Давление заполнения должно быть на 0.5 бар (*3 Мпа) выше, чем
предварительное давление в расширительном баке. Готовую
для использования смесь необходимо закачивать прямо из
канистры.
ВНИМАНИЕ
Не использовать ручной насос для заполнения.
Длительная работа циркуляционного насоса солнечной
установки способствует предварительному удалению воздуха из
контура солнечных коллекторов.
1. Полностью открыть (положение 45°) кран подающей линии
C1.
2. Закрыть кран обратной линии C2 (положение 90°).
3. Открыть кран расходомера A.

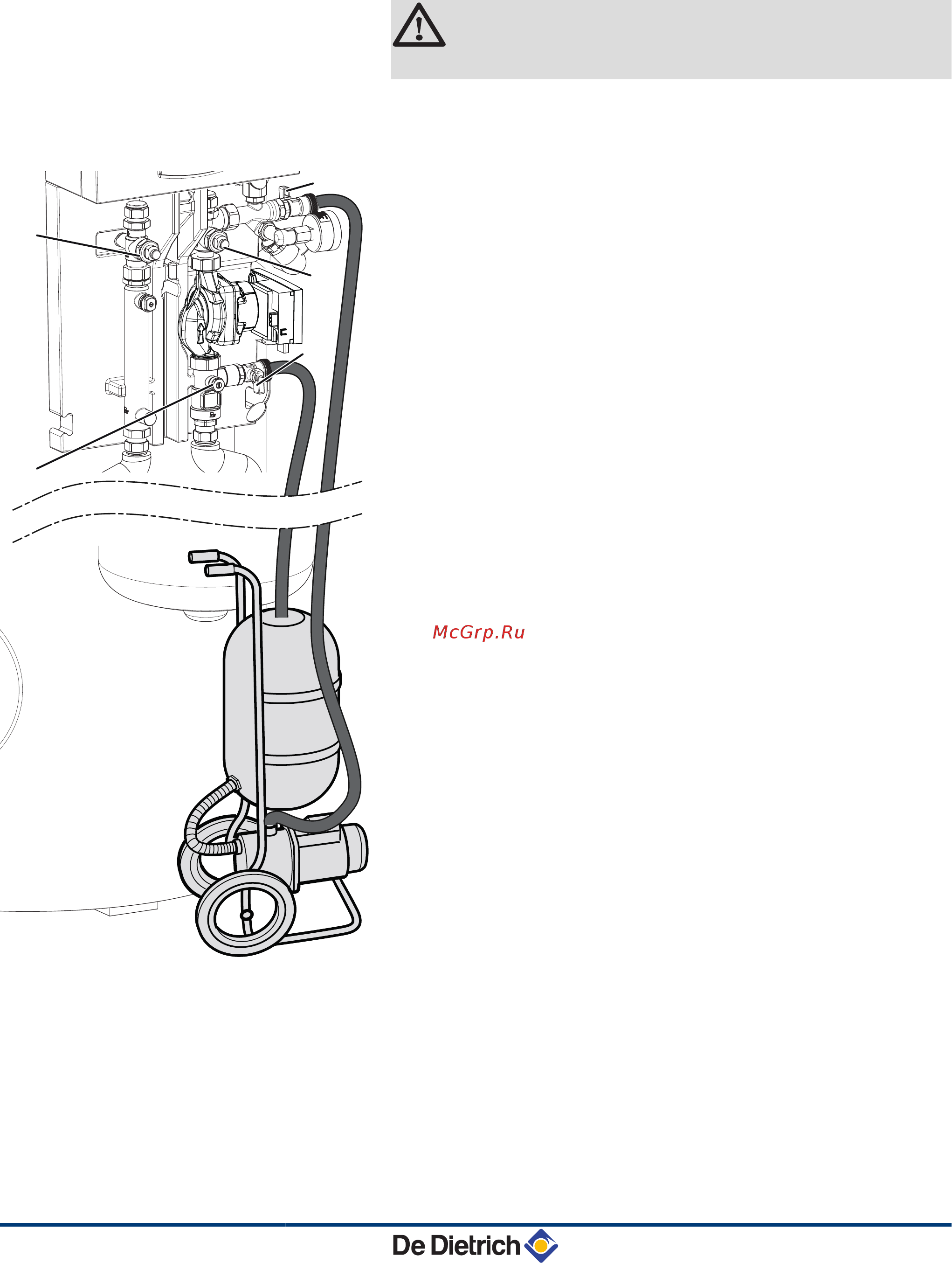

4. Подсоединить станцию для заполнения к гидравлическому
модулю солнечной установки. Трубку для заполнения
подсоединить к крану для заполнения B2. Сливная труба
должна быть подсоединена к крану для слива B1, а также к
баку станции для заполнения.
5. Открыть краны для заполнения B2 и слива B1.
6. Включить станцию для заполнения.
7. Закрыть кран для слива B1.
8. После достижения давления 5 бар (0.5 Мпа), закрыть кран для
заполнения и выключить станцию для заполнения.
9. Установите в контуре солнечной установки давление 2–
3 бар (0.2–0.3 Мпа), используя для этого кран B1.
10.Закрыть краны для заполнения и слива (B1, B2).
11.Выключить станцию для заполнения.
12.Открыть краны обратной C2 и подающей линий C1
(положение 0°).
13.Установите заглушки, которые поставляются в пакетах с
инструкциями для кранов заполнения B1 и слива B2
n
Удаление воздуха
Ручной воздухоотводчик предназначен для удаления воздуха из
установки. Для полного удаления воздуха из контура солнечных
коллекторов необходимо, чтобы скорость теплоносителя была
не менее 0.3 м/c.
L000453-F
A
B1
B2
C1
C2
4. Установка
BSL 150...400 BESL 200...400
63
23/11/2015 - 300028681-06
