Диаметр трубы (мм) Расход (0.3 м/с)
Внешний диаметр внутренний диаметр л/ч л/мин
15 13 143 2.4
18 16 217 3.6
22 20 339 5.7

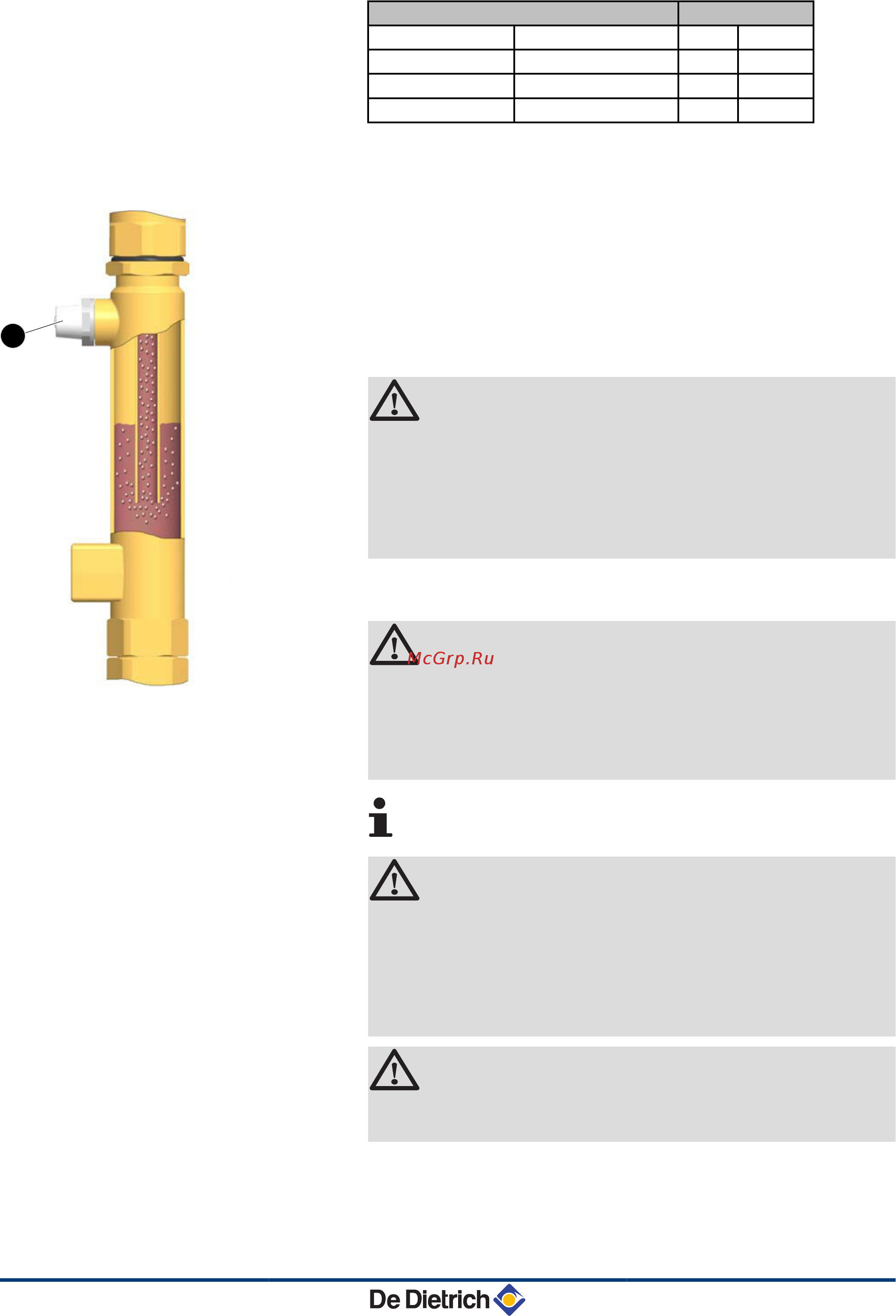

Высвободившийся из теплоносителя воздух собирается в
верхней части воздухоотводчика. Его можно удалить при
помощи крана Маевского.
1. Включить циркуляционный насос. Пузырьки воздуха будут
направлены к местам для удаления воздуха.
2. Несколько раз удалить воздух при помощи крана Маевского
до тех пор, пока не станет выходить теплоноситель без
пузырьков воздуха и без грязи.
3. Выключить насос.
4. Открыть воздухоотводчик, затем закрыть его.
ВНИМАНИЕ
В зависимости от температуры теплоносителя и от
давления в установке при открывании винта удаления
воздуха теплоноситель может брызнуть с некоторым
давлением. Внимание, если теплоноситель имеет
высокую температуру, то ОПАСНО - ВОЗМОЖЕН
ОЖОГ.
Повторить данную операцию несколько раз - попеременная
работа насоса облегчает удаление воздуха.
ВНИМАНИЕ
Продолжать удаление воздуха до тех пор, пока не
будет колебаний стрелки манометра при включении
или выключении насоса. Если давление непрерывно
падает, то устранить течь и подпитать
теплоносителем.
Во время модуляции циркуляционного насоса стрелка
манометра может дёргаться.
ВНИМАНИЕ
После нескольких дней работы с высокой рабочей
температурой выполнить новый цикл удаления
воздуха. Это удаление воздуха необходимо, чтобы
вывести небольшие пузырьки воздуха, образующиеся
в пропиленгликоле при высоких рабочих
температурах.
ВНИМАНИЕ
Для установок, смонтированных зимой, выполнить
удаление воздуха летом.
2
L000454-B
BSL 150...400 BESL 200...400 4. Установка
23/11/2015 - 300028681-06
