![De Dietrich INISOL UNO BESL 200 [96/100] Электрический нагревательный элемент только для 200 400](/img/pdf.png)
De Dietrich INISOL UNO BESL 200 [96/100] Электрический нагревательный элемент только для 200 400
![De Dietrich INISOL UNO BESL 200 [96/100] Электрический нагревательный элемент только для 200 400](/views2/1464519/page96/bg60.png)
Позиции Артикул Обозначение
10
300028537 Воздухоотделитель 3/4"
11
300028539 Компрессионный фитинг, Ø 18.2x9 мм
12
300028540 Гайка компрессионного фитинга, Ø 18 мм
13
300026332 Кран обратной линии
14
300022601 Прокладка диам. 24x17x2 mm
15
97930837 Предохранительный клапан 6 бар (0.6 Мпа)
16
300026337 Соединительный блок
17
300026343 Сливной вентиль 1/2"
18
300028531 Колено (внутренняя/наружная резьба) 3/8"
19
300003218 Фитинг для подсоединения манометра
20
300028532 Манометр 0-6 бар, диаметр 50 мм
21
300010046 Гайка 1"
22
300010041 Прокладка диам. 1/2"
23
7626990 Циркуляционный насос
24
300010944 Кабель насоса - 2 м
25
300028541 Регулятор расхода 1/2" - 0.5-15 л/мин
26
7643715 Кабель насоса PWM

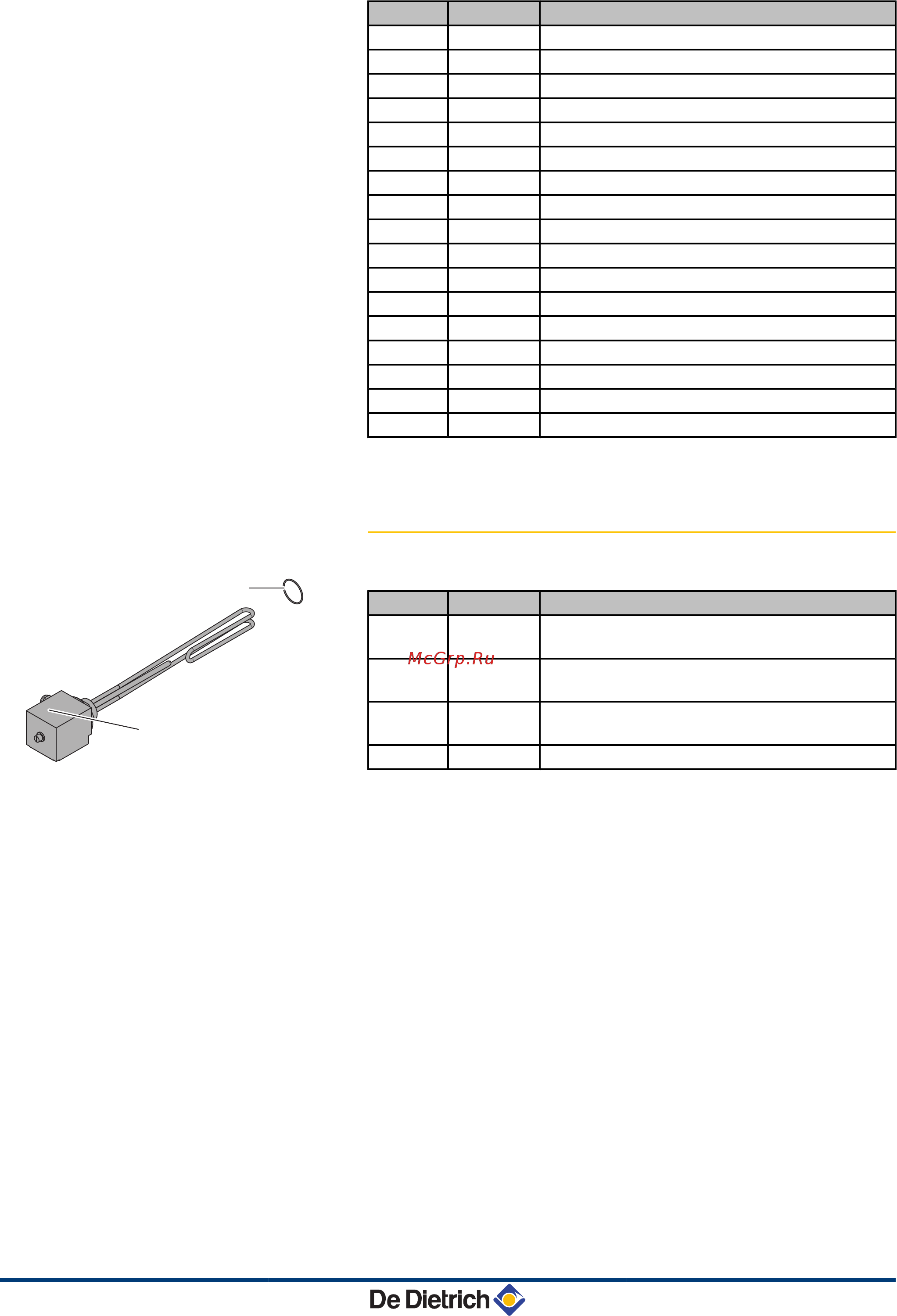

8.2.3. Электрический нагревательный
элемент Только для 200/400)
Позиции
Артикул Обозначение
1
100019163
Электрический нагревательный элемент 1.5
кВт/230 В~
1
100019164
Электрический нагревательный элемент 2.3
кВт/230 В~
1
100019165
Электрический нагревательный элемент 3 кВт/
230 В~
2
300027886 Прокладка 60x48x3
L000572-D
1
2
8. Запасные части BSL 150...400 BESL 200...400
95
23/11/2015 - 300028681-06
