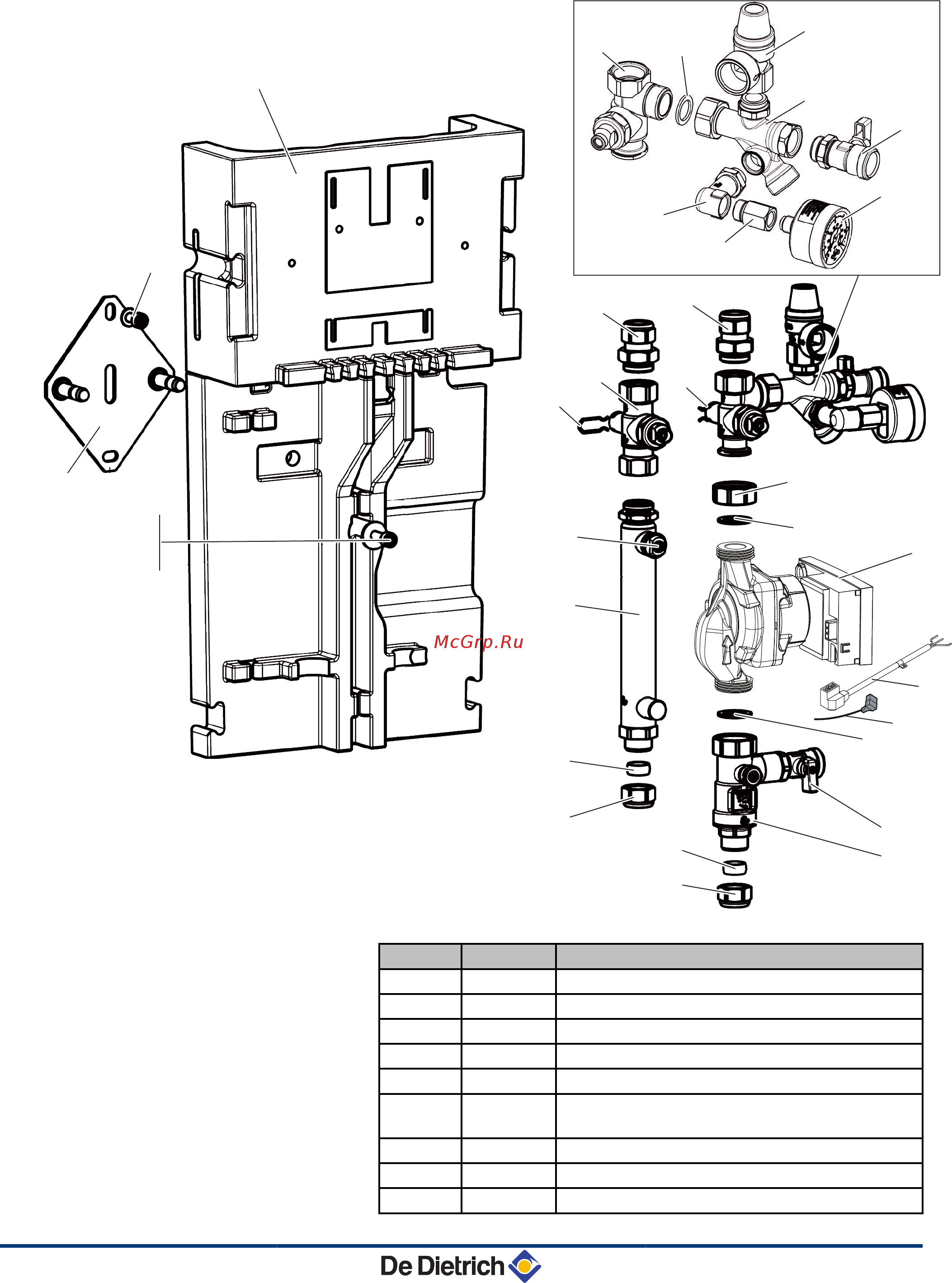

Деталировка
1
6
13
14
6
7
8
8
9
18
19
10
11
11
23
24
26
15
16
17
20
21
17
25
22
12
12
3
4
2
5
L000576-C
22
Позиции Артикул Обозначение
1
300028533 Задняя теплоизоляция модуля
2
300002992 Шайба Ø 25x8.4x1.5
3
300028534 Винт M8x20
4
300028535 Настенный держатель
5
300028536 Винт M8x25
6
300028538
Удерживающая втулка компрессионного
фитинга
7
300026341 Кран 3/4" FF Клапан с крепежной защёлкой
8
300019551 Крепёжная шпилька
9
300004141 Заглушка воздухоотводчика 3/8"
BSL 150...400 BESL 200...400 8. Запасные части
23/11/2015 - 300028681-06
94
