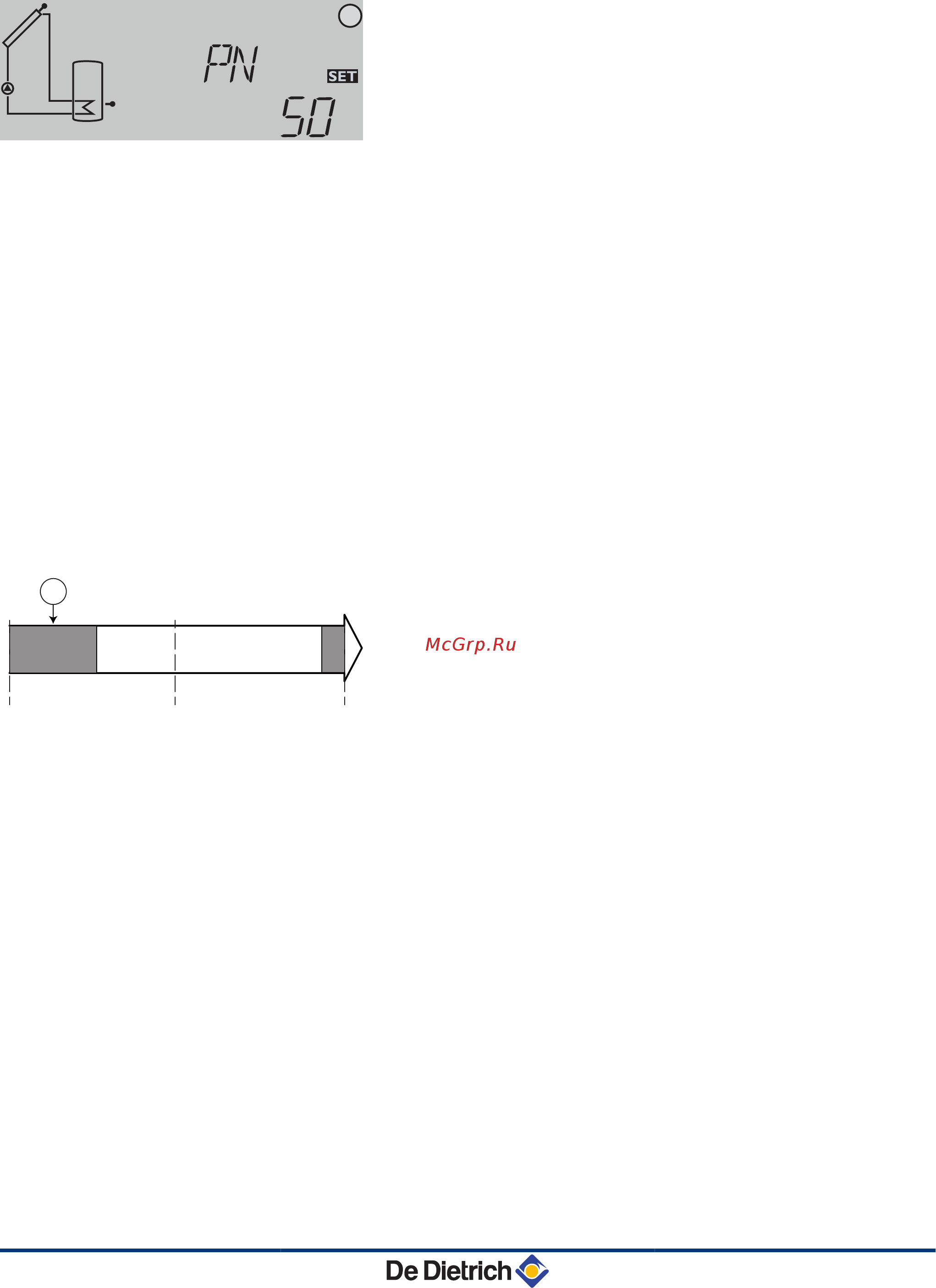

Минимальный режим насоса солнечной установки -
PN
. Параметр настройки PN позволяет задать минимальное
значение на выходе реле R1 для режима насоса контура
солнечной установки. Чем меньше значение режима насоса, тем
меньше его расход. ¼См. раздел : "Список параметров",
Страница 73.
n
Дополнительное оборудование - электрический
нагревательный элемент OTHR
Если подключен датчика температуры горячей воды S3
электрического нагревательного элемента, то параметр OTHR
автоматически устанавливается на On. Таким образом,
изменить параметр на OFF невозможно.
Если датчик температуры горячей воды S3 не подключен, то нет
дополнительного оборудования - электрического
нагревательного элемента. Необходимо вручную установить
параметр OTHR на OFF.
n
Заданное значение температуры в ночном режиме
для дополнительного источника тепла - THRn
(Параметр отображается только в том случае, если
OTHR установлен на On)
A
Часовая программа ночного режима
Температура THRn - это заданное значение температуры воды
в водонагревателе, которое будет обеспечивать
дополнительный источник тепла в ночном режиме. Часовая
программа ночного режима : tn O - начало, tn F - окончание.
n
Дополнительная функция : дополнительный
источник тепла в дневном режиме - O td
(Параметр отображается только в том случае, если
OTHR установлен на On)
Если дополнительная функция O td установлена на On, то
дополнительный источник тепла можно использовать в дневном
режиме. Если дополнительная функция O td установлена на
Off, то дополнительный источник тепла нельзя использовать в
дневном режиме. Параметр RAP (принудительная работа
дополнительного источника тепла) имеет приоритет по
отношению к параметру O td и положению переключателя.
I
A001032-A
M002767-B
tn O
0h 12h 0h
tn F
1
BSL 150...400 BESL 200...400
5. Ввод в эксплуатацию
23/11/2015 - 300028681-06
