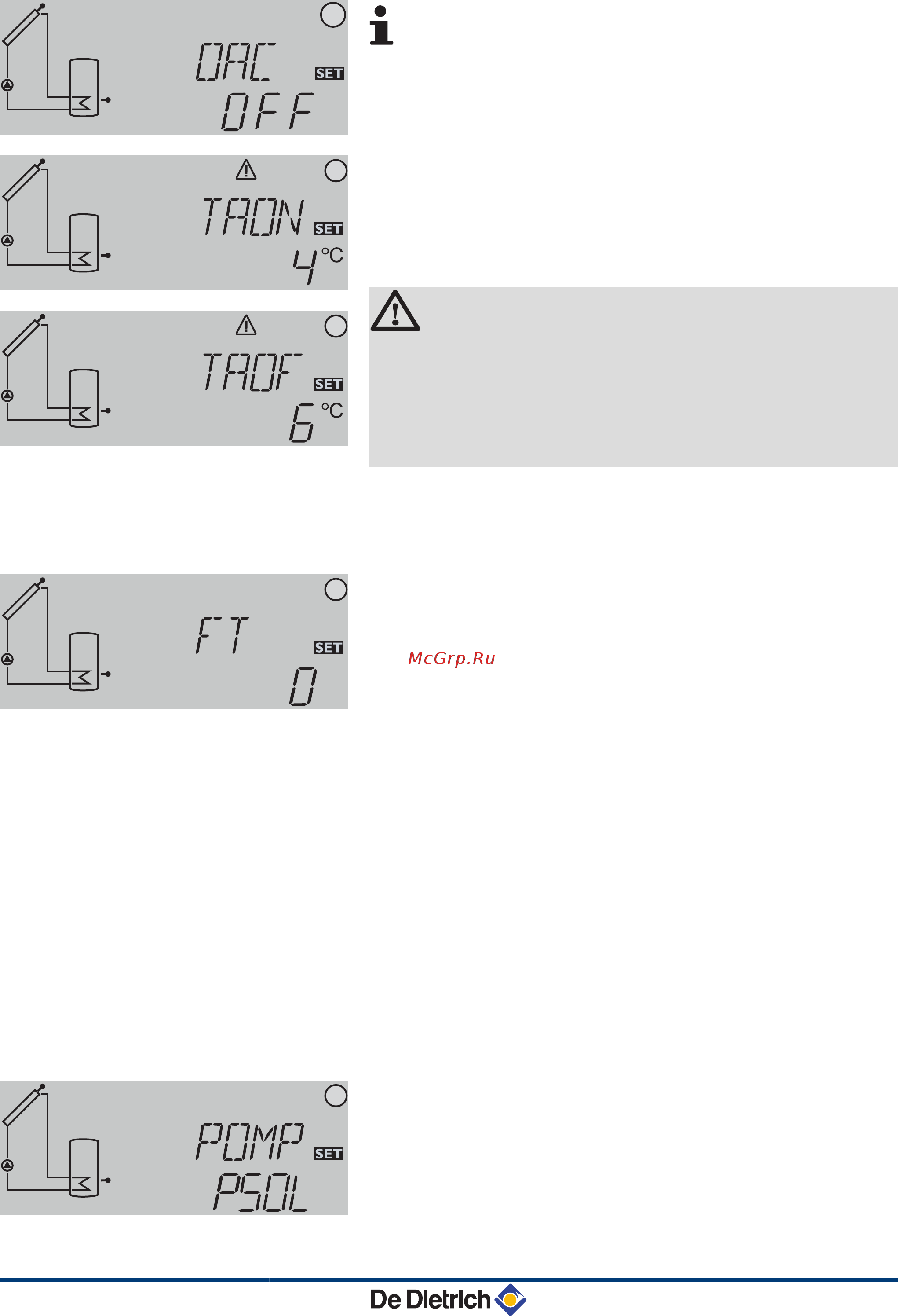

Функция защиты от замораживания использует тепло
из водонагревателя. Таким образом, её рекомендуется
использовать только для тех регионов, где
температура часто опускается ниже 0 °C.
Если температура в солнечном коллекторе опускается ниже
температуры TAON, то функция защиты от замораживания
включает циркуляционный насос солнечной установки. В этом
случае теплоноситель циркулирует между водонагревателем и
коллекторами, защищая их таким образом от размораживания.
Когда температура в солнечном коллекторе становится выше
TAOF, то функция защиты от замораживания выключает
циркуляционный насос солнечной установки.
ВНИМАНИЕ
Функция защиты от замораживания коллектора
работает только в том случае, когда температура
воды в водонагревателе больше температуры в
солнечном коллекторе. Функция защиты от
замораживания коллектора выключена, если
температура воды в водонагревателе меньше 5 °C.
n
Дополнительная функция : трубчатый солнечный
коллектор - FT
Функция трубчатых солнечных коллекторов позволяет
учитывать положение датчика температуры в трубчатом
солнечном коллекторе. Если система регулирования
обнаруживает повышение температуры в солнечном коллекторе
на 2 K по отношению к последнему измеренному значению, то
насос контура солнечных коллекторов включается на полную
мощность в течение 30 с для измерения средней текущей
температуры. Таким образом измеренная температура
становится новой расчётной температурой. Если измеренная
температура (новая расчётная) опять увеличивается на 2 K, то
насос контура солнечных коллекторов снова включается на 30
с. Если во время работы насоса контура солнечных коллекторов
или во время выключения солнечной установки разница между
температурой в солнечной коллекторе и температурой в
водонагревателе опускается ниже разницы температур для
включения, то система регулирования автоматически переходит
в режим нагрева водонагревателя солнечной установки. Если
во время выключения солнечной установки температура в
солнечном коллекторе опускается на 2 K, то температура
включения солнечного коллектора будет изменена.
n
Режим управления насосом - POMP
Параметр POMP позволяет выбрать правильную программу для
управления циркуляционным насосом в зависимости от его
типа. Управление PSOL (задано по умолчанию) предусмотрено
для насосов с управлением солнечной системой регулирования
PWM, управление PuLS для насосов с классической частотной
модуляцией, управление OnOF - для односкоростных насосов
(Вкл./Выкл.). ¼См. раздел : "Список параметров", Страница
73.
M002766-A
I
I
M002800-A
I
M002801-A
I
M000399-C
I
M002802-A
5. Ввод в эксплуатацию
BSL 150...400 BESL 200...400
77
23/11/2015 - 300028681-06
