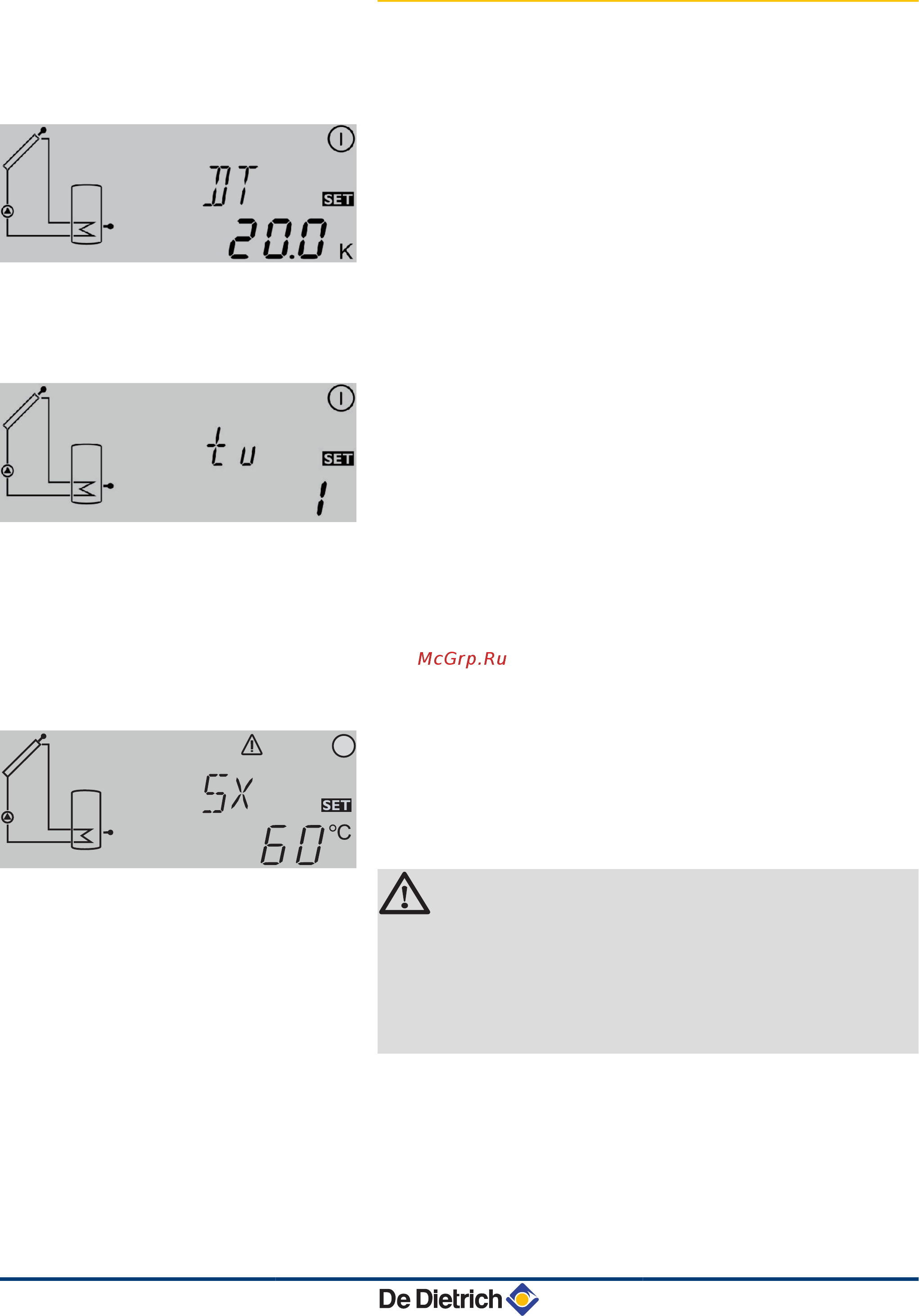

5.5.3. Описание параметров специалиста
n
Базовая разница температур - DT
Система регулирования запоминает температуры, измеренные
датчиками TC и TR, и сравнивает полученную разницу
температур с заданной разницей температур включения (6 K).
Чтобы максимально быстро нагреть горячую воду до
максимально допустимой рабочей температуры, система
регулирования старается достичь разницы температур 20 K
(заводская настройка) между температурой в солнечном
коллекторе и в водонагревателе для ГВС.
n
Фаза самокалибровки - tu
Если температура в солнечном коллекторе достигла
минимального значения температуры CMIN и есть заданная
разница (6 К) между этой температурой и температурой воды в
водонагревателе, то система регулирования включает
циркуляционный насос солнечной установки на полную
мощность в течение периода, заданного параметром tu. Во
время этой фазы, благодаря высокой скорости циркуляции в
трубопроводах, возможные пузырьки воздуха в солнечных
коллекторах или трубопроводах направляются к
гидравлическому модулю солнечной установки и выводятся
через воздухоотводчик.
n
Заданное значение температуры водонагревателя
солнечной установки - SX
Заданное значение SX - это желаемая температура для
водонагревателя солнечной установки. Чем выше заданное
значение температуры в водонагревателе, тем больше тепла
аккумулируется в нём. Настройка 60 °C подходит для
большинства случаев c использованием горячей воды в течение
дня.
ВНИМАНИЕ
Во время периодов длительного отсутствия
рекомендуется уменьшить до 45 °C заданное
значение температуры воды в водонагревателе
солнечной установки. В остальное время заданное
значение температуры воды в водонагревателе
солнечной установки должно быть 60 °C.
M000393-B
M000397-B
I
M002799-A
5. Ввод в эксплуатацию BSL 150...400 BESL 200...400
75
23/11/2015 - 300028681-06
