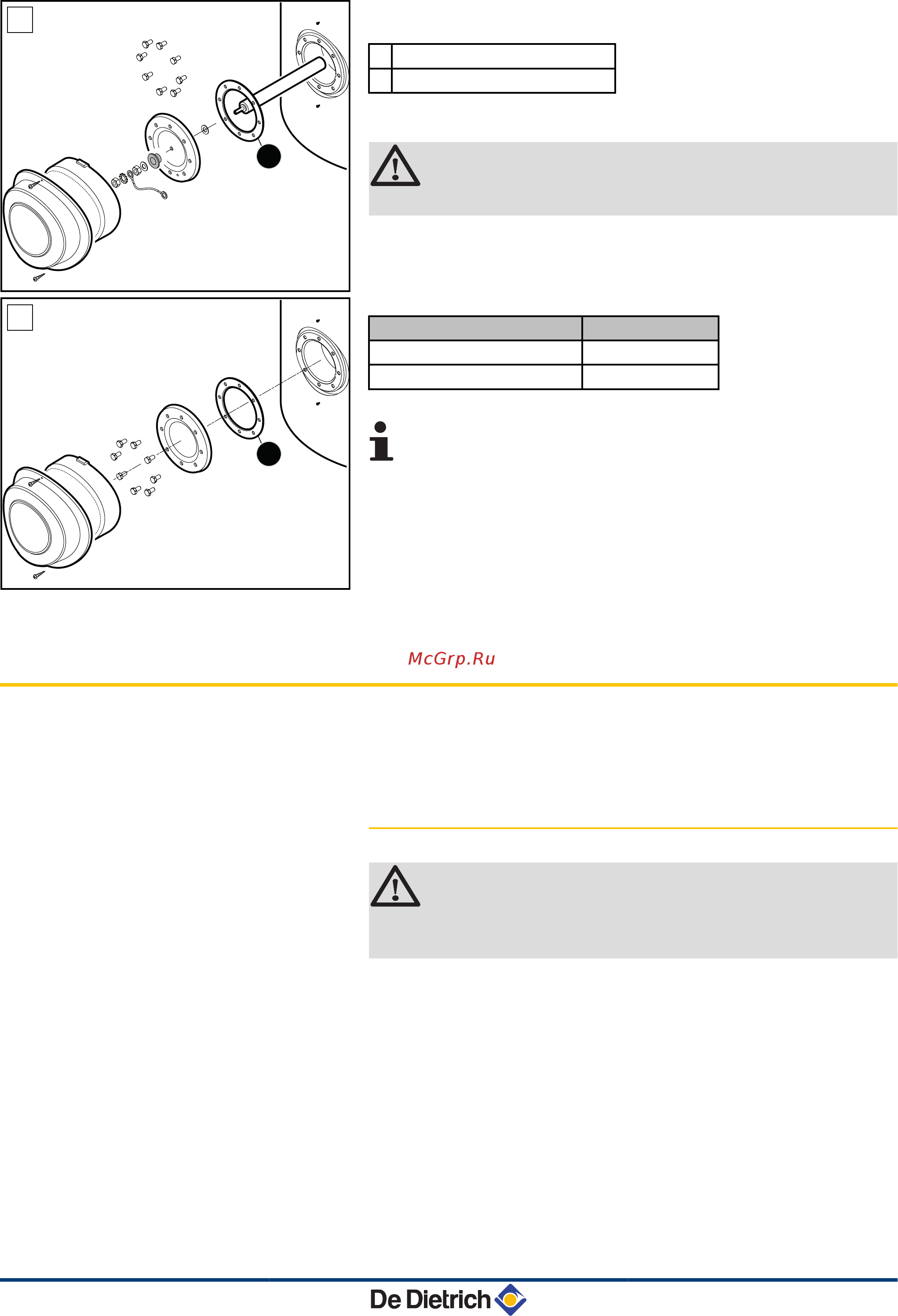

2. Заменить плоскую прокладку.
A Боковая заглушка с анодом
B Боковая заглушка без анода
3. Установить все детали на место.
ВНИМАНИЕ
Использовать динамометрический ключ.
Усилие затяжки анода : 8 Н•м.
Затяжка винтов заглушки для чистки не должна быть излишне
сильной.
Фланец
Усилие затяжки
Уплотнительная прокладка 6 Н•м +1/-0
Плоская прокладка 15 Н•м
Усилие приблизительно 6 Н•м дает торцовый
трубчатый ключ с короткой рукояткой и 15 Н•м дает
торцовый трубчатый ключ с длинной рукояткой.
4. После установки проверить герметичность бокового фланца.
5. Произвести ввод в эксплуатацию.
¼
См. раздел : "Операция ввода в эксплуатацию",
Страница 70.
6.7 Проверка и техническое обслуживание контура солнечной
установки
6.7.1. Операции, которые необходимо
выполнить во время технического
обслуживания
ПРЕДУПРЕЖДЕНИЕ
Использовать исключительно ту же жидкость, что и
при заполнении. Не смешивать различные жидкости.
1. Проверить уровень теплоносителя. В случае необходимости
добавить теплоноситель солнечной установки.
2. Проверить защиту от замораживания.
3. Проверить давление в установке и в расширительном баке.
4. Теплоноситель более текучий, чем вода. Визуально
проверить герметичность всех соединений и прокладок.
5. Проверить работу установки.
A
2
L000386-B
B
2
L000387-B
BSL 150...400 BESL 200...400
6. Проверка и техническое обслуживание
23/11/2015 - 300028681-06
84
