Размеры для подключения
4 Чтобы во время процесса удаления воздуха использовать
преимущества трубопровода без воздухоотделителя или без
воздухоотводчика, расход теплоносителя в контуре
солнечных коллекторов не должен опускаться ниже 0.4 m/s.
4 Трубопроводы между солнечными коллекторами и
патрубками водонагревателя солнечной установки должны
быть как можно более короткими и с уклоном.
4 Максимальная длина : ¼ См. инструкцию по монтажу
солнечных коллекторов и техническую документацию.
Если невозможно соблюдать критерии расположения, которые
обеспечивают оптимальное отделение воздуха из солнечной
установки, то в верхней точке (в верхних точках) должен быть
установлен воздухоотделитель {с ручным воздухоотводчиком
R}.

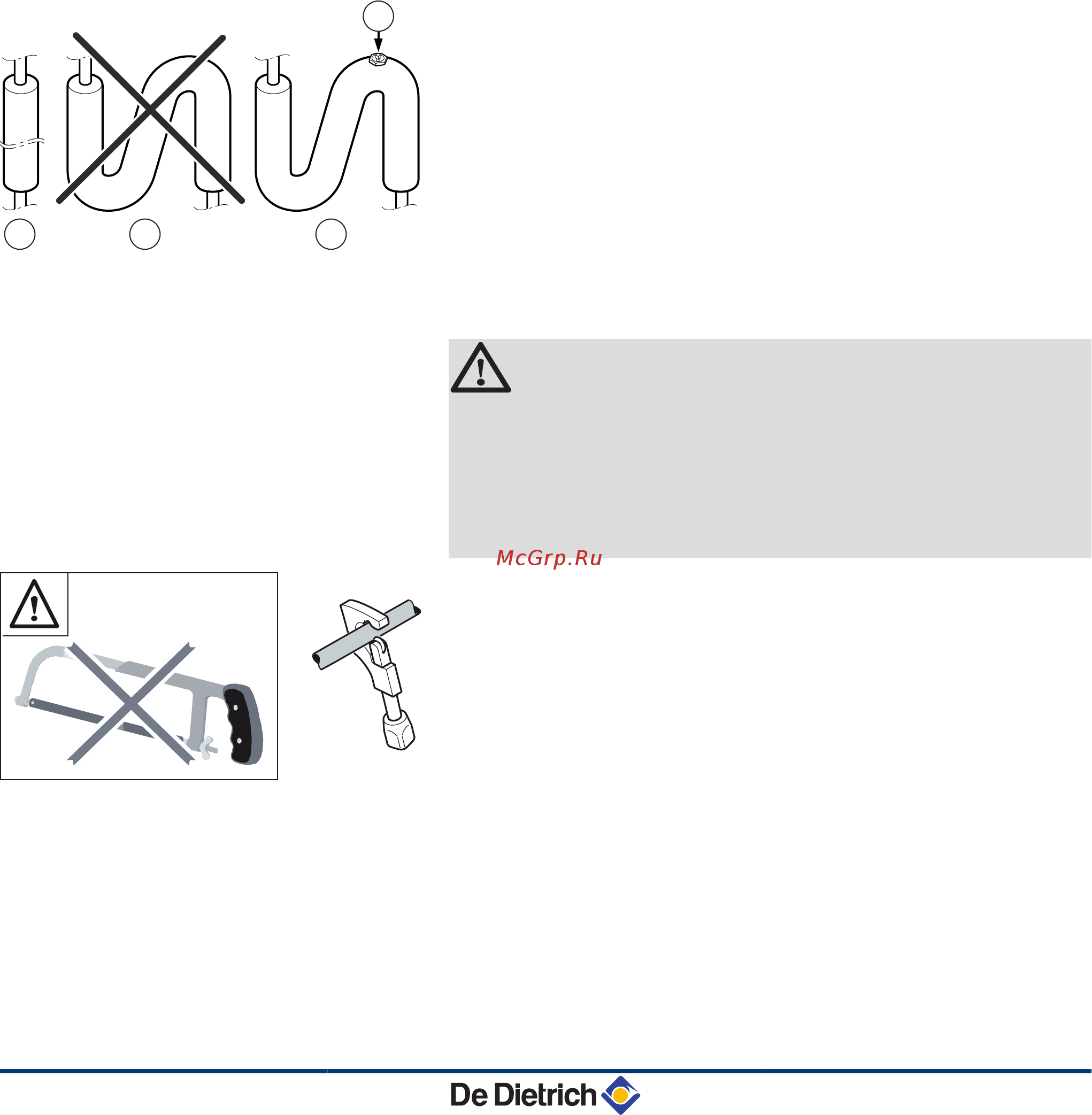

A
Идеально
Z
Неправильно (из верхней точки не удаляется воздух)
E
Правильно (из верхней точки удаляется воздух)
R
Место для установки воздухоотделителя с ручным
воздухоотводчиком
n
Подключение
ВНИМАНИЕ
Пайка мягким припоем не разрешена.
Использование флюса способствует коррозии
отопительных установок, которые в качестве
теплоносителя используют пропиленгликоль. Во всех
случаях необходима промывка внутренней части
трубопроводов.
4 Запрещено использовать ножовку по металлу.
4 Соединение труб при помощи компрессионного фитинга.
4 Пайка твёрдым припоем : Припой для твёрдой пайки без
флюса - в соответствии с DIN EN 1044, например, L-Ag2P
или L-CuP6.
4 Штуцерные соединения с накидной гайкой : Можно
использовать только те, которые устойчивы к гликолю, к
давлению (6 bar) и к температуре (-30 °C, 180 °C) (данные
производителя).
4 Герметизирующий материал : Лён.
4 Press fitting (6 бар, 140 °C).
1 2 3
4
M001755-A
M001756-A
4. Установка
BSL 150...400 BESL 200...400
49
23/11/2015 - 300028681-06
