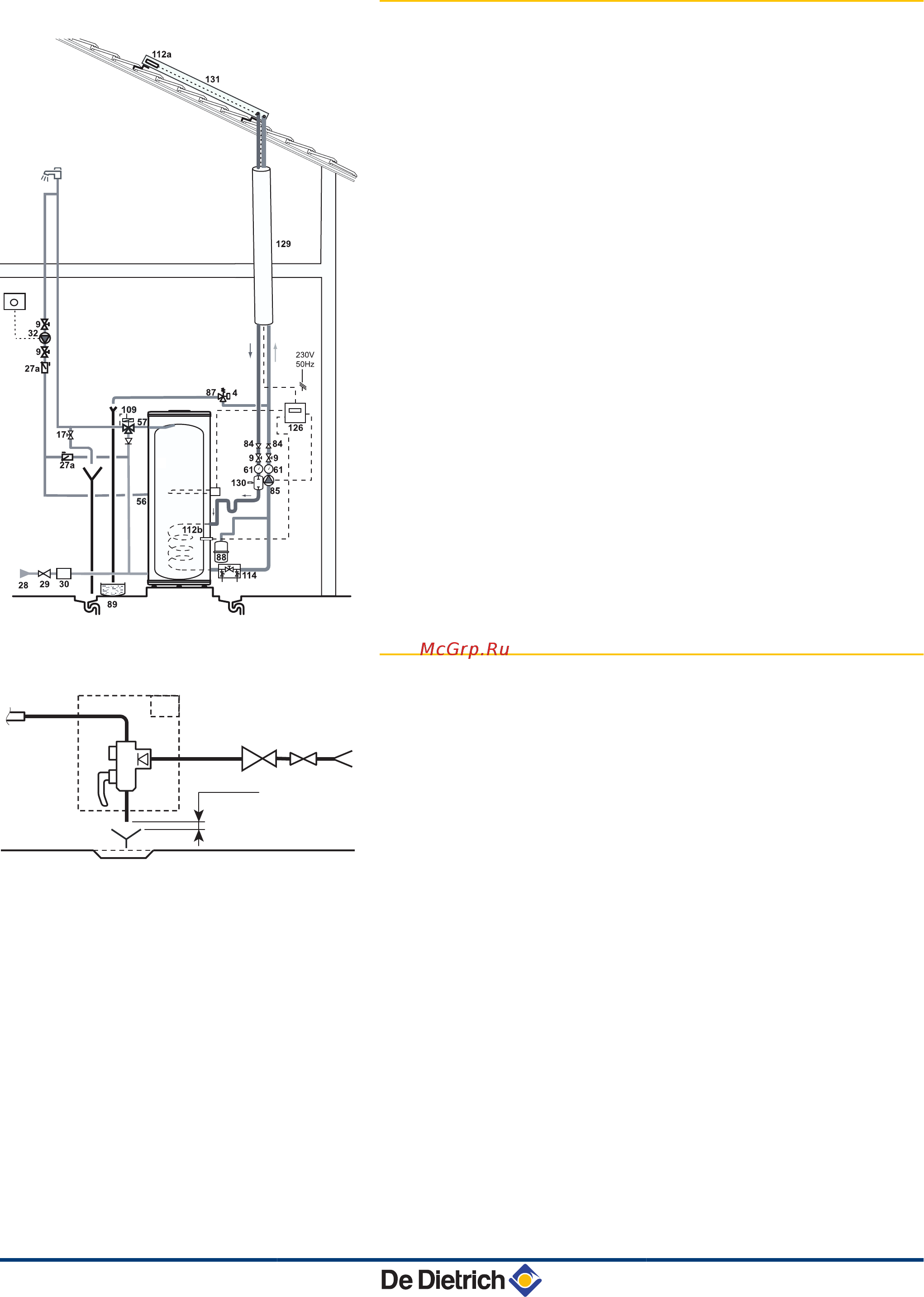

4.8.8. Схема только с контуром солнечной
установки
4.8.9. Группа безопасности
9
Запорный кран
28
Вход холодной санитарно-технической воды
29
Редуктор давления
30
Группа безопасности
54
Окончание отводящего трубопровода должно быть
свободным и видимым на 2-4 см выше сливной
воронки
a
Ввод холодной воды со встроенным обратным
клапаном
b
Подсоединение к входу холодной воды
водонагревателя горячей санитарно-технической
воды
c
Запорный кран
d
Все страны, кроме Германии :
Предохранительный клапан 0.7 МПа (7 бар)
Германия : Предохранительный клапан, максимум
10 бар (1 МПа)
e
Отверстие для слива
L000615-A
81
D
C000711-F
a
b
c
d
(54)
2 cm
e
289
30
29
4. Установка BSL 150...400 BESL 200...400
47
23/11/2015 - 300028681-06
