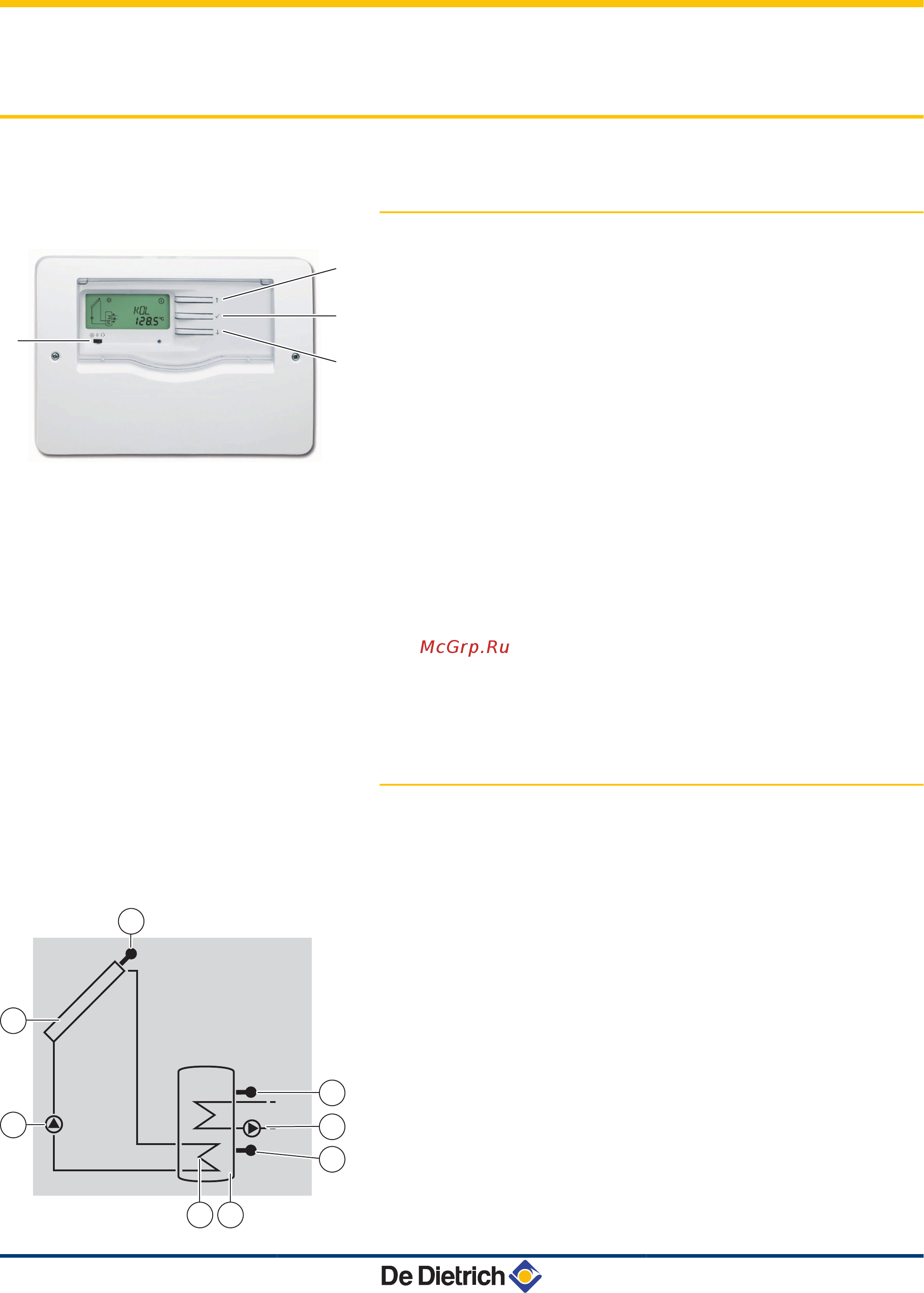

5 Ввод в эксплуатацию
5.1 Панели управления
5.1.1. Описание клавиш
A
Клавиша ) :
4 Перемещение курсора вверх.
4 Увеличение значения параметра .
B
Клавиша B :
4 Доступ к выбранному параметру.
4 Подтверждение изменения параметра.
C
Клавиша ( :
4 Перемещение курсора вниз.
4 Уменьшение значения параметра.
D 3-позиционный переключатель :
4 E : Дополнительный источник тепла может
включаться в дневном и в ночном режиме.
4 0 : Дополнительный источник тепла выключен.
4 Z : Дополнительный источник тепла включен
только в ночном режиме.
5.1.2. Описание дисплея
n
Схемы системы (System-Screen)
A
Датчик солнечного коллектора
Z
Солнечные коллекторы
E
Насос контура солнечных коллекторов
R
Теплообменник солнечной установки
T
Водонагреватель солнечной установки
Y
Датчик солнечной установки
U
Дополнительный источник тепла (кроме BSL 150)
I
Датчик санитарной горячей воды - Дополнительный
источник тепла
M002759-A
A
B
C
D
M002760-A
1
4 5
2
3
7
8
6
BSL 150...400 BESL 200...400 5. Ввод в эксплуатацию
23/11/2015 - 300028681-06
