De Dietrich INISOL UNO BESL 200 [58/100] Электрическая схема
![De Dietrich INISOL UNO BESL 200 [58/100] Электрическая схема](/views2/1464519/page58/bg3a.png)

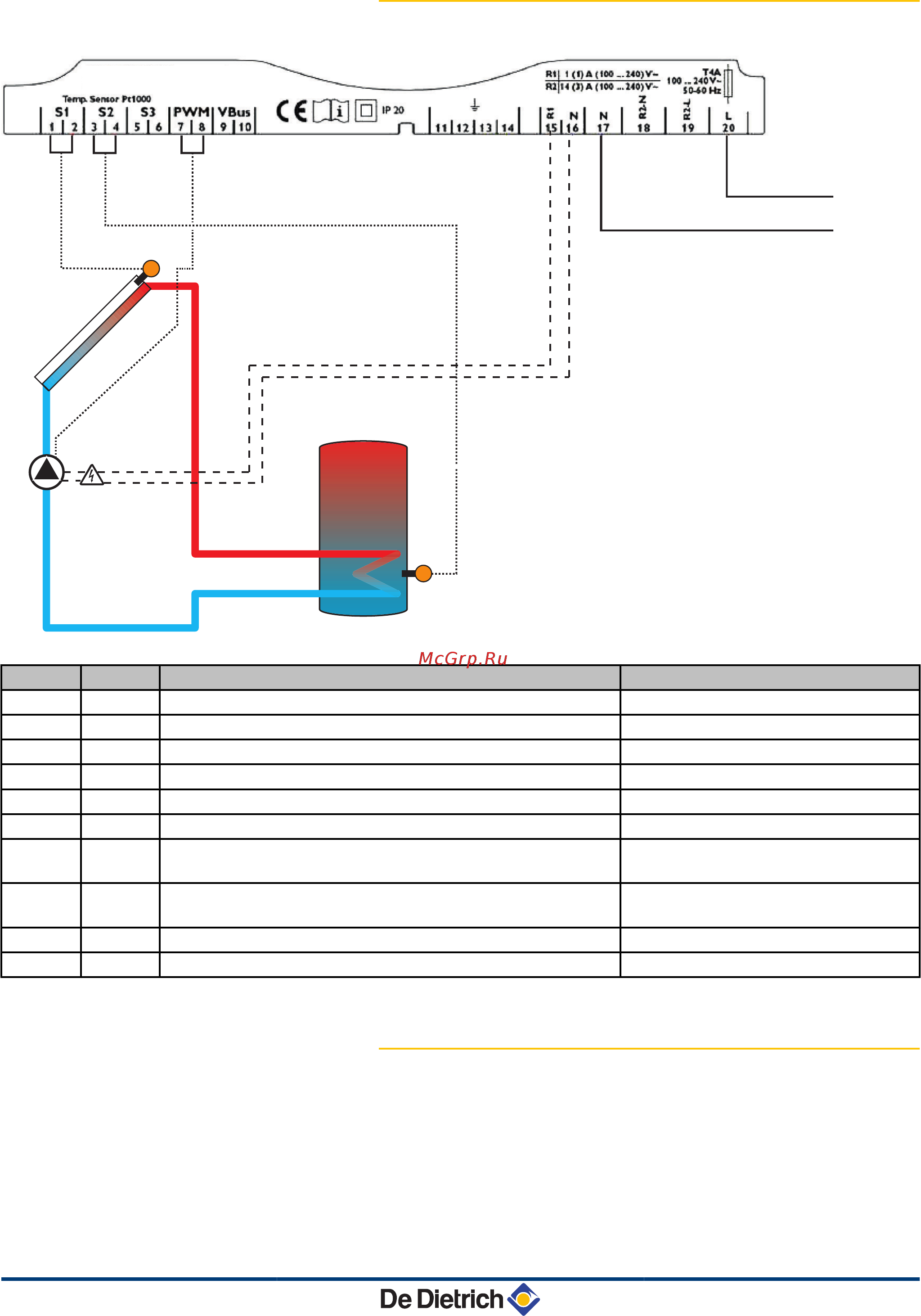

4.10.3. Электрическая схема
Артикул Зажимы Описание Клеммный разъем / Датчик
1-2 S1 Датчик солнечного коллектора - TC PT1000 FK
3-4 S2 Датчик ГВС нижней зоны водонагревателя - TR PT1000 FR
7 PWM Циркуляционный насос контура солнечной установки PWM -
8 PWM Циркуляционный насос контура солнечной установки PWM +
9-10 VBus Связь DL2
11-14
4
Зажим заземления Проводник - Зеленый/Жёлтый
15 R1 Насос контура солнечных коллекторов Фаза - Коричневый - (Кабель
поставляется)
16 N Насос контура солнечных коллекторов Нейтраль - Синий - (Кабель
поставляется)
17 N Электрическое питание 230 В Нейтраль
20 L Электрическое питание 230 В Фаза
4.10.4. Подключение циркуляционного насоса
Выполнить подключение циркуляционного насоса в
соответствии с указаниями на приведённой выше схеме, затем
выбрать на системе регулирования тип используемого насоса -
классический насос или PWM.
¼См. раздел : "Описание параметров специалиста",
Страница 75.
S1
S2
100 ... 240 V~
R1
M003205-A
4. Установка
BSL 150...400 BESL 200...400
57
23/11/2015 - 300028681-06
