6Fr
PRÉCAUTION
• N’installez jamais ce produit dans des
endroits :
–susceptibles de blesser le conducteur
ou les passagers en cas d’arrêt soudain
du véhicule ;
–susceptibles de gêner la conduite du
véhicule, notamment sur le plancher
devant le siège du conducteur ou à
proximité du volant ou du levier de
vitesses.
• Pour assurer une installation correcte,
utilisez les pièces fournies de la manière
spécifiée. Si certaines pièces ne sont pas
fournies avec ce produit, utilisez des
pièces compatibles en suivant les
instructions après vous être assuré de
leur compatibilité auprès de votre
revendeur. L’utilisation de pièces non
compatibles risque d’endommager les
composants internes de ce produit ; ces
pièces peuvent par ailleurs se desserrer et
provoquer la chute du produit.
• N’installez pas ce produit dans un endroit
où il est susceptible (i) de gêner la vision
du conducteur, (ii) d’empêcher le
déclenchement ou l’utilisation des
systèmes de sécurité, notamment des
airbags ou des feux de détresse, ou (iii)
d’empêcher le conducteur d’utiliser le
véhicule en toute sécurité.
• N’installez jamais ce produit devant ou à
côté du tableau de bord, de la portière ou
du montant à l’endroit où se déclenchent
les airbags du véhicule. Consultez le
mode d’emploi de votre véhicule pour
connaître la zone de déploiement des
airbags avant.
• Prenez contact avec le revendeur le plus
proche s’il s’avère nécessaire de pratiquer
des trous ou d’effectuer d’autres
modifications sur le véhicule.
• Avant de prendre la décision finale
d’installer ce produit, raccordez
temporairement les câbles pour
confirmer que les connexions sont
correctes et que le système fonctionne
normalement.
• N’installez pas ce produit dans des
endroits soumis à une humidité ou à des
températures élevées, notamment :
–prêt d’un radiateur, d’une grille de
ventilation ou du climatiseur ;
–dans des endroits exposés aux rayons
directs du soleil, par exemple sur le
tableau de bord ;
–dans des endroits pouvant être exposés
à la pluie, notamment près de la
portière ou sur le plancher du véhicule.
• Installez ce produit horizontalement sur
une surface dont l’inclinaison oscille
entre 0 et 30 degrés (de 5 degrés vers la
gauche ou vers la droite). Toute
installation incorrecte de l’appareil sur
une surface dont l’inclinaison ne respecte
pas la plage spécifiée augmente le risque
d’erreurs et peut réduire les
performances d’affichage.

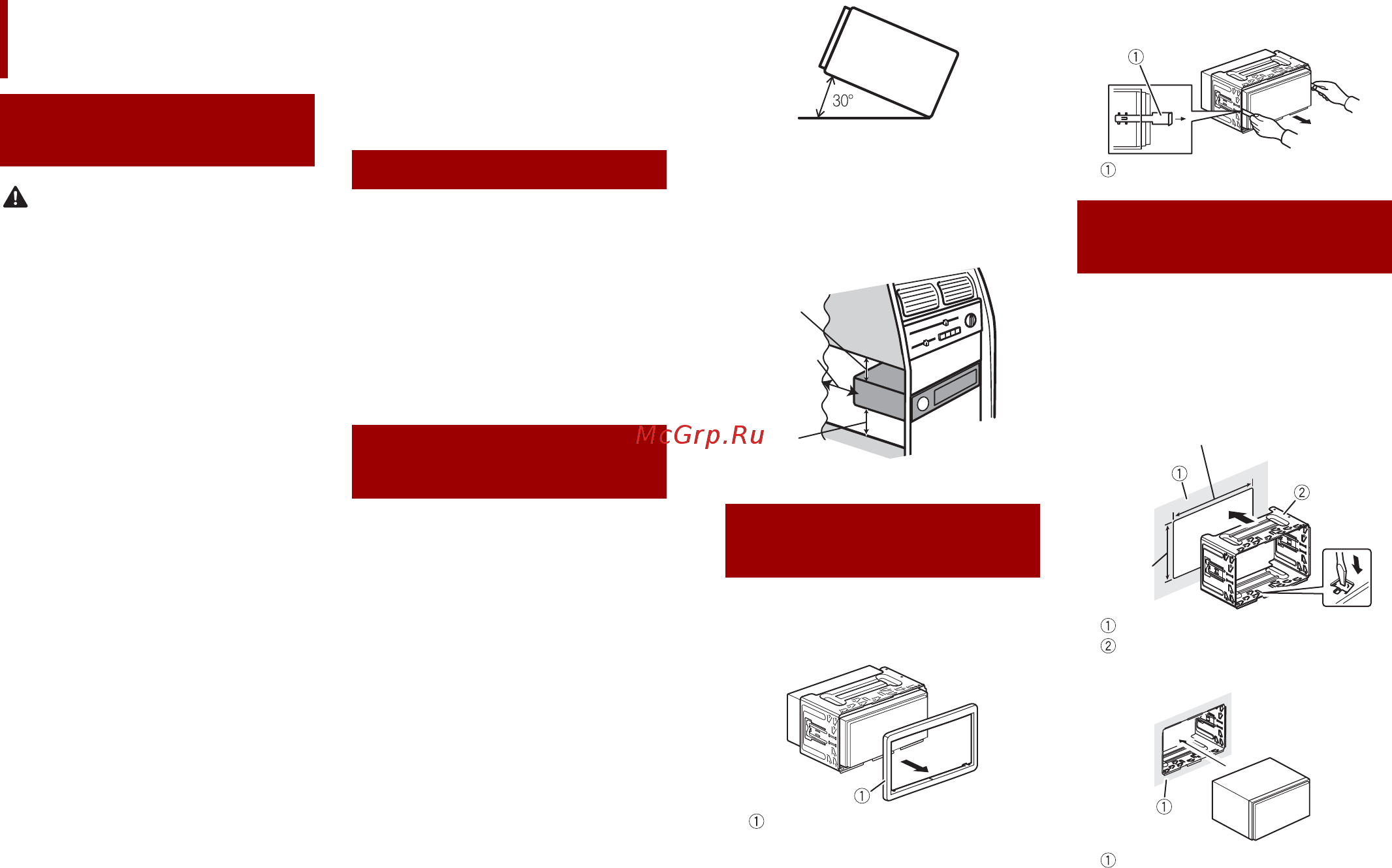

Installation
Précautions avant
l’installation
Avant l’installation
Remarques concernant
l’installation
• Lors de l’installation, laissez suffisamment
d’espace derrière le panneau arrière pour
permettre une dissipation correcte de la
chaleur et enroulez les câbles volants de
façon qu’ils ne bloquent pas les orifices
d’aération.
1 Retirez la garniture.
Tirez sur la garniture vers l’extérieur
pour la retirer.
Garniture
2 Insérez les clés d’extraction fournies
de part et d’autre de l’appareil jusqu’à
ce qu’elles se mettent en place.
3 Tirez sur l’appareil pour le dégager de
son support.
Clé d’extraction
1 Installez le support dans le tableau de
bord.
2 Fixez la gaine de montage à l’aide d’un
tournevis pour plier les onglets
métalliques (90°) de façon à les mettre
en place.
Tableau de bord
Support
3 Installez ce produit dans le support.
Tableau de bord
4 Fixez la garniture.
Avant d’installer ce
produit
Laisser un
espace
suffisant
5cm
5cm
Installation avec le
support
112 mm
182 mm
