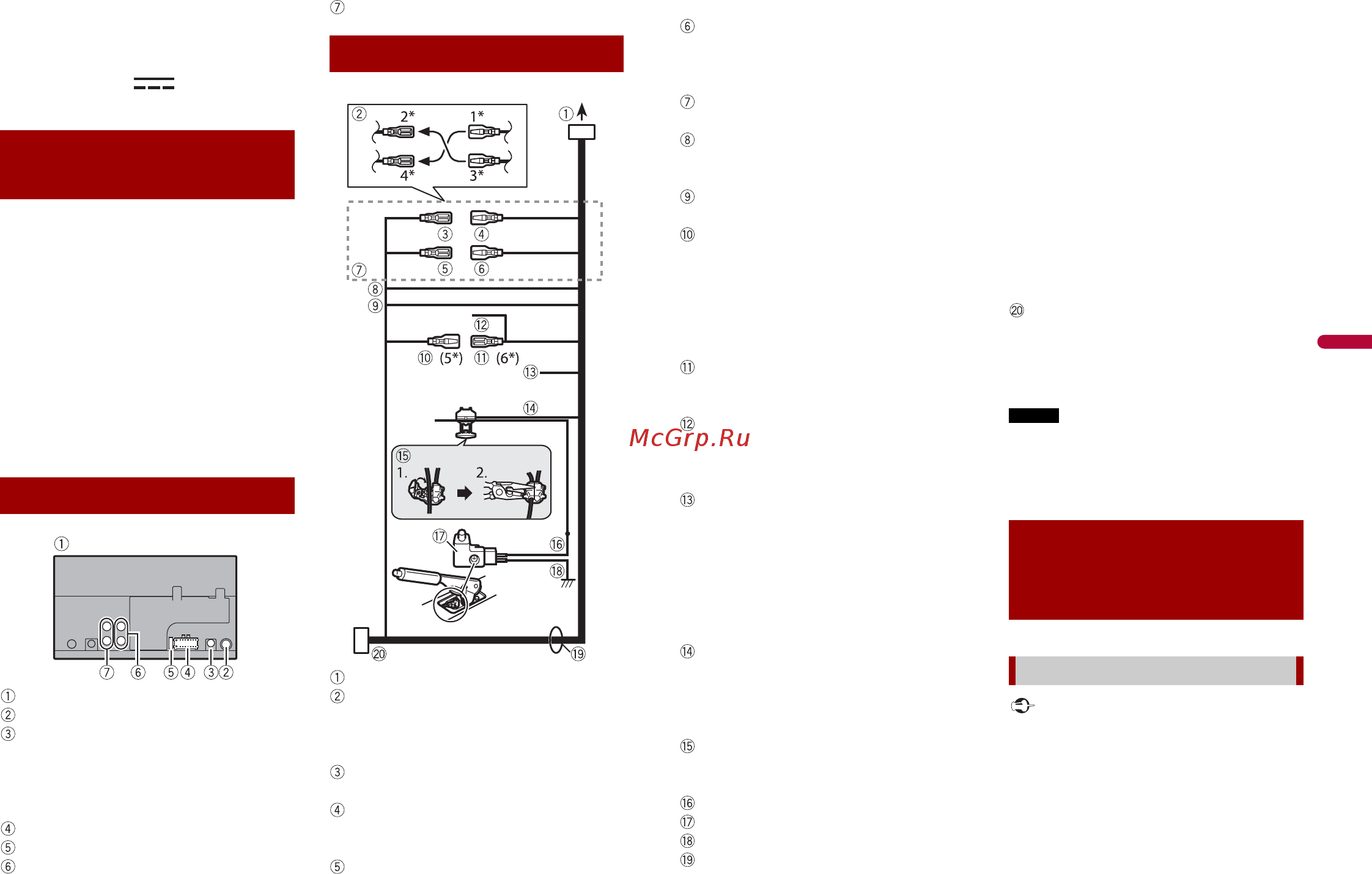

3It
Italiano
• Per la connessione di un amplificatore di
potenza o altri dispositivi a questo
prodotto, fare riferimento al manuale del
prodotto da connettere.
• Il simbolo grafico situato sul
prodotto significa corrente continua.
• Quando l’interruttore di accensione è
attivato (ACC ON), attraverso il cavo blu/
bianco viene emesso un segnale di
controllo. Collegarsi al terminale di
controllo remoto del sistema
dell’amplificatore di potenza esterno, al
terminale di controllo relè antenna-auto
o al terminale di controllo
dell’amplificatore di potenza dell’antenna
(max. 300 mA 12 V CC). Il segnale di
controllo viene emesso attraverso il cavo
blu/bianco, anche se la sorgente audio è
disattivata.
Questo prodotto
Jack antenna
Ingresso remoto cablato
Connesso all’interfaccia di comando
dello sterzo del proprio veicolo. Per
maggiori dettagli, consultare il proprio
negoziante di fiducia.
Alimentazione
Fusibile (10 A)
Uscita anteriore
Uscita subwoofer/posteriore
Per l’alimentazione
In base al tipo di veicolo, la funzione di
2* e 4* può variare. In questo caso,
verificare di aver collegato 1* a 4* e 3* a
2*.
Giallo (2*)
Back-up (o accessorio)
Giallo (1*)
Effettuare il collegamento al terminale
di alimentazione 12 V costante.
Rosso (4*)
Nota per il cavo blu/
bianco
Pannello posteriore
Cavo di alimentazione
Accessorio (o back-up)
Rosso (3*)
Effettuare il collegamento al terminale
controllato dall’interruttore di
accensione (12 V CC).
Collegare tra loro i cavi dello stesso
colore.
Arancione/bianco
Al terminale dell’interruttore di
alimentazione.
Nero (terra)
Al corpo del veicolo (metallo).
Blu/bianco (5*)
La posizione del pin del connettore ISO
varia in base al tipo di veicolo.
Connettere 5* e 6* quando Pin 5 è un
tipo di controllo antenna. In un altro
tipo di veicolo, non collegare mai 5* e
6*.
Blu/bianco (6*)
Collegarsi al terminale di controllo relè
antenna-auto (max. 300 mA 12 V CC).
Blu/bianco
Collegarsi al terminale di controllo del
sistema dell’amplificatore di potenza
(max. 300 mA 12 V CC).
Viola/bianco
Uno dei due fili conduttori collegato alla
luce posteriore, collegare quello la cui
tensione cambia quando il cambio
marcia è in posizione RETRO (R). Questo
collegamento permette all’unità di
percepire se il veicolo si muove in avanti
o indietro.
Verde chiaro
Utilizzato per rilevare lo stato ON/OFF
del freno a mano. Il cavo deve essere
collegato al lato alimentazione
dell’interruttore freno a mano.
Metodo di collegamento
Bloccare il cavo (1), quindi bloccare
saldamente con pinze ad ago (2).
Lato alimentazione
Interruttore freno a mano
Lato messa a terra
Cavi altoparlante
Bianco: Sinistro anteriore + o sinistro
gamma alta +
Bianco/nero: Sinistro anteriore – o
sinistro gamma alta –
Grigio: Destro anteriore + o destro
gamma alta +
Grigio/nero: Destro anteriore – o destro
gamma alta –
Verde: Sinistro posteriore + o sinistro
gamma media +
Verde/nero: Sinistro posteriore – o
sinistro gamma media –
Viola: Destro posteriore + o destro
gamma media +
Viola/nero: Destro posteriore – o destro
gamma media –
Connettore ISO
In alcuni veicoli, il connettore ISO può
essere diviso in due. In questo caso,
verificare di aver collegato entrambi i
connettori.
NOTA
La posizione dell’interruttore freno a mano
varia in base al modello del veicolo. Per
dettagli consultare il manuale per l’utente
del veicolo o il rivenditore.
Importante
I cavi dell’altoparlante non vengono
utilizzati quando questa connessione è in
uso.
Amplificatore di
potenza (venduto
separatamente)
Senza amplificatore interno
