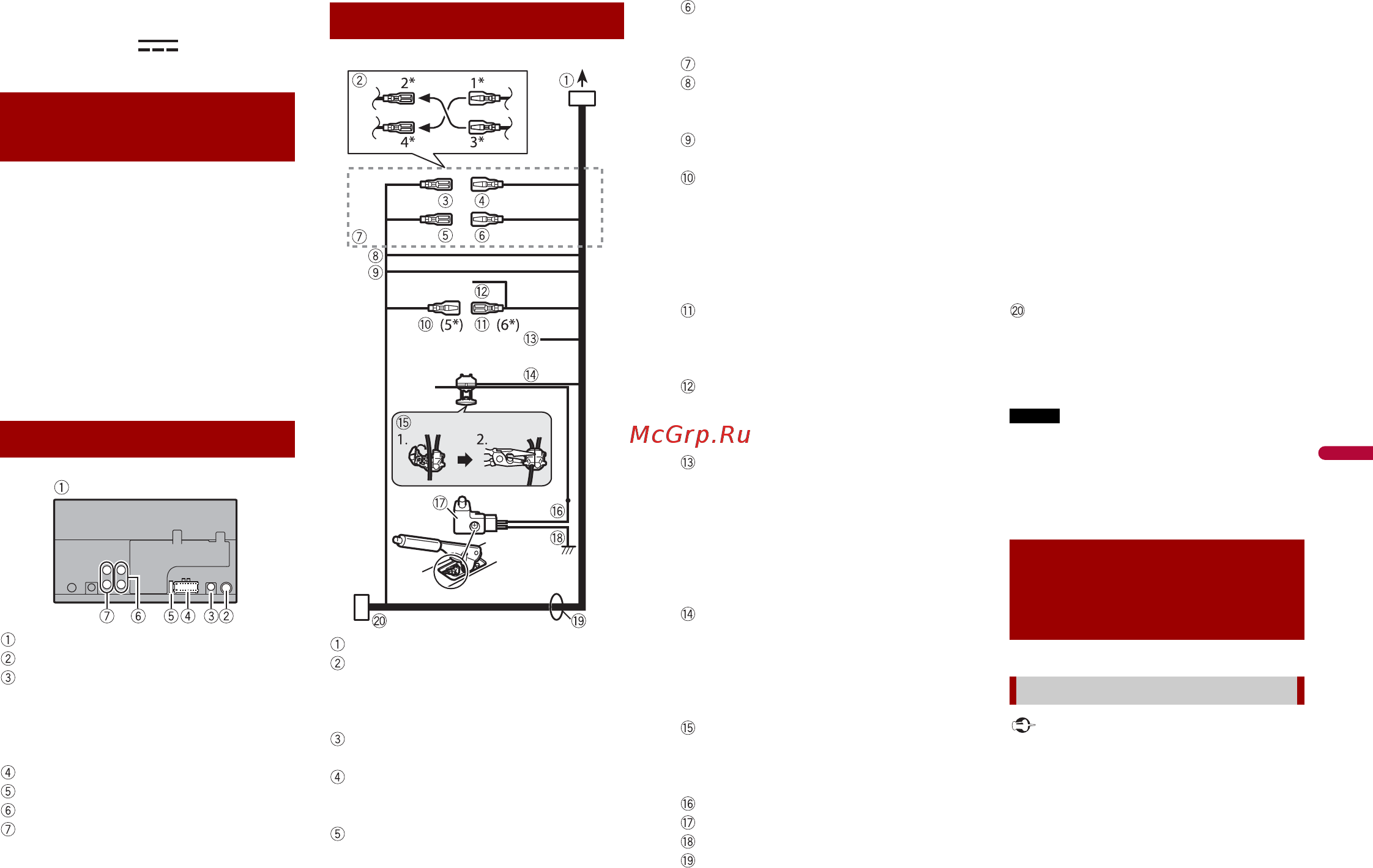

3Es
Español
producto, consulte el manual del
producto que quiera conectar.
• El símbolo gráfico colocado en el
producto significa corriente continua.
• Con el interruptor de encendido activado
(ACC ON), se emite una señal de control a
través del cable azul/blanco. Conecte este
cable a un terminal de control remoto de
amplificador de potencia externo del
sistema, al terminal de control de relé de
antena automática o al terminal de
control de potencia de refuerzo de
antena (máx. 300 mA 12 V CC). La señal
de control se emite a través del cable
azul/blanco, incluso si la fuente de audio
está desconectada.
Este producto
Toma de antena
Entrada remota con cable
Conexión con la interfaz de control
desde el volante de su vehículo. Para
obtener más información, consulte con
su distribuidor.
Fuente de alimentación
Fusible (10 A)
Salida frontal
Salida de subwoofer/trasera
A la fuente de alimentación
Dependiendo del tipo de vehículo, la
función de 2* y 4* puede variar. En este
caso, es importante conectar 1* a 4* y 3*
a 2*.
Amarillo (2*)
Reserva (o accesorio)
Amarillo (1*)
Conéctelo al terminal de suministro
constante de 12 V.
Rojo (4*)
Accesorio (o reserva)
Aviso sobre el cable
azul/blanco
Panel posterior
Cable de alimentación
Rojo (3*)
Conéctelo al terminal controlado por el
interruptor de encendido (12 V CC).
Conecte los cables del mismo color.
Naranja/blanco
Al terminal del interruptor de
iluminación.
Negro (tierra)
A la carrocería (metálica) del vehículo.
Azul/blanco (5*)
La posición de los pines del conector
ISO variará en función del tipo de
vehículo. Conecte 5* y 6* si el pin 5 es
un tipo de control de antena. En otro
tipo de vehículo, no conecte nunca 5* ni
6*.
Azul/blanco (6*)
Conéctelo al terminal de control de relé
de antena automática (máx.
300 mA 12 V CC).
Azul/blanco
Conéctelo al terminal de control de
amplificador de potencia del sistema
(máx. 300mA12VCC).
Violeta/blanco
De los dos cables conectados a la luz
trasera, conecte el cable cuya tensión
cambie al poner la palanca de cambios
en la posición de marcha atrás (R). Esta
conexión permite a la unidad detectar si
el vehículo se mueve hacia adelante o
hacia atrás.
Verde claro
Se utiliza para detectar el estado de
conexión/desconexión del freno de
mano. Este cable debe conectarse al
lado de la fuente de alimentación del
interruptor del freno de mano.
Método de conexión
Fije el cable (1) y, después, fíjelo
firmemente con pinzas de punta de
aguja (2).
Lado de la fuente de alimentación
Interruptor del freno de mano
Lado de conexión a tierra
Cables de altavoz
Blanco: Delantero izquierdo + o
izquierdo de rango alto +
Blanco/negro: Delantero izquierdo – o
izquierdo de rango alto –
Gris: Delantero derecho + o derecho de
rango alto +
Gris/negro: Delantero derecho – o
derecho de rango alto –
Verde: Trasero izquierdo + o izquierdo
de rango medio +
Verde/negro: Trasero izquierdo – o
izquierdo de rango medio –
Violeta: Trasero derecho + o derecho de
rango medio +
Violeta/negro: Trasero derecho – o
derecho de rango medio –
Conector ISO
En algunos vehículos, el conector ISO
puede dividirse en dos. En este caso,
asegúrese de conectarlo a ambos
conectores.
NOTA
La posición del interruptor del freno de
mano depende del modelo del vehículo.
Para obtener más información, consulte el
Manual del propietario del vehículo o
póngase en contacto con su distribuidor.
Importante
Los cables de altavoz no se utilizan cuando
esta conexión está en uso.
Amplificador de
potencia (se vende por
separado)
Sin amplificador interno
