6It
• Per assicurare un’adeguata dispersione
del calore del prodotto nel corso del suo
utilizzo, durante l’installazione si
raccomanda di lasciare ampio spazio
dietro il pannello posteriore e di
avvolgere i cavi allentati affinché non
ostruiscano le bocche di ventilazione.

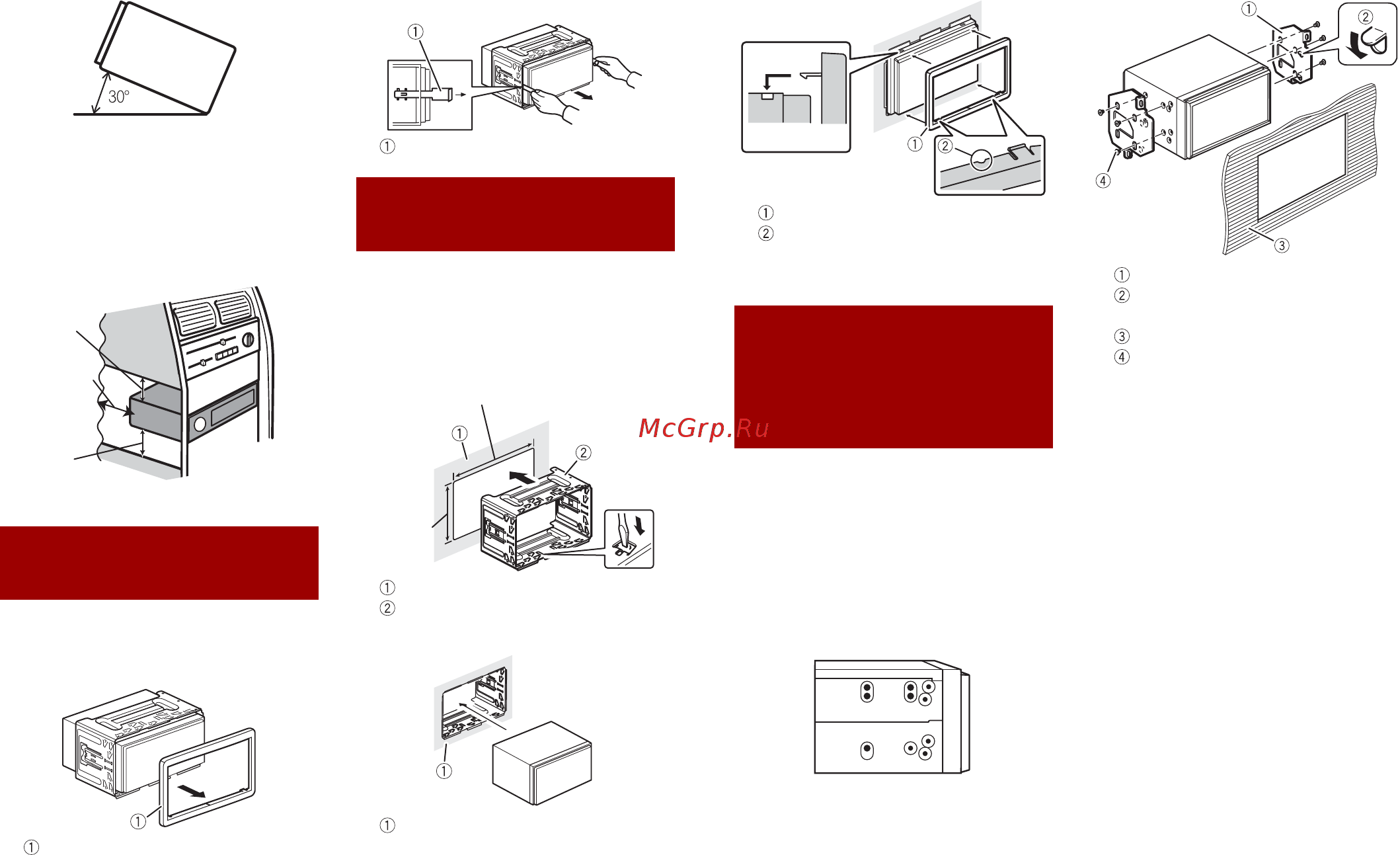

1 Rimuovere la ghiera.
Estendere parte superiore e inferiore
della ghiera per rimuoverla.
Ghiera
2 Inserire le chiavi di estrazione in
dotazione in entrambi i lati dell’unità
finché non scattano in posizione.
3 Estrarre l’unità dal supporto.
Chiave di estrazione
1 Installare il supporto nel cruscotto.
2 Fissare il manicotto di montaggio
utilizzando un cacciavite per piegare
le linguette metalliche (90°) in
posizione.
Cruscotto
Supporto
3 Installare il prodotto nel supporto.
Cruscotto
4 Collegare la ghiera.
Prima di installare
questo prodotto
Lasciare
ampio
spazio
5 cm
5 cm
Installazione con il
supporto
112 mm
182 mm
Ghiera
Scanalatura
Collegare la ghiera con il lato con la
scanalatura rivolta verso il basso.
1 Fissare il prodotto alla staffa di
montaggio radio di fabbrica.
Posizionare il prodotto in modo che i
fori delle viti siano allineati con i fori
delle viti della staffa e serrare le viti nelle
tre posizione su ogni lato.
Utilizzare viti a testa rinforzata o a testa
piatta, in base alla forma dei fori per viti
della staffa.
Staffa montaggio radio di fabbrica
Se il nottolino interferisce con
l’installazione, è possibile spostarlo.
Cruscotto o console
Vite a testa rinforzata o a testa piatta
Assicurarsi di utilizzare le viti fornite
con il prodotto.
Installazione
utilizzando i fori per
vite sul lato del
prodotto
