3Fr
Français
• Pour éviter les courts-circuits, couvrez le
fil de déconnexion de ruban isolant. Il est
particulièrement important d’isoler tous
les fils de haut-parleur non utilisés ; si ces
fils restent dénudés, ils risquent de
provoquer un court-circuit.
• Pour raccorder des amplificateurs de
puissance ou d’autres appareils à ce
produit, reportez-vous au manuel de
l’appareil à raccorder.
• Le symbole graphique situé sur le
produit représente le courant continu.
• Lorsque vous allumez le moteur
(interrupteur d’allumage en position ACC
ON), un signal de commande est transmis
via le fil bleu/blanc. Raccordez ce fil à la
borne de commande à distance d’un
amplificateur de puissance externe, à la
borne de commande du relais de
l’antenne automatique ou à la borne de
commande d’alimentation de
l’amplificateur d’antenne (max. 300 mA
12 V c.c.). Le signal de commande est
transmis via le fil bleu/blanc, même si la
source audio est désactivée.

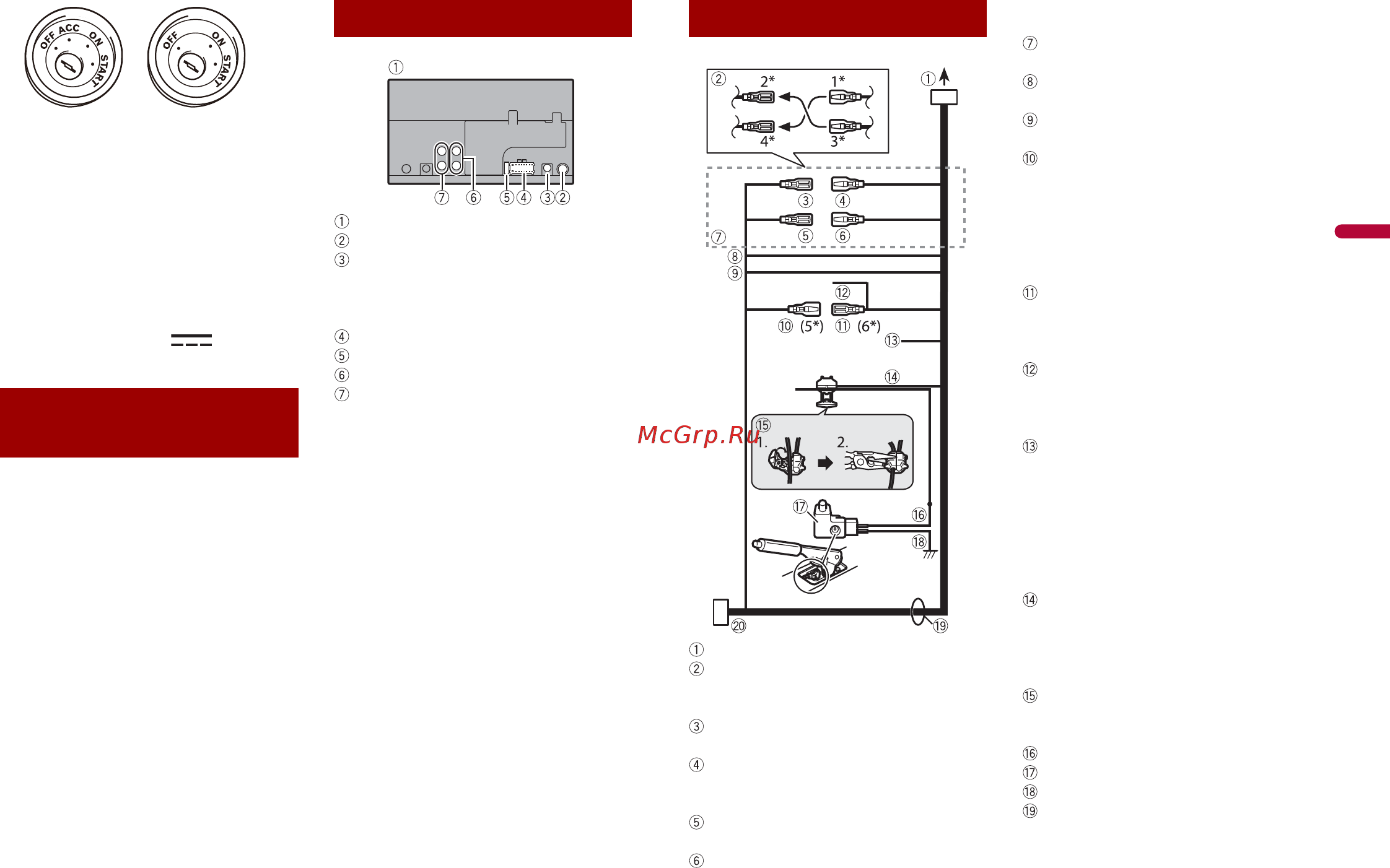

Ce produit
Prise d’antenne
Entrée de la télécommande câblée
À raccorder à l’interface de commande
du volant de votre véhicule. Pour en
savoir plus, consultez votre revendeur.
Alimentation
Fusible (10 A)
Sortie avant
Sortie du haut-parleur d’extrêmes
graves/arrière
Remarque concernant
le fil bleu/blanc
Position ACC
Pas de position ACC
Panneau arrière
À l’alimentation
Selon le type de véhicule, la fonction de
2* et 4* peut différer. Dans ce cas, veillez
à raccorder 1* à 4* et 3* à 2*.
Jaune (2*)
Secours (ou accessoire)
Jaune (1*)
À raccorder à la borne d’alimentation
constante 12 V.
Rouge (4*)
Accessoire (ou secours)
Rouge (3*)
À raccorder à la borne commandée par
l’interrupteur d’allumage (12 V c.c.).
Raccordez les fils de même couleur
ensemble.
Orange/blanc
À la borne de l’interrupteur d’éclairage.
Noir (terre)
À la carrosserie (métal) du véhicule.
Bleu/blanc (5*)
La position des broches du connecteur
ISO peut différer selon le type de
véhicule. Raccordez 5* et 6* lorsque la
broche 5 est un type de commande
d’antenne. Dans un autre type de
véhicule, ne connectez jamais 5* et 6*.
Bleu/blanc (6*)
À raccorder à la borne de commande du
relais d’antenne automatique (max.
300 mA 12 V c.c.).
Bleu/blanc
À raccorder à la borne de commande
système de l’amplificateur de puissance
(max. 300 mA 12 V c.c.).
Violet/blanc
Parmi les deux fils conducteurs
connectés au feu arrière, raccordez celui
dont la tension change lorsque la
marche arrière est enclenchée REVERSE
(R). Cette connexion permet à l’appareil
de détecter si le véhicule avance ou
recule.
Vert clair
Ce fil permet de détecter l’état de
marche/arrêt du frein à main. Ce fil doit
être raccordé au côté de l’alimentation
du contacteur du frein à main.
Méthode de connexion
Raccordez le fil (1), puis fixez fermement
les pinces à becs fins (2).
Côté de l’alimentation
Contacteur du frein à main
Côté de la terre
Fils des haut-parleurs
Blanc : Avant gauche + ou aigus gauche
+
Câble d’alimentation
