EUWIND: Руководство по эксплуатации Версия 0109

ЩИТ УПРАВЛЕНИЯ

Щит управления содержит блок электрической коммутации и позволяет

регулировать режим работы воздушной завесы.

Щит управления включает следующие элементы (рисунок 1.14-1.15):

1 – корпус со степенью защиты IP 55 (EN 60 529);

2 – замок с концевым выключателем (IGM);

3 – трехпозиционный переключатель (Y1)

(Автоматический режим/Отключено/Ручной режим);

4…7 – кнопки включения/выключения электромоторов со световой

индикацией (2 кнопки для одной или 4 для двух колонн) (LT1…LT4);

8 – индикатор рабочего режима (LF);

9 – индикатор наличия напряжения на щите управления (LL);

10 – кнопка ручного включения (S1);

11 – кнопка ручного выключения (ST1);

12 – кнопка экстренной остановки (EM1);

13 – отверстие для электропроводки предельного выключателя;

14 – отверстие для электропроводки моторов левой колонны;

15 – отверстие для электропроводки моторов правой колонны;

16 – отверстие для подвода силового кабеля.

Элементы блока электрической коммутации:

 термозащита электродвигателей;

 магнитотермическая защита вспомогательного контура;

 разъем для подключения аварийной системы управления.

Принципиальные электрические схемы приведены в пункте 3.4 (с. 28).

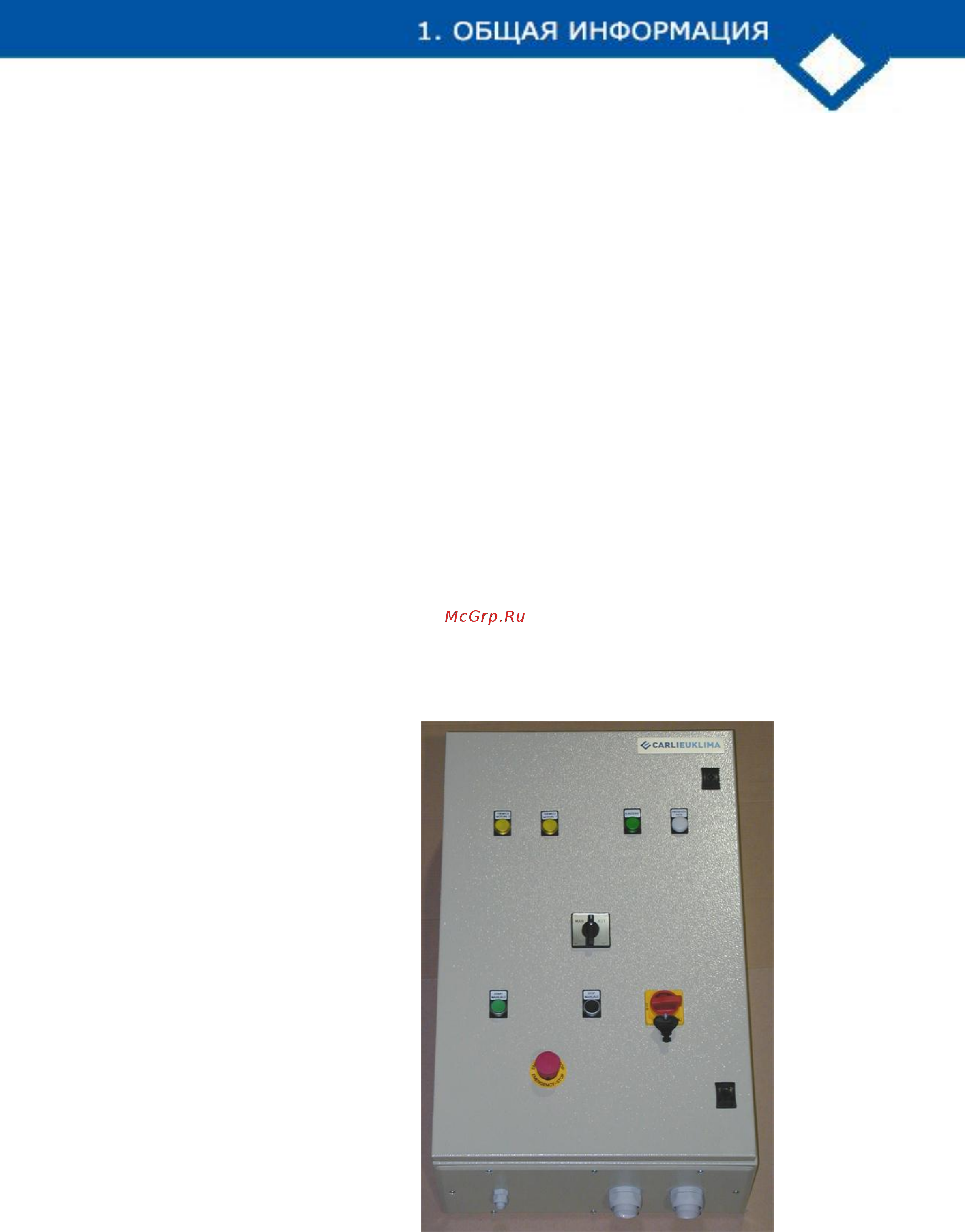

Рисунок 1.14

Щит управления (для моделей

EUWIND с одной колонной)
