26
EUWIND: Руководство по эксплуатации Версия 0109
3.2. Монтаж колонны EUWIND
Монтаж колонны EUWIND производится блочно-модульным способом с
использованием фланцевых соединений:
1) присоедините нижний шумоглушитель к фланцу отвода;
2) присоедините вентиляторный блок к шумоглушителю;
3) присоедините верхний шумоглушитель к вентиляторному блоку;
прикрепите кронштейн к стене на уровне центральной части
воздуховода;
4) присоедините воздуховод к верхнему шумоглушителю;
5) присоедините воздухозаборник к воздуховоду.

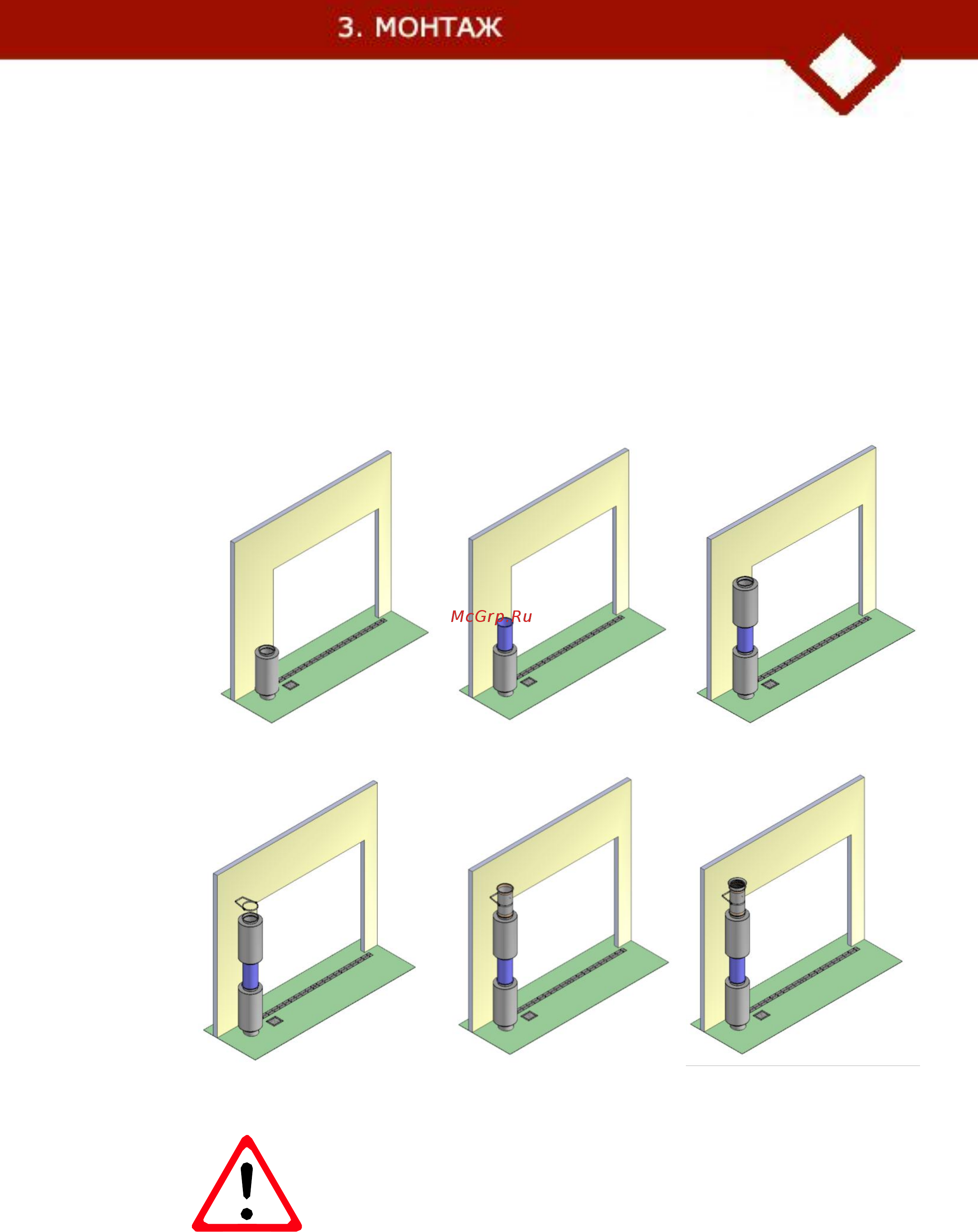

Рисунок 3.13
Последовательность монтажа
воздушной колонны
ВНИМАНИЕ: Для предотвращения потерь давления воздушного
потока рекомендуется герметизировать соединительные участки
колонны силиконовым герметиком.
