CARLIEUKLIMA Euwind WBKA1255 [7/33] Устройство воздушной завесы

EUWIND: Руководство по эксплуатации Версия 0109

1.2. Устройство воздушной завесы

На рисунке 1.5 показаны элементы воздушной завесы EUWIND, входящие

в стандартную комплектацию. Поставка дополнительных комплектующих

возможна на заказ.

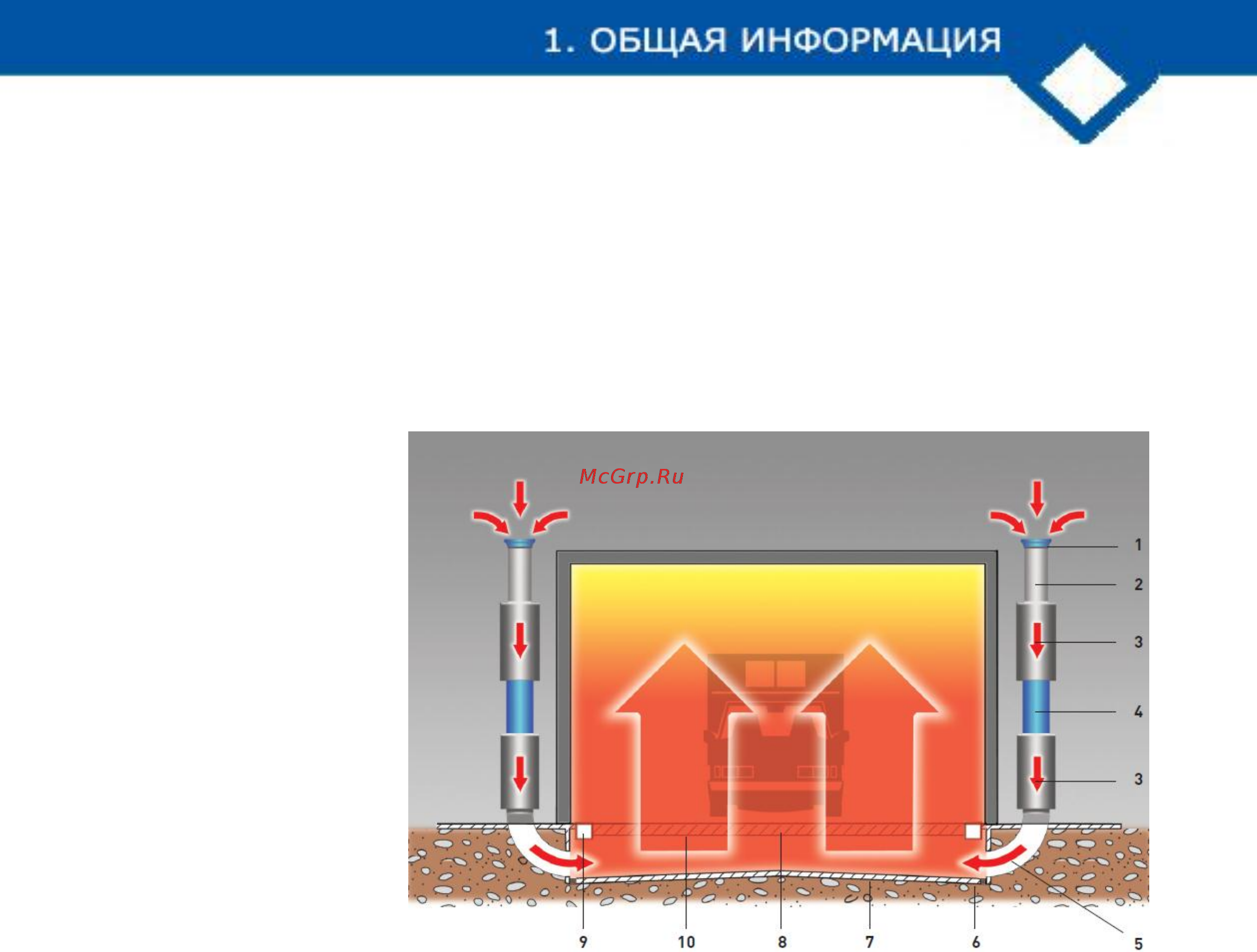

Рисунок 1.5

Устройство завесы

EUWIND. Стандартная

комплектация

1 – воздухозаборник с защитной решеткой;

2 – воздуховод;

3 – шумоглушитель;

4 – вентиляторный блок;

5 – отвод 90°;

6 – дренаж;

7 – распределительный канал (формируется монтажной

организацией);

8 – воздушная щель;

9 – контрольный люк;

10 – покрытие распределительного канала с контрольным люком.

Воздухозаборник, воздуховод, шумоглушители и вентиляторный

блок составляют колонну EUWIND, которая соединяется с

распределительным каналом с помощью отвода 90°.
