8
EUWIND: Руководство по эксплуатации Версия 0109

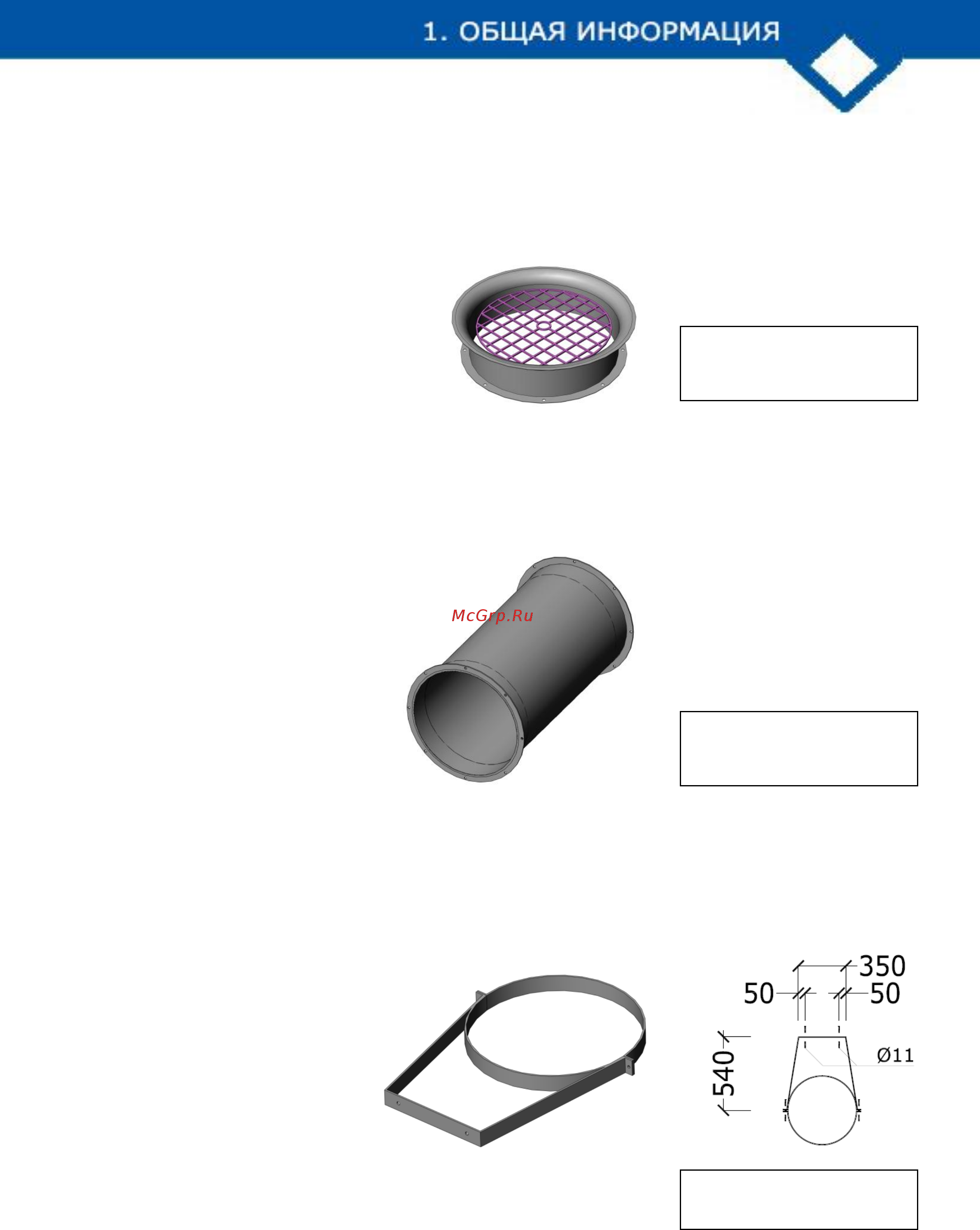

ВОЗДУХОЗАБОРНИК
Снабжается защитной решеткой для предотвращения случайного
попадания в воздушную колонну посторонних предметов. Фиксируется на
воздуховоде фланцевым соединением.
Рисунок 1.6
Воздухозаборник
ВОЗДУХОВОД
Спирально-навивной модуль из оцинкованной стали толщиной 1 мм.
Рисунок 1.7
Воздуховод
КРОНШТЕЙН
Предназначен для крепления воздушной колонны к стене с целью
предотвращения отклонения колонны от вертикальной оси. Изготовлен из
оцинкованной стали толщиной 5 мм.
Рисунок 1.8
Кронштейн
Диаметр (мм) 500
Высота (мм) 150
Вес (кг) 6
Диаметр (мм) 500
Высота (мм) Различная
Вес (кг/м) 12
Диаметр (мм) 500
Вес (кг) 13
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
