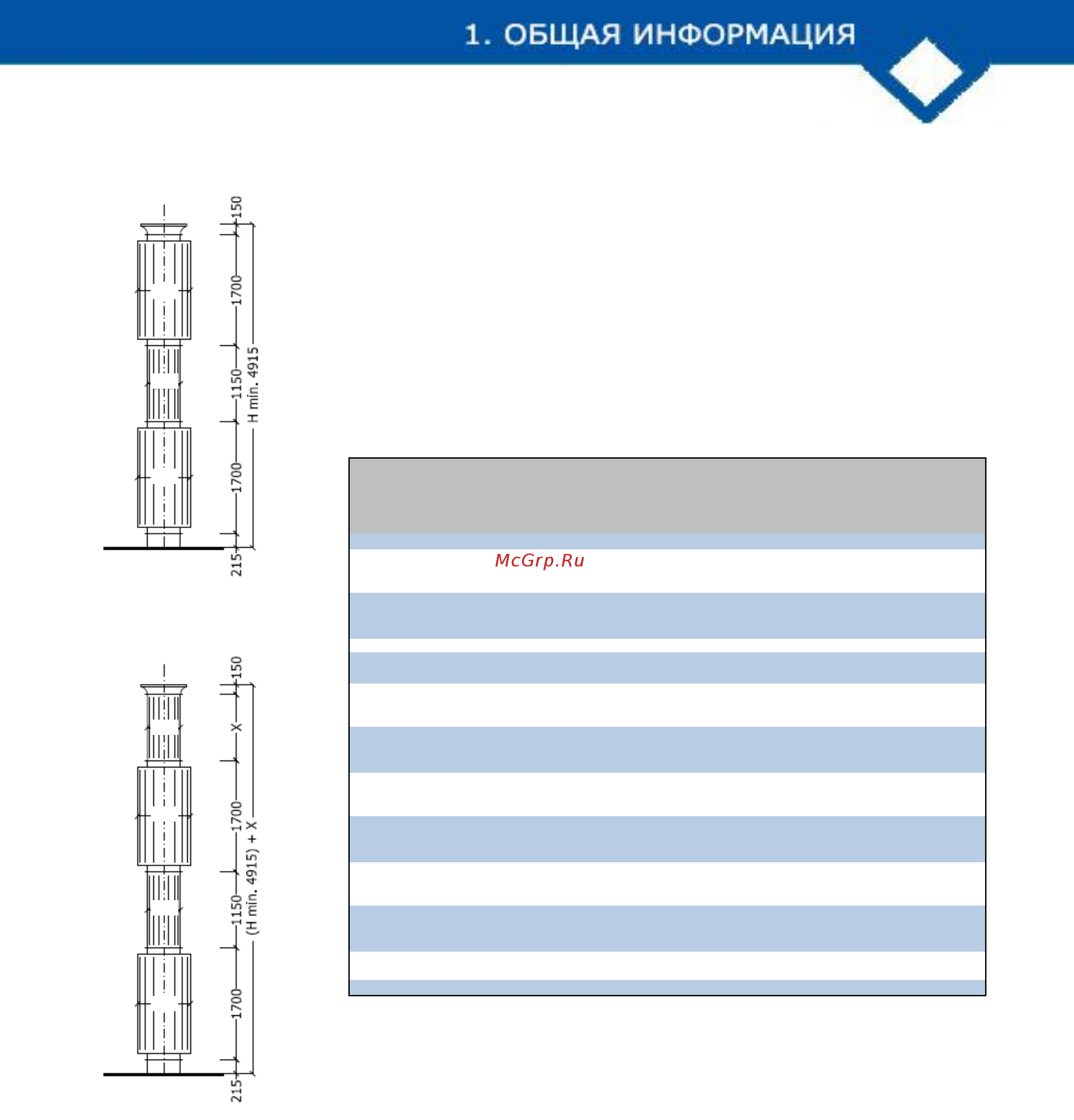

13
EUWIND: Руководство по эксплуатации Версия 0109
1.3. Модельный ряд
и технические характеристики
Для проемов ворот шириной менее 5 м применяются модели EUWIND с
одной колонной. Для проемов ворот шириной более 5 м необходимо
использовать модели EUWIND с двумя колоннами. Каждая колонна имеет
2 осевых вентилятора. В отдельных случаях допускается установка
колонн за пределами помещения. Для оптимального подбора числа
колонн и схем монтажа рекомендуется обращаться в технический отдел
Carlieuklima S.p.A.
В таблице ниже представлены основные технические характеристики
модельного ряда EUWIND.
* на расстоянии 3 м от центра ворот ±3дБ
** на расстоянии 3 м от центра ворот со звукопоглощающей панелью
(поставляется на заказ) ±3дБ
Модель
Размеры
ворот
(длина×
высота)
Количество
воздушных
колонн
Количество
вентиля-
торов
Мощность
электродви-
гателей
(3Ф-380В)
Производи-
тельность
Уровень
шума*
Уровень
шума**
Ед. изм. м кВт
м
3
/ч
дБ дБ
WBKA1240 3,00 x 3,00 1 2 8,00 10 000 76 74
WBKA1255 3,50 x 3,50 1 2 11,00 13 000 78 76
WBKA1255 3,50 x 4,00 1 2 11,00 13 000 78 76
WBKA1275 3,50 x 5,00 1 2 15,00 17 000 80 77
WBKA1275 4,00 x 4,00 1 2 15,00 17 000 80 77
WBKA1275 4,00 x 4,50 1 2 15,00 17 000 80 77
WBKA1275 4,00 x 5,00 1 2 15,00 17 000 80 77
WBKA1255 4,50 X 5,00 1 2 15,00 17 000 79 77
WBKA1275 5,00 x 4,50 1 2 15,00 17 000 80 77
WBKA1292 5,00 x 5,00 1 2 18,40 22 000 81 78
WBKA1292 5,50 x 4,00 1 2 18,40 22 000 81 78
WBKA1292 5,50 x 4,50 1 2 18,40 22 000 81 78
WBKA2275 5,50 x 5,00 2 2+2 30,00 34 000 82 79
WBKA2255 6,00 x 4,00 2 2+2 22,00 26 000 81 78
WBKA2255 6,00 x 4,50 2 2+2 22,00 26 000 81 78
WBKA2275 6,00 x 5,00 2 2+2 30,00 34 000 82 79
WBKA2255 7,00 x 4,00 2 2+2 22,00 26 000 81 79
WBKA2275 7,00 x 4,50 2 2+2 30,00 34 000 82 79
WBKA2275 7,00 x 5,00 2 2+2 30,00 34 000 82 79
WBKA2275 8,00 x 4,00 2 2+2 30,00 34 000 82 79
WBKA2275 8,00 x 4,50 2 2+2 30,00 34 000 82 79
WBKA2275 8,00 x 5,00 2 2+2 30,00 34 000 82 79
WBKA2275 9,00 x 4,00 2 2+2 30,00 34 000 82 79
WBKA2275 9,00 x 4,50 2 2+2 30,00 34 000 82 79
WBKA2292 9,00 x 5,00 2 2+2 36,80 44 000 83 79
WBKA2275 10,00 x 4,00 2 2+2 30,00 34 000 82 79
WBKA2292 10,00 x 4,50 2 2+2 36,80 44 000 83 79
WBKA2292 10,00 x 5,00 2 2+2 36,80 44 000 83 79
WBKA2292 11,00 x 4,00 2 2+2 36,80 44 000 83 79
WBKA2292 11,00 x 4,50 2 2+2 36,80 44 000 83 79
WBKA2292 11,50 x 4,00 2 2+2 36,80 44 000 83 79
800
800
500
500
800
500
800
