20
EUWIND: Руководство по эксплуатации Версия 0109
3. МОНТАЖ
ВНИМАНИЕ: Всегда храните данное техническое руководство
рядом с воздушной завесой в свободном доступе для рабочих.
Внимательно изучите руководство перед началом монтажных
работ, эксплуатации и технического обслуживания.
Монтаж, ввод в эксплуатацию и техническое обслуживание
воздушной завесы должны выполняться квалифицированными
специалистами в соответствии с действующими нормами. Завод-
изготовитель не несет какой-либо ответственности за последствия
некорректного монтажа.
3.1. Формирование распределительного канала
3.1.1. Размеры распределительного канала
Распределительный канал представляет собой полость в бетоне, форма
которой обеспечивает равномерное распределение воздуха и его выход
на одинаковой скорости по всей длине воздушной щели. Общая длина
канала B рассчитывается как сумма ширины проема ворот A и запаса в
100…200 мм от краев проема (рисунок 3.1). Канал данной длины
позволяет блокировать поступление в помещение как фронтальных, так и
боковых потоков холодного воздуха.
Распределительный канал формируется с наклоном в сторону отвода для
равномерного распределения воздуха по длине воздушной щели, а также
с целью предотвращения возможного скопления воды. Со стороны отвода
канал имеет наибольшую глубину (820 мм), с противоположной стороны
–наименьшую глубину (550 мм).
Длину распределительного канала необходимо принимать с запасом на
установку отвода 90° (рисунок 3.1).

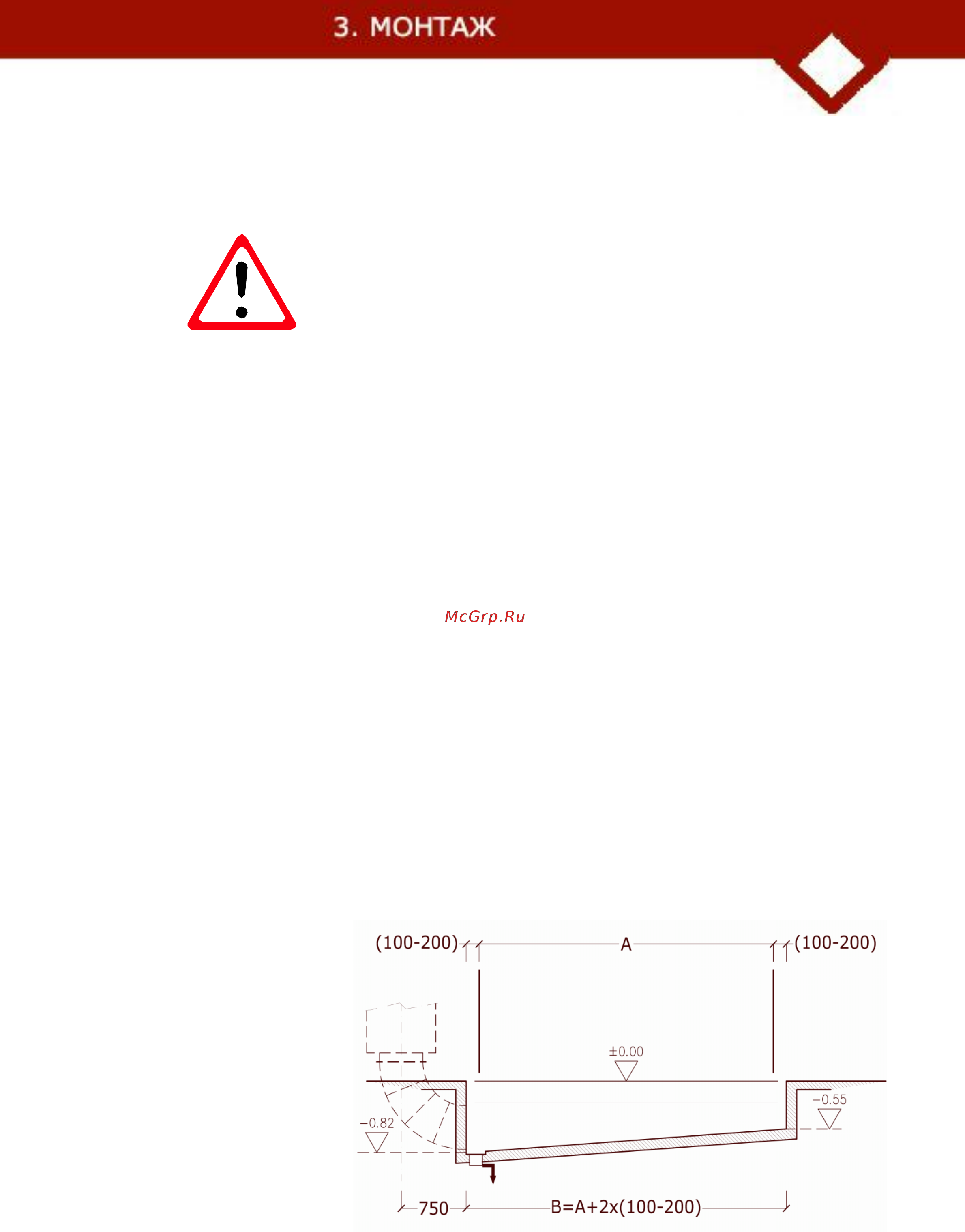

Рисунок 3.1
Размеры распределительного
канала (для моделей с одной
колонной)
