28
EUWIND: Руководство по эксплуатации Версия 0109
3.4. Электрические соединения
ВНИМАНИЕ: Монтаж электрических соединений воздушной завесы
должен выполняться квалифицированными специалистами со
строгим соблюдением всех действующих норм.

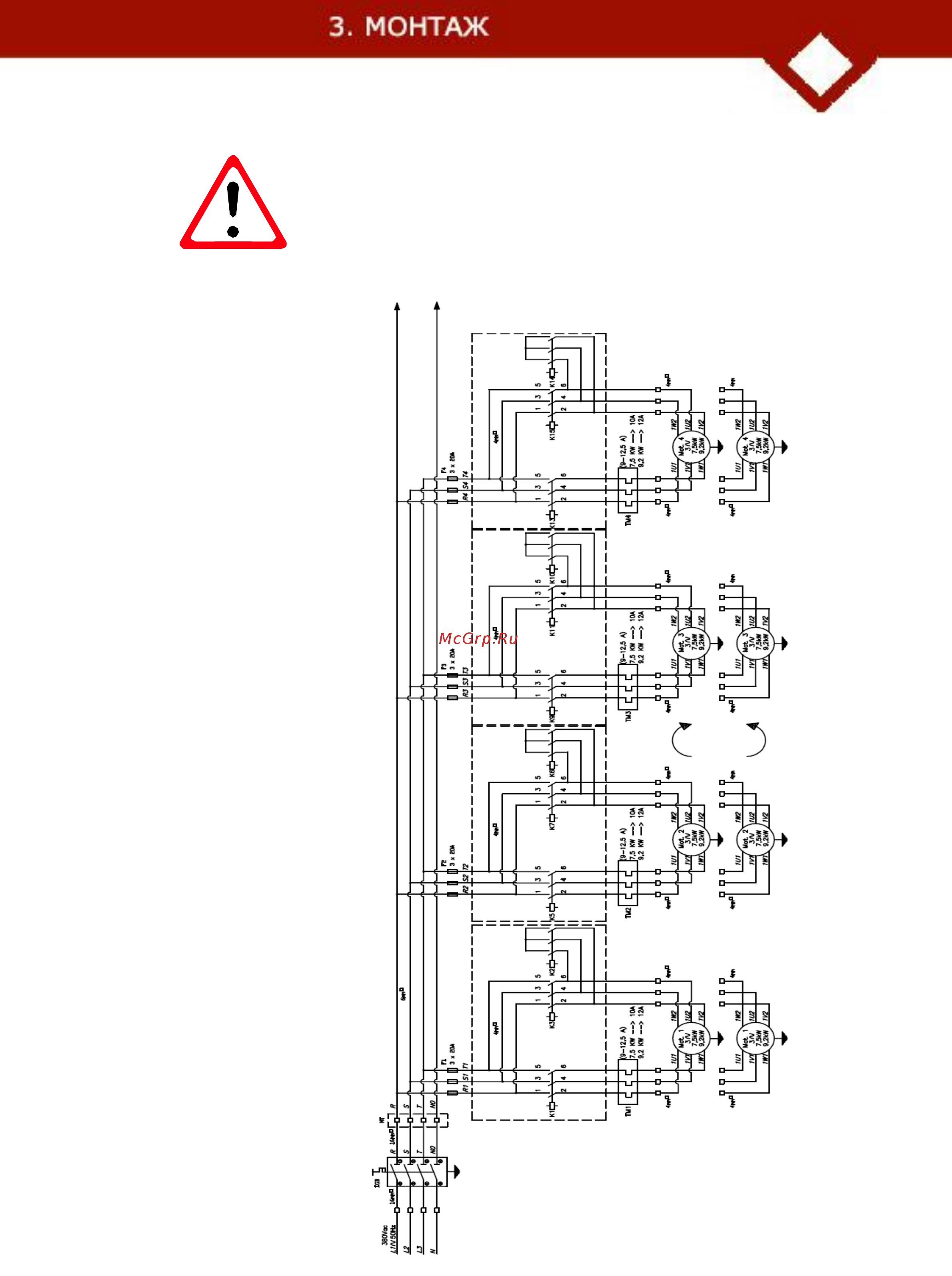

Рисунок 3.15
Защита электромоторов.
Принципиальная
электрическая схема
К вспомогательному контуру
Моторы Y/Δ 400/690В
Стартер Y/Δ
11 кВт
Стартер Y/Δ
11 кВт
Стартер Y/Δ
11 кВт
Стартер Y/Δ
11 кВт
ЗАЩИТА АСИНХРОННЫХ ТРЕХФАЗНЫХ МОТОРОВ 1–4
