EUWIND: Руководство по эксплуатации Версия 0109
Рисунок 3.17
Рядная клемма
для подключения
электромоторов

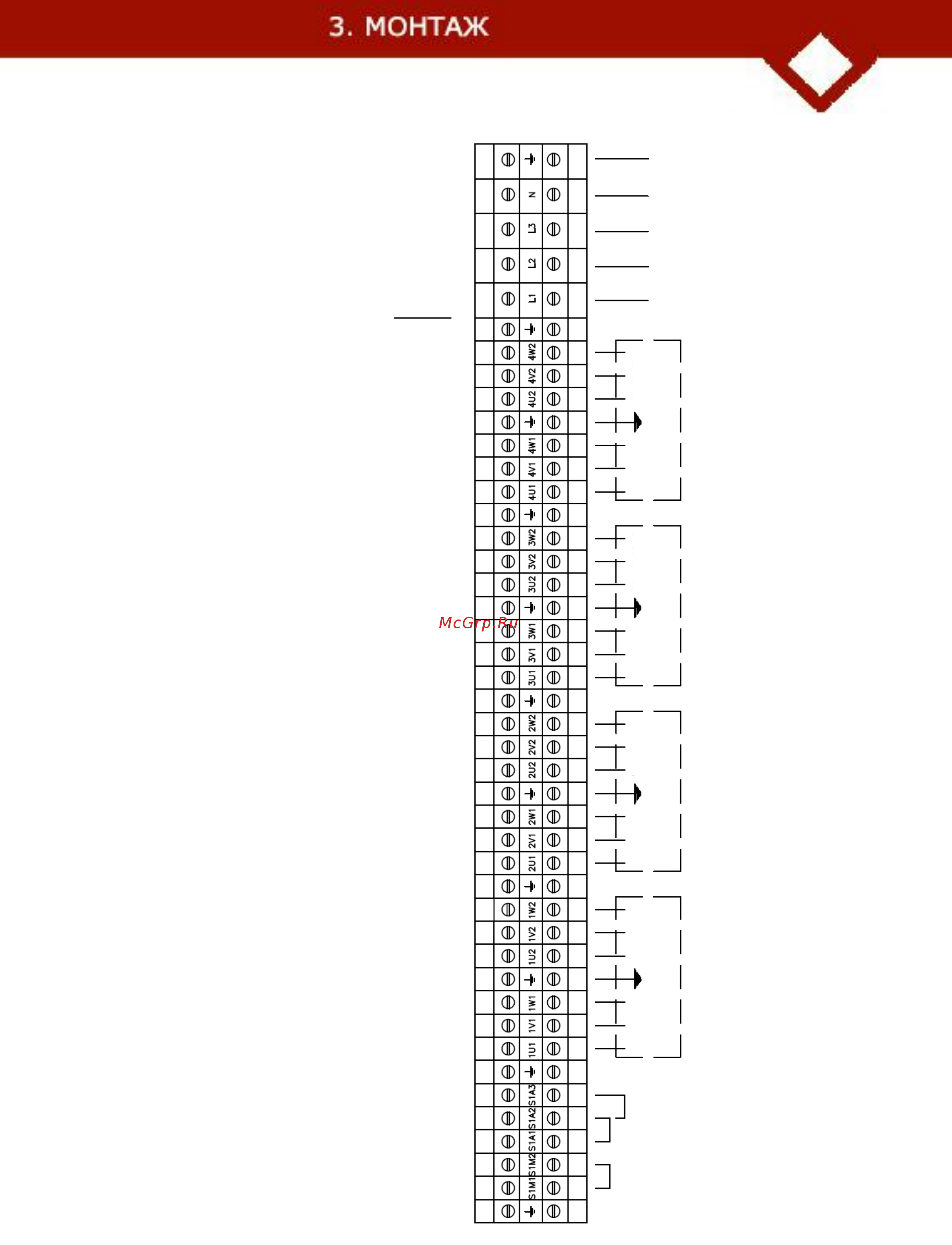

РЯДНАЯ КЛЕММА ДЛЯ ПОЛКЛЮЧЕНИЯ ЭЛЕКТРОМОТОРОВ
10-мм клеммы
35-мм клеммы
Дистанцион-
ная кнопка
экстренной
остановки
(EM2)
(при работе
завесы
в ручном
режиме)
A1-A2 –
Дистанцион-
ная кнопка
экстренной
остановки
(EM2)
(при работе
завесы в
автоматичес-
ком режиме)
A2-A3 –
предельный
выключатель
(FC)
Мотор 1.
Провод
4G4 MMQ
Мотор 1.
Провод
4G4 MMQ
Мотор 2.
Провод
4G4 MMQ
Мотор 2.
Провод
4G4 MMQ
Мотор 3.
Провод
4G4 MMQ
Мотор 3.
Провод
4G4 MMQ
Мотор 4.
Провод
4G4 MMQ
Мотор 4.
Провод
4G4 MMQ
ПРИМЕЧАНИЕ: УСТРАНИТЕ ПЕРЕМЫЧКИ-ДЖАМПЕРЫ
И ПОДКЛЮЧИТЕ КЛЕММЫ U1, V1, W1 И U1, V1, W1
К СООТВЕТСТВУЮЩИМ КЛЕММАМ ЩИТА УПРАВЛЕНИЯ
Электропитание 50А
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
